पावर प्लांट बॉयलर के लिए, सुपरहीटेड भाप के पैरामीटर में सुधार करके थर्मल पावर स्टेशन की थर्मल अर्थव्यवस्था को बढ़ाना एक महत्वपूर्ण तरीका है। सुपरहीटेड भाप पैरामीटर में वृद्धि धातु सामग्री द्वारा सीमित है। सुपरहीटर के डिजाइन को यह सुनिश्चित करना चाहिए कि हीटिंग सतह पाइप की बाहरी दीवार का तापमान स्टील के ऑक्सीकरण प्रतिरोध के स्वीकार्य तापमान से कम हो, और साथ ही इसकी यांत्रिक शक्ति भी सुनिश्चित हो। बॉयलर में उपयोग की जाने वाली धातु सामग्री के विकास के साथ, हमारे देश में पावर स्टेशन बॉयलर पहले से ही आम तौर पर उच्च दबाव, उच्च तापमान (9.8MPa, 540 डिग्री) और सुपरहाई प्रेशर पैरामीटर (13.7 MPa, 540 और 555 डिग्री) लागू करते हैं, और सबक्रिटिकल प्रेशर पैरामीटर (16.7MPa, 540 और 555 डिग्री) विकसित किए हैं। अब बहुत से बॉयलर सुपरक्रिटिकल प्रेशर पैरामीटर (24.5MPa, 540-570 डिग्री) लागू करते हैं, और यहां तक कि बहुत कम इकाइयां उच्च दबाव और तापमान पैरामीटर लागू करती हैं।

भाप के दबाव में वृद्धि के साथ, भाप टरबाइन पूंछ की भाप की नमी को कम करने के साथ-साथ पावर स्टेशन की थर्मल अर्थव्यवस्था में और सुधार करने के लिए, उच्च पैरामीटर पावर स्टेशन में मध्य पुन: ताप प्रणाली का व्यापक रूप से उपयोग किया जाता है, जैसे कि भाप टरबाइन में उच्च दबाव सिलेंडर के निकास को फिर से उच्च तापमान पर बॉयलर में वापस गर्म करने के लिए भेजना, और फिर उन्हें भाप टरबाइन के मध्यम-दबाव और कम-दबाव सिलेंडर में वापस भेजना, विस्तार करना और काम करना। पुन: ताप के लिए तत्व को रीहीटर कहा जाता है।

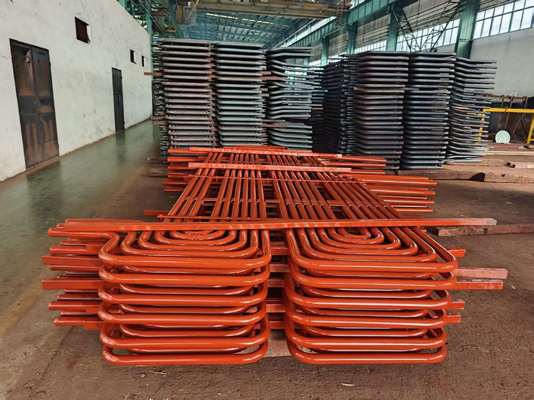

विवरण: सुपरहीटर कॉइल

सामान्य तौर पर, उच्च दबाव सुपरहीटर में गर्म भाप को सुपरहीटेड वाष्प कहा जाता है, रीहीटर द्वारा गर्म भाप को रीहीटेड वाष्प कहा जाता है। रीहीटेड भाप का पैरामीटर थर्मल परिसंचरण की अर्थव्यवस्था से संबंधित है। आम तौर पर, रीहीटेड भाप का दबाव सुपरहीटेड भाप का लगभग एक-पांचवां होता है, और पूर्व का तापमान लगभग बाद के समान ही होता है। उदाहरण के लिए, हमारे देश में 125MW, 400t/h वाले बॉयलर के लिए, सुपरहीटेड भाप के लिए पैरामीटर 133.7Mpa और 555 डिग्री है; रीहीटेड भाप का इनलेट और आउटलेट प्रेशर 2.5/2.35MPa है, उनका तापमान भी 555 डिग्री है। 200MW, 670t/h वाले बॉयलर के लिए, सुपरहीटेड भाप का पैरामीटर 13.7MPa, 540 डिग्री है; इनलेट और आउटलेट प्रेशर 2.7/2.5Mpa हैं, और तापमान भी 540 डिग्री है। 300MW, 600MW वाले सबक्रिटिकल प्रेशर कंट्रोल सर्कुलेशन बॉयलर के लिए, सुपरहीटेड भाप पैरामीटर 18.27Mpa, 540 डिग्री है; इनलेट और आउटलेट प्रेशर 3.83/3.63MPa हैं, तापमान भी 540 डिग्री है। भाप रीहीटिंग सिस्टम का अनुप्रयोग पावर स्टेशनों के लिए थर्मल अर्थव्यवस्था को 4-5% तक बढ़ा सकता है। हमारे देश में, 125MW से अधिक क्षमता वाली सभी इकाइयां एक बार मध्य रीहीटिंग सिस्टम लागू करती हैं, और विदेशों में, कुछ उच्च पैरामीटर वाली इकाइयों के लिए दो बार मध्य रीहीटिंग सिस्टम लागू किए जाते हैं।

आधुनिक बॉयलर में, सुपरहीटर और रीहीटर की गर्मी अवशोषण खपत, कार्यशील तरल पदार्थ के लिए कुल गर्मी अवशोषण का आधा से अधिक है, इस प्रकार सुपरहीटर और रीहीटर की हीटिंग सतहें बॉयलर की कुल हीटिंग सतहों में एक बड़ा अनुपात रखती हैं, और उन्हें उन क्षेत्रों में रखा जाना चाहिए जहां धुएं का तापमान अधिक होता है, काम करने की स्थिति सभी हीटिंग सतहों में सबसे खराब होती है। हीटिंग सतहों का ट्यूब दीवार का तापमान स्टील के अधिकतम स्वीकार्य तापमान के करीब होता है, इसलिए सुपरहीटर और रीहीटर की उचित व्यवस्था और डिजाइन पूरे बॉयलर के लिए अर्थव्यवस्था और विश्वसनीयता के लिए बहुत मायने रखते हैं। जब उनके डिजाइन की बात आती है, तो सुपरहीटर और रीहीटर की सुरक्षा और विश्वसनीयता के आश्वासन के आधार पर, धातु की खपत को सर्वोत्तम रूप से बचाना बहुत आवश्यक है, खासकर मिश्र धातु इस्पात के उपयोग को बचाना।

बड़े पावर स्टेशनों में बॉयलर के लिए, सुपरहीटर और रीहीटर आवश्यक हिस्से हैं, एक बड़े विस्तार के लिए, उन्होंने बॉयलर की सुरक्षा और अर्थव्यवस्था को प्रभावित किया है। सुपरहीटर हीटिंग सतहें हैं जो मुख्य भाप को संतृप्त तापमान से रेटेड सुपरहीटेड तापमान तक गर्म करती हैं, और रीहीटर हीटिंग सतहें हैं जो भाप टरबाइन उच्च दबाव सिलेंडर से निकास को एक निश्चित तापमान तक गर्म करती हैं। जब बॉयलर लोड, कोयले के प्रकार जैसे चलने की स्थिति बदलती है, तो उन्हें -10-+5 डिग्री के रेटेड स्तर पर आउटलेट तापमान सुनिश्चित करने के लिए समायोजित करना होता है।

पावर स्टेशनों में बड़े बॉयलर के लिए, सुपरहीटर और रीहीटर कुल हीटिंग सतहों में एक बड़ा अनुपात रखते हैं, उन्हें उन क्षेत्रों में व्यवस्थित किया जाना है जहां धुआं उच्च तापमान के साथ होता है। पावर स्टेशनों में थर्मल परिसंचरण की दक्षता में सुधार करने के लिए, भाप के मूल मापदंडों में धीरे-धीरे सुधार करना आवश्यक है, भाप के दबाव में वृद्धि के लिए सुपरहीटेड भाप के तापमान में इसी वृद्धि की आवश्यकता होती है, या भाप टरबाइन के बड़े चरण निकास की नमी बहुत अधिक होगी, जो इसकी सुरक्षा को प्रभावित करेगी। इस प्रकार, सुपरहीटर और रीहीटर से गुजरने वाली भाप उच्च तापमान वाली भाप है, उनका गर्मी हस्तांतरण प्रदर्शन काफी खराब है, जो निर्धारित करता है कि सुपरहीटर और रीहीटर का ट्यूब दीवार तापमान अधिक होता है।

सिद्धांत

• सुपरहीटर का सिद्धांत बॉयलर की भाप उत्पन्न करने वाली ट्यूबों के समान है।

• उच्च तापमान पर गर्म गैसें सुपरहीटर ट्यूबों पर बहती हैं और भाप का तापमान बढ़ाती हैं जो सुपरहीटर छोड़ने वाले निकास गैस तापमान और गैस वेग पर निर्भर करता है।

अनुप्रयोग

संतृप्त भाप को गर्म करने के लिए उपयोग करें, भाप का तापमान 900 डिग्री सेल्सियस तक हो सकता है।

बिजली उत्पादन बढ़ाने के लिए सुपरहीटर क्षमता उन्नयन

हमें आवश्यक तकनीकी डेटा भेजें, जैसे भाप क्षमता, दबाव, आवश्यक तापमान आदि। हम तदनुसार डिजाइन करेंगे।
