सुपरहीटर कॉइल क्या है?

एक सुपरहीटर कॉइल बॉयलर में एक उपकरण है जो संतृप्त भाप को और गर्म करता है ताकि सुपरहीटेड (सूखी) भाप बन सके।

सुपरहीटर और रीहीटर, बॉयलर सुपरहीटर कॉइल के लिए कस्टम घटक


सुपरहीटर बॉयलर का एक हिस्सा है जो संतृप्ति तापमान से अधिक ताप तापमान तक भाप को गर्म करता है। इसे स्टीम सुपरहीटर भी कहा जाता है। सुपरहीटर को गर्मी हस्तांतरण मोड के अनुसार संवहन प्रकार, रेडियल प्रकार और अर्ध-रेडियल प्रकार में विभाजित किया जा सकता है; संरचना की विशेषताओं के अनुसार, इसे सर्पेन्टाइन पाइप प्रकार, स्क्रीन प्रकार, दीवार प्रकार और दीवार प्रकार में विभाजित किया जा सकता है। वे समानांतर पाइप और इनलेट और आउटलेट मैनिफोल्ड से बने होते हैं।

अधिकांश औद्योगिक बॉयलर में सुपरहीटर नहीं होते हैं क्योंकि कई औद्योगिक प्रक्रियाओं और रहने की सुविधाओं के लिए केवल संतृप्त भाप की आवश्यकता होती है। पावर स्टेशनों, लोकोमोटिव और समुद्री बॉयलर में, पूरे भाप बिजली संयंत्र की परिसंचारी तापीय दक्षता में सुधार के लिए आमतौर पर सुपरहीटर स्थापित किया जाता है।


उत्पाद फ़ंक्शन और सुविधाएँ

कोयला संचालित बॉयलर के लिए एचडीबी थर्मल कुशल स्टीम सुपर हीटर
विशिष्टता:
सुपर हीटर सबसे महत्वपूर्ण बॉयलर स्पेयर पार्ट्स में से एक हैं जो तापीय दक्षता में सुधार करते हैं। उच्च तापमान भाप बॉयलर रेडिएंट सुपर हीटर आमतौर पर उच्च दबाव वाले पावर प्लांट बॉयलर में लगाया जाता है।
बॉयलर में, सुपर हीटर की भूमिका संतृप्त भाप को सुपरहीटेड भाप के एक निश्चित तापमान तक गर्म करना है ताकि बिजली संयंत्र की दक्षता बढ़ाई जा सके। रिपीटर अनिवार्य रूप से थर्मल पावर प्लांट चक्र दक्षता में और सुधार करता है।

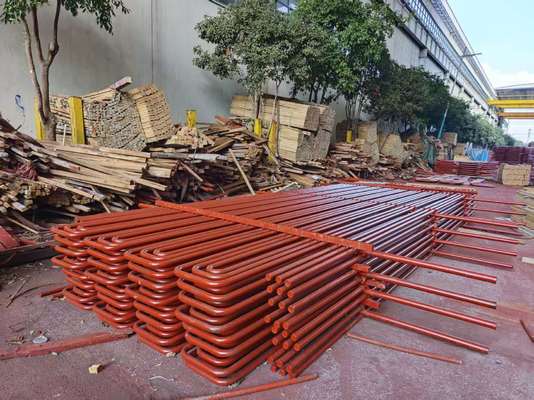

स्टीम सुपर हीटर कॉइल: सुपर हीटर कॉइल का उपयोग बॉयलर में संतृप्त भाप उत्पन्न करने के लिए किया जाता है। सुपर हीटर कॉइल विशेष रूप से पावर प्लांट के बॉयलर में उपयोग किए जाते हैं। हम ग्राहक के चित्र के अनुसार विभिन्न ग्रेड के मिश्र धातु इस्पात और स्टेनलेस स्टील ट्यूबों में या बिना समर्थन और हेडर के सुपर हीटर कॉइल का निर्माण करते हैं।

बॉयलर संचालन की स्थिति में परिवर्तन, जैसे लोड स्तर, ईंधन परिवर्तन, दहन स्थिति परिवर्तन, आदि, सभी का सुपरहीटर आउटलेट भाप तापमान पर प्रभाव पड़ता है, इसलिए पावर स्टेशन बॉयलर में बॉयलर आउटलेट भाप तापमान को समायोजित करने के साधन हैं ताकि इसे निर्दिष्ट मान पर स्थिर रखा जा सके। आमतौर पर उपयोग किए जाने वाले साधन हैं:
(1) पानी के जेट या सतह प्रकार के तापमान कम करने वाले के साथ सीधे भाप का तापमान समायोजित करें;
(2) भट्टी के आउटलेट धुएं के तापमान को बदलने के लिए स्विंग बर्नर के साथ;
(3) धुएं के पुन: परिसंचरण समायोजन सुपरहीटर गर्मी अवशोषण के साथ। जब बॉयलर लोड बढ़ता है, तो प्रवाह सुपरहीटर के इनलेट और आउटलेट भाप का तापमान वृद्धि मान बढ़ जाता है, जबकि रेडिएंट सुपरहीटर का तापमान वृद्धि मान घट जाता है।

यदि संवहन सुपरहीटर, रेडिएंट सुपरहीटर और अर्ध-रेडिएंट सुपरहीटर को ठीक से जोड़ा और कॉन्फ़िगर किया गया है, तो लोड और दहन की स्थिति बदलने पर आउटलेट भाप का तापमान कम बदल सकता है। सुपरहीटर स्टैक में समानांतर पाइपों की गर्मी अवशोषण और भाप प्रवाह दर संचालन में भिन्न होगी। व्यक्तिगत पाइपों में अत्यधिक तापमान से बचने के लिए, सुपरहीटर को बड़े बॉयलर में कई पाइप समूहों में विभाजित किया जाता है। प्रत्येक पाइप समूह की भाप को भट्टी के बाहर एक संग्रह बॉक्स के साथ मिलाया जाता है और भाप गाइड पाइप का उपयोग प्रत्येक पाइप समूह को स्थानांतरित करने के लिए किया जाता है, ताकि प्रत्येक पाइप के बीच अत्यधिक तापमान अंतर से बचा जा सके।


विवरण



डिजाइन संरचना

• 1. संतृप्त भाप को गर्म करना, तापमान 900 डिग्री सेल्सियस तक।
•
• 2. उच्च दक्षता, >90%।
•
• 3. उच्च गति हीटिंग।
•
• 4. स्टेनलेस स्टील के साथ डिजाइन।
•
• 5. लंबा डिजाइन सेवा जीवन, 15 वर्ष।




हमें आवश्यक तकनीकी डेटा भेजें, जैसे भाप क्षमता, दबाव, आवश्यक तापमान आदि। हम तदनुसार डिजाइन करेंगे।


एचडी बॉयलर एक सर्वश्रेष्ठ श्रेणी की सुविधा प्रदान करता है

हुआडोंग बॉयलर 1985 से 34 वर्षों से कस्टम बॉयलर घटकों के उत्पादन में विशेषज्ञता प्राप्त कर रहा है। हमारे बॉयलर घटकों का उपयोग औद्योगिक भाप जनरेटर, भाप बॉयलर, गर्म पानी के बॉयलर, इलेक्ट्रिक स्टीम बॉयलर, स्टीम प्रेशर रिड्यूसिंग स्टेशनों आदि में किया गया है।
