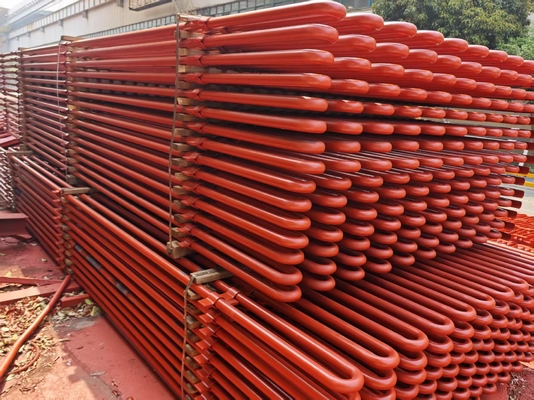

निम्न/मध्यम/उच्च तापमान सर्प कॉइल सुपरहीटर और रीहीटर ASME बॉयलर

सुपरहीटिंग और रीहीटिंग प्रक्रियाओं के बीच समानताएं और अंतर क्या हैं?

समानता यह है कि दोनों ही हीटिंग और भाप के तापमान को बढ़ाने की प्रक्रियाएं हैं। अंतर यह है कि सुपरहीटिंग से भाप का तापमान संतृप्ति तापमान से ऊपर बढ़ जाता है,भाप की प्रारंभिक ऊर्जा स्थिति में सुधारहालांकि, वाष्प के आंशिक रूप से विस्तार और काम करने के बाद पुनः ताप होता है। यह वाष्प से नमी को हटा देता है और चक्र की थर्मल दक्षता को बढ़ाने के लिए वाष्प तापमान को फिर से बढ़ाता है।

1विवरण:

सुपरहीटर एक ऐसा उपकरण है जिसका उपयोग संतृप्त भाप या गीले भाप को सुपरहीटेड भाप या सूखे भाप में परिवर्तित करने के लिए किया जाता है। सुपरहीटेड भाप का उपयोग बिजली उत्पादन, भाप इंजन,और वाष्प सुधार जैसे प्रक्रियाओं मेंतीन प्रकार के सुपरहीटर होते हैंः रेडिएंट, कन्वेक्शन और अलग से फायर किए जाते हैं।एक सुपरहीटर का आकार कुछ दसियों फीट से लेकर कई सौ फीट (कुछ मीटर से कुछ सौ मीटर) तक भिन्न हो सकता है.

पुनः गरम करने वाले और सुपर हीटर ही बॉयलर में स्थित ट्यूबों का एक सेट है।पानी की दीवारों से भाप सुपरहीटर में जाती है जहां इसे अधिकतम आवश्यक संचालन तापमान तक पहुंचने तक अपने संतृप्ति तापमान से ऊपर गर्म किया जाता हैइसके बाद अति गरम भाप मुख्य भाप पाइपलाइन के माध्यम से उच्च दबाव वाली टरबाइन तक बहती है।उच्च दबाव वाले टरबाइन से निकलने वाली निकास वाष्प को पुनः ताप के लिए बॉयलर में और वहां से मध्यवर्ती और निम्न दबाव वाले टरबाइन में भेजा जाता है।उच्च पुनः ताप तापमान बिजली संयंत्र के उत्पादन और दक्षता में सुधार करता है।

सुपर हीटर के प्रकारः

एक विकिरण सुपरहीटर सीधे दहन कक्ष में रखा जाता है।

गर्म गैसों के मार्ग में एक संवहन सुपरहीटर स्थित है।

एक अलग से प्रज्वलित सुपरहीटर, जैसा कि इसके नाम से पता चलता है, पूरी तरह से बॉयलर से अलग है।

2तकनीकी पैरामीटरः
