उत्पत्ति के प्लेस: | झांग जिआगांग, जिआंगसु, चीन |
ब्रांड नाम: | HD BOILER |
प्रमाणन: | ISO9001 , SGS , ASME , EN , TUV |
मॉडल संख्या: | सर्पिल फिन ट्यूब |
न्यूनतम आदेश मात्रा: | 1 सेट / 10 टन सेट करता है |
---|---|
मूल्य: | Negotiable |
पैकेजिंग विवरण: | आयरन फ्रेम पैकिंग |
प्रसव के समय: | 50-100 दिन |
भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | प्रति माह 500 टन |
आवेदन: | पावर प्लांट बॉयलर | अनुप्रयोगों की श्रेणी: | पावर स्टेशन, औद्योगिक |
---|---|---|---|
विनिर्देश: | स्वनिर्धारित | आकार: | स्वनिर्धारित |
समारोह: | उष्मा का आदान प्रदान करने वाला | सामग्री: | कार्बन स्टील / स्टेनलेस स्टील |
हाई लाइट: | कार्बन स्टील बॉयलर एच फिनेड ट्यूब,पावर प्लांट बॉयलर एच फिनेड ट्यूब,बॉयलर एच फिनेड ट्यूब हीट एक्सचेंजर |

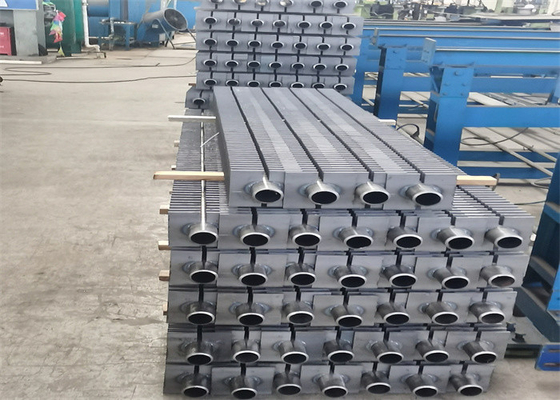

ASME प्रमाणित कार्बन स्टील पावर प्लांट बॉयलर एच फिनेड ट्यूब हीट एक्सचेंजर
उत्पाद वर्णन
एच-फिन ट्यूब में दो स्टील डिस्क होते हैं, जिसमें फ्लोरोसेंट ट्यूब सममित रूप से एक साथ वेल्डेड होते हैं, जिससे पंख (तितली के टुकड़े के पंख) बनते हैं, जो एक ऐसा आकार बनाते हैं जो अक्षर "एच" जैसा दिखता है, एक कुशल ऊर्जा बचत, विस्तार हीटिंग सतह का निर्माण करता है।
एच-फिन ट्यूब में फ्यूजन वेल्ड और वेल्ड तन्य शक्ति की उच्च दर भी होती है। एच-फिन ट्यूब को एच अर्थशास्त्री के साथ इकट्ठा किया जाता है, जिसमें उच्च दक्षता, थोड़ा प्रतिरोध, कम पहनने और हल्के वजन होते हैं।
हमारे उत्पादों को हमारे ग्राहकों की जरूरतों और स्थिति के अनुसार संशोधित किया जा सकता है। हम सुरक्षित, विश्वसनीय और कुशल एच-फिन ट्यूबों का डिजाइन और निर्माण करते हैं। एचडी बॉयलर ने स्टैंड-अलोन उत्पाद गुणवत्ता आश्वासन प्रणाली भी पूरी कर ली है। एच-फिन ट्यूबों का उत्पादन साथ है। उच्च गर्मी हस्तांतरण दक्षता, उनके पास ग्रिप गैस प्रतिरोध है और एक छोटी सी जगह के लिए डिज़ाइन किया गया है।
तकनीकी मापदंड | फिन की उच्च डिग्री 0-16 मिमी (या फिन φ25-φ75 के बाहरी व्यास); पंखों की पिच 2.0-5.0 मिमी;फिनिंग ट्यूब की लंबाई 0.5 ~ 14 मी। |
सिंगल मेटल रोलिंग फिनिंग ट्यूब | शुद्ध एल्यूमीनियम 1060 या एल्यूमीनियम मिश्र धातु 6063,6061 । बाहरी व्यास 40 मिमी से कम होना चाहिए |
डबल मेटल रोलिंग फिनिंग ट्यूब | एल्यूमीनियम की बाहरी परत से ट्यूब-आधारित सुरक्षा ट्यूब, संक्षारण प्रतिरोधी, ट्यूब-आधारित स्टेनलेस के अलावा, कार्बन स्टील पाइप से बना जा सकता है स्टील ट्यूब और कॉपर ट्यूब का भी उपयोग किया जा सकता है, साथ ही टाइटेनियम मिश्र धातु ट्यूब भी |
पैकेट | एल्यूमीनियम के पंख वाले ट्यूब आंतरिक और स्टील फ्रेम में प्लास्टिक की फिल्म में अच्छी तरह से पैक किए जाते हैं बाहरी में |
उत्पादन
उच्च आवृत्ति और उच्च आवृत्ति वेल्डिंग सर्पिल finned पाइप एचडीबी में सबसे व्यापक रूप से इस्तेमाल सर्पिल finned पाइप में से एक है। यह व्यापक रूप से बिजली, धातु विज्ञान, सीमेंट उद्योग अपशिष्ट गर्मी वसूली और पेट्रोकेमिकल उद्योग में उपयोग किया जाता है। उच्च आवृत्ति वेल्डिंग सर्पिल finned पाइप स्टील में है बेल्ट घुमावदार स्टील पाइप एक ही समय में
, उच्च आवृत्ति वर्तमान के त्वचा प्रभाव और निकटता प्रभाव का उपयोग करते हुए, स्टील बेल्ट और स्टील पाइप की बाहरी सतह को प्लास्टिक की स्थिति या पिघलने तक गर्म किया जाता है, और घाव स्टील बेल्ट के कुछ दबाव में वेल्डिंग पूरी हो जाती है। यह उच्च आवृत्ति वेल्डिंग वास्तव में एक ठोस चरण वेल्डिंग है। मोज़ेक, टांकना (या समग्र गर्म डुबकी गैल्वनाइजिंग) और अन्य तरीकों की तुलना में, यह उत्पाद की गुणवत्ता में अधिक उन्नत है (फिन बॉन्डिंग दर उच्च है, 95% तक), उत्पादकता और स्वचालन।
विशेष विवरण
1).गर्मी विनिमय क्षेत्र जोड़ें और ट्यूबों की संख्या कम करें, धुएं की गति और घर्षण को कम करने के लिए धूआं प्रवाह अनुभाग क्षेत्र भी बढ़ाएं।
2).एच टाइप फिन ट्यूब को डबल एच टाइप फिन ट्यूब, लंबी ट्यूब पंक्ति में फिट करने के लिए उच्च कठोरता के लिए बनाया जा सकता है।
3).एच टाइप फिन इकोनोमाइज़र ने कई छोटे क्षेत्रों में जगह बनाने के लिए लाइन में व्यवस्था की, घर्षण को कम करने के लिए औसत वायु प्रवाह।
4).सबसे अच्छा ऐश-ब्लोइंग प्रभाव प्राप्त करने के लिए सीधे चैनल के साथ।
5).वजन कम करने और विनिर्माण लागत को कम करने के लिए कॉम्पैक्ट संरचना।
बेस ट्यूब सामग्री
|
स्टेनलेस स्टील, कार्बन स्टील, मिश्र धातु इस्पात, कॉपर मिश्र धातु, एल्यूमीनियम, SA179
|
||
फिन सामग्री
|
एल्यूमिनियम, कॉपर मिश्र धातु, स्टेनलेस स्टील, कार्बन स्टील
|
||
मानक
|
एएसएमई एसए213/एएसटीएम;एएसएमई ईए 106, एएसएमई एसए178, एएसटीएम बी1111
|
||
फिन गहराई
|
0.5-3 मिमी
|
||
बेस पाइप ओडी
|
12.7-18 मिमी
|
||
पंख प्रति इंच
|
8-20Nos (ग्राहक के अनुरोध के रूप में)
|
||
परीक्षण की आवश्यकता
|
भौतिक संपत्ति परीक्षण, रासायनिक संरचना विश्लेषण, गैर-विनाशकारी परीक्षण, अन्य निरीक्षण और परीक्षण ग्राहक की आवश्यकता के रूप में।
|
||
आवेदन
|
एयर कूलर, चार्ज एयर चिलर, कंडेनसर, इवेपोरेटर, फ्लूइड कूलर, गैस कूलर, ऑयल कूलर, रेडिएटर, रेफ्रिजरेशन, स्टीम टू एयर हीट एक्सचेंज, सुपर हीटर आदि।
|
कारखाना की जानकारी
एचडी बॉयलर 1985 में स्थापित, झांगजीगांग हुआ डोंग बॉयलर कं, लिमिटेड (एचडी बॉयलर के रूप में व्यापार), एक पेशेवर औद्योगिक निर्माता है, उपयोगिता बॉयलर, औद्योगिक बॉयलर, एचआरएसजी बॉयलर और सभी प्रकार के बॉयलर भागों, जैसे वाटरवॉल पैनल, अर्थशास्त्री का उत्पादन करता है। , एयर प्रीहीटर, सुपरहीटर, हेडर, सर्पिल फिन ट्यूब, एच-फिन ट्यूब, हीट पाइप आदि। एचडी बॉयलर झांग जिया गैंग सिटी के पूर्वी उपनगर डोंग लाइ इंडस्ट्रियल पार्क में स्थित है।संयंत्र का स्थान शंघाई पोर्ट के लिए लगभग 150 किमी एक्सप्रेसवे या सूज़ौ या वूशी के लिए 60 किमी स्टेट रोड है, जिसमें परिवहन सभी दिशाओं में आसानी से और तेज़ी से फैलता है।
