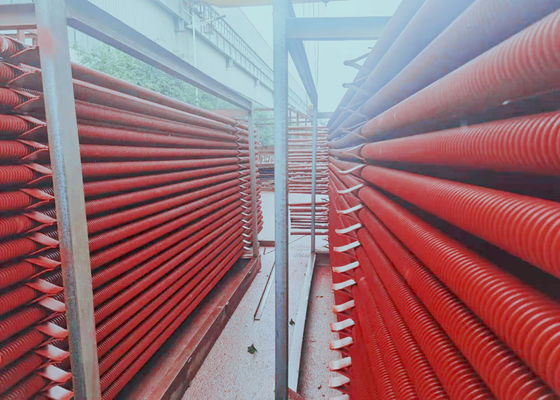

हीट रिकवरी के लिए यू बेंड्स के साथ औद्योगिक SA210 बॉयलर सर्पिल फिन ट्यूब

सर्पिल फिनड ट्यूबों का व्यापक रूप से बॉयलर अर्थशास्त्री, वायु प्रीहीटर, और अपशिष्ट ताप बॉयलर की गर्मी वसूली में, साथ ही साथ रासायनिक उद्योग, दबाव पोत और अन्य क्षेत्रों में ताप विनिमय उपकरण में उपयोग किया जाता है।बॉयलरों में प्रयुक्त होने वाली इकाइयों की क्षमता भी छोटी से बड़ी हो गई है, और उनके अनुप्रयोग दिन-ब-दिन बढ़ते जा रहे हैं।वर्तमान में, चीन में कई पेशेवर निर्माता उच्च आवृत्ति प्रतिरोध वेल्डिंग का उत्पादन कर सकते हैं, सर्पिल फिनेड ट्यूबों को टांकना, और फिनेड ट्यूबों के उत्पादन उपकरण और तकनीक को आयात, पाचन और अवशोषण से आत्म-विकास के लिए विकसित, डिजाइन और निर्मित किया गया है।गुणवत्ता उन्नत विदेशी मानकों की आवश्यकताओं तक पहुंच गई है।

फिनेड ट्यूबों का उपयोग करने के लाभ:

1. गर्मी हस्तांतरण प्रभाव में सुधार के लिए प्रभावी स्थान में गर्मी हस्तांतरण क्षेत्र में वृद्धि हुई है।

2. गर्मी हस्तांतरण सतह के अधिभोग स्थान को कम करें और इसकी मात्रा को कम करें, विशेष रूप से तेजी से लोड होने वाले बॉयलरों के लिए।

3. उपकरण की लागत कम करें और उपकरणों की सुरक्षा में सुधार करें।

4. वाटर साइड प्रेशर ड्रॉप कम होने के कारण ऑपरेशन की लागत कम हो जाती है।

5. फिनेड ट्यूबों की कठोरता बढ़ जाती है, और ट्यूब के भूकंपीय प्रतिरोध में सुधार होता है।

निर्माण विधि

सर्पिल फिनेड ट्यूबों का निर्माण विभिन्न तरीकों से किया जा सकता है।वर्तमान में, बॉयलर और दबाव वाहिकाओं जैसे हीट एक्सचेंजर्स में उपयोग की जाने वाली फिनड ट्यूबों के लिए कई मुख्य निर्माण विधियां हैं।

उच्च आवृत्ति प्रतिरोध वेल्डिंग सर्पिल finned ट्यूब

उच्च आवृत्ति प्रतिरोध वेल्डिंग सर्पिल फिनड ट्यूब वेल्डेड भागों में आयातित उच्च आवृत्ति वर्तमान की तरह है।वेल्डेड जोड़ों और आसन्न क्षेत्रों की संपर्क सतह के माध्यम से वर्तमान द्वारा उत्पन्न प्रतिरोध गर्मी का उपयोग करके, वेल्डेड संपर्क सतह पिघलने या अर्ध-पिघलने की प्लास्टिक की स्थिति तक पहुंच सकती है, फिर वेल्डेड संपर्क सतह पर उचित दबाव लागू किया जाता है, पूरा करने के लिए फिनेड ट्यूबों का वेल्डिंग कार्य।

ब्रेज़्ड सर्पिल फिनेड ट्यूब

टांकना सर्पिल फिनड ट्यूब एक प्रकार का धातु भराव है जिसका गलनांक वेल्डेड भाग की तुलना में कम होता है, और फिर टांकना तापमान को गर्म करता है।जब वेल्डेड भाग पिघल नहीं रहा है, तो सोल्डर पिघलने से अच्छी तरह से गीला हो जाता है और ब्रेज़ हो जाता है, और वेल्डेड भाग के संपर्क बिंदु के विस्तार और फैलाव के आधार पर टांकना संयुक्त बनाता है, इस प्रकार सर्पिल फिनेड ट्यूब की वेल्डिंग को पूरा करता है।

इंटीग्रल सर्पिल फिनड ट्यूब

इंटीग्रल सर्पिल फिनड ट्यूब मध्यम आवृत्ति निरंतर हीटिंग की स्थिति के तहत मोटी दीवार वाली ट्यूब (बिलेट ट्यूब) के एक्सट्रूज़न और टाई द्वारा बनाई जाती है। इसे घरेलू बाजार में फिनड ट्यूब के निर्माण की नवीनतम विधि के रूप में जाना जाता है।यह एक घरेलू कंपनी द्वारा विकसित किया गया है और शोध और विकसित इंटीग्रल फिनड ट्यूब के साथ-साथ स्व-निर्मित इंटीग्रल फिनड ट्यूब मैन्युफैक्चरिंग उपकरण पेटेंट के लिए लागू किए गए हैं।
