ब्रांड नाम: | HDB |
पैकेजिंग विवरण: | निर्यात के लिए समुद्र योग्य पैकिंग |
---|---|
प्रसव के समय: | 30 ~ 50 दिन |
उत्पाद का नाम: | सर्पिल पंख वाली ट्यूब | आवेदन: | बॉयलर अर्थशास्त्री |
---|---|---|---|
फिन की सामग्री: | कार्बन स्टील या एल्यूमीनियम | बेस ट्यूब की सामग्री: | कार्बन स्टील |
हाई लाइट: | बॉयलर कार्बन फिन ट्यूब,अपशिष्ट गर्मी बॉयलर फिन ट्यूब,brazed बॉयलर फिन ट्यूब |

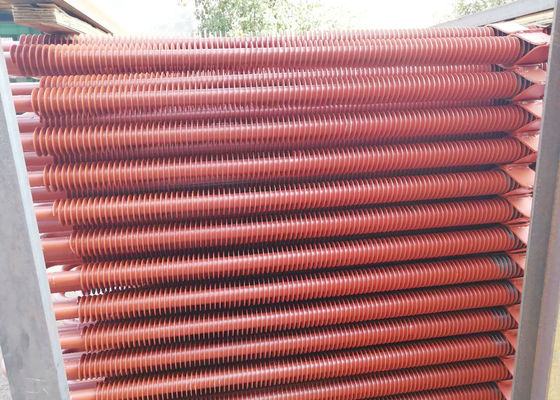

बॉयलर इकोलाइजर की हीट रिकवरी में कार्बन स्टील सर्पिल फिनडेड ट्यूब हीट एक्सचेंजर
सामान्य परिचय
सर्पिल फिनिश्ड ट्यूब का उपयोग बॉयलर इकोनॉइज़र, एयर प्रीहीटर और वेस्ट हीट बॉयलर की हीट रिकवरी में किया जाता है, साथ ही रासायनिक उद्योग, दबाव पोत और अन्य क्षेत्रों में हीट एक्सचेंज उपकरण का उपयोग किया जाता है।बॉयलरों में प्रयुक्त इकाइयों की क्षमता भी छोटे से बड़े हो गई है, और उनके आवेदन दिन-प्रतिदिन बढ़ रहे हैं।वर्तमान में, चीन में कई पेशेवर निर्माता उच्च आवृत्ति प्रतिरोध वेल्डिंग का उत्पादन कर सकते हैं, सर्पिल पंखों वाले ट्यूबों को टटोल सकते हैं, और वित्तपोषित ट्यूबों के उत्पादन उपकरण और प्रौद्योगिकी को विकसित, डिजाइन और निर्मित किया गया है जो आयात, पाचन और अवशोषण से आत्म-विकास तक है।गुणवत्ता उन्नत विदेशी मानकों की आवश्यकताओं तक पहुंच गई है।
फिनिश्ड ट्यूब के उपयोग के लाभ:
1. हीट ट्रांसफर प्रभाव को बेहतर बनाने के लिए प्रभावी स्थान में हीट ट्रांसफर क्षेत्र को बढ़ाया जाता है।
2. गर्मी हस्तांतरण सतह के अधिभोग स्थान को कम करें और इसकी मात्रा को कम करें, विशेष रूप से फास्ट-लोडिंग बॉयलर के लिए।
3. उपकरण की लागत कम करें और उपकरणों की सुरक्षा में सुधार करें।
4. पानी के साइड प्रेशर ड्रॉप के कम होने के कारण ऑपरेशन की लागत कम हो जाती है।
5. पंख वाले ट्यूबों की कठोरता बढ़ जाती है, और ट्यूब के भूकंपीय प्रतिरोध में सुधार होता है।
विनिर्माण विधि
सर्पिल पंख वाले ट्यूबों का निर्माण विभिन्न तरीकों से किया जा सकता है।वर्तमान में, हीट एक्सचेंजर्स जैसे बॉयलर और दबाव वाहिकाओं में उपयोग किए जाने वाले फिन ट्यूब के लिए कई मुख्य विनिर्माण विधियां हैं।
उच्च आवृत्ति प्रतिरोध वेल्डिंग सर्पिल पंख ट्यूब
उच्च आवृत्ति प्रतिरोध वेल्डिंग सर्पिल पंखों वाली ट्यूब वेल्डेड भागों में आयातित उच्च आवृत्ति वर्तमान की तरह है।वेल्डेड जोड़ों और आसन्न क्षेत्रों की संपर्क सतह के माध्यम से वर्तमान द्वारा उत्पन्न प्रतिरोध गर्मी का उपयोग करके, वेल्डेड संपर्क सतह पिघलने या अर्ध-पिघलने की प्लास्टिक की स्थिति तक पहुंच सकती है, फिर वेल्डेड संपर्क सतह पर पूरा दबाव लागू होता है, पूरा करने के लिए महीन नलियों की वेल्डिंग का काम।
टांकना सर्पिल पंखों वाला ट्यूब
टांकना सर्पिल पंखों वाला ट्यूब वेल्डेड भाग की तुलना में एक पिघलने बिंदु के साथ धातु भराव का एक प्रकार है, और फिर टांकना तापमान को गर्म करना।जब वेल्डेड भाग पिघल नहीं रहा है, तो मिलाप अच्छी तरह से दांव और चरों को पिघला देता है, और वेल्डेड भाग के संपर्क बिंदु के विस्तार और फैलाव के आधार पर टांकना संयुक्त बनाता है, इस प्रकार सर्पिल पंख ट्यूब की वेल्डिंग को पूरा करता है।
इंटीग्रल सर्पिल पंख वाली ट्यूब
इंटीग्रल सर्पिल पंख वाली ट्यूब को मध्यम आवृत्ति निरंतर हीटिंग की स्थिति के तहत मोटी दीवार वाली ट्यूब (बिलेट ट्यूब) के बाहर निकालना और टाई द्वारा बनाया जाता है। इसे घरेलू बाजार में फिनेड ट्यूब के निर्माण की नवीनतम विधि के रूप में जाना जाता है।यह एक घरेलू कंपनी द्वारा विकसित और शोधित और विकसित इंटीग्रल ट्यूब के साथ-साथ स्व-निर्मित इंटीग्रल फाइन ट्यूब ट्यूबॉटाइन उपकरण पेटेंट के लिए लागू किया गया है।
सेवा जीवन
सर्पिल पंख वाले ट्यूब की उच्च आवृत्ति प्रतिरोध वेल्डिंग दो धातु सतहों के संपर्क में पिघलते समय दबाव लागू करना है।वेल्डिंग दर बेहतर है।वेल्डेड धातु का संक्षारण प्रतिरोध टांकने के दो बार से अधिक है, और पंख वाले ट्यूबों की सेवा जीवन में काफी सुधार किया जा सकता है।हालांकि, अनुचित वेल्डिंग के कारण, लंबे समय तक उपयोग वेल्डिंग क्रैकिंग के लिए प्रवण होता है, जो पंखों और ट्यूबों को अलग कर देता है, इस प्रकार उनकी गर्मी हस्तांतरण दक्षता को प्रभावित करता है, इसलिए पंख वाले ट्यूबों को बदलना पड़ता है।
इंटीग्रल सर्पिल पंख वाले ट्यूबों में वेल्डिंग पंखों की समस्या नहीं होती है, इसलिए जंग और पंखों के टूटने के बारे में चिंता करने की कोई आवश्यकता नहीं है, इसलिए गर्मी हस्तांतरण दक्षता कम नहीं होगी।इसके अलावा, क्योंकि इंटीग्रल सर्पिल फ़ाइनड ट्यूब की सतह की कठोरता बढ़ जाती है, फ़ाइनड ट्यूब के पहनने का प्रतिरोध बढ़ जाता है, और फिन्स की जड़ संरचना की विशेषताएं गर्मी हस्तांतरण के लिए सुविधाजनक होती हैं, इंटीग्रल सर्पिल फ़ाइनड ट्यूबों की सेवा जीवन के बराबर होती है उच्च आवृत्ति प्रतिरोध वेल्डिंग और टांकना सर्पिल पंख वाले ट्यूबों के कम से कम 2-3 बार पतले ट्यूबों के कच्चे माल।
आर्थिक दक्षता
टांकना सर्पिल पंख वाले ट्यूबों को एक तीसरे प्रकार की सामग्री-ब्रेज़िंग भराव धातु की आवश्यकता होती है।जब टांकना होता है, तो पंखों को ठंडी घुमावदार, टांका लगाने वाले, सिंटरिंग और अन्य प्रमुख प्रक्रियाओं से गुजरना पड़ता है, इसलिए विनिर्माण लागत अधिक होती है।उच्च आवृत्ति प्रतिरोध वेल्डिंग सर्पिल पंख वाले ट्यूबों को एक तीसरी सामग्री की आवश्यकता नहीं है।फिन एक बार की वेल्डिंग द्वारा बनता है, इसलिए लागत अपेक्षाकृत कम है।उच्च आवृत्ति प्रतिरोध वेल्डिंग के घुमावदार छोर और समाप्ति अंत और सर्पिल पंखों वाले ट्यूबों को टटोलना चाहिए, मैनुअल वेल्डिंग विधि द्वारा तय किया जाना चाहिए, फिर वेल्डिंग उत्पादन के लिए अच्छा है।
इंटीग्रल स्पैरियल फिनड ट्यूब एक दूसरी सामग्री की आवश्यकता के बिना बाहर निकालना और रोलिंग द्वारा मोटी दीवारों वाली ट्यूबों से बने होते हैं।यह उच्च आवृत्ति प्रतिरोध वेल्डिंग पंख की घुमावदार और वेल्डिंग, और उच्च उत्पादन क्षमता और कम लागत को समाप्त करता है।इसके अलावा, क्योंकि इंटीग्रल स्पाइरल फिनड ट्यूब की अंतिम जड़ एक छोटा आर चिकनी संक्रमण है, यह गर्मी हस्तांतरण के लिए सुविधाजनक है।
