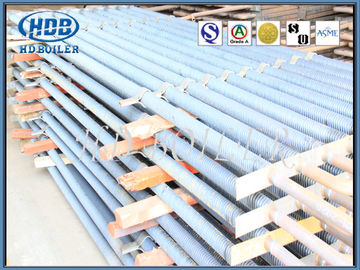

ऊर्जा की बचत बॉयलर फिन ट्यूब पावर प्लांट अर्थशास्त्री हीट एक्सचेंजर के लिए

पावर प्लांट इकोनोमाइजर हीट एक्सचेंजर के लिए एनर्जी सेविंग बॉयलर फिन ट्यूब


उत्पाद वर्णन

सर्पिल फ़ाइनड ट्यूब एक निश्चित चौड़ाई और गहराई के साथ सर्पिल नाली का एक प्रकार है जो स्टील ट्यूब पर पूर्व-संसाधित होता है, और फिर स्टील की पट्टी खराद पर स्टील ट्यूब पर जड़ा होता है।घुमावदार प्रक्रिया के दौरान, एक निश्चित पूर्व-कस बल के कारण, स्टील बेल्ट को सर्पिल खांचे में कसकर निचोड़ा जाएगा, इस प्रकार स्टील बेल्ट और स्टील ट्यूब के बीच एक निश्चित संपर्क क्षेत्र सुनिश्चित होता है।पट्टी को उछलने से रोकने के लिए, पट्टी के सिरों को स्टील पाइप से वेल्डेड किया जाता है।डालने में आसान होने के लिए, स्टील बेल्ट और सर्पिल नाली के बीच एक निश्चित साइड गैप होना चाहिए।यदि साइड गैप हस्तक्षेप बनाने के लिए बहुत छोटा है, तो मोज़ेक प्रक्रिया सुचारू रूप से आगे बढ़ना मुश्किल है।इसके अलावा, घाव स्टील बेल्ट का हमेशा कुछ प्रतिक्षेप होता है, जिसके परिणामस्वरूप स्टील बेल्ट और सर्पिल नाली की निचली सतह के बीच खराब संबंध होता है।कम लागत और कम दक्षता वाले सामान्य उपकरणों पर जड़ा पंख लगाया जा सकता है।



लाभ


1. उत्कृष्ट पहनने के प्रतिरोध
पहनने का मुख्य कारण पाइप पर ग्रे कणों के प्रभाव और काटने का प्रभाव होता है।पहनने के लिए 30 डिग्री के स्तर पर पाइप के आसपास सबसे गंभीर है।जब S1 / d = S2 / d = 2, यहाँ पहनने की मात्रा औसत मूल्य का 3 गुना है।
वायु प्रवाह की दिशा के परिवर्तन के कारण, दूसरी पंक्ति में सबसे गंभीर पहनते हैं।जब S1 / d = S2 / d = 2, दूसरी पंक्ति पहली पंक्ति के पहनने की तुलना में दोगुनी होती है, और बाद की पंक्ति पहनना आम तौर पर पहली पंक्ति की तुलना में 30% से 40% अधिक होता है।
पहली पंक्ति की व्यवस्था अनुक्रम में पहली पंक्ति की व्यवस्था के समान है। और समान स्थितियों के अनुसार, अनुदैर्ध्य ट्यूब बंडल का अधिकतम पहनना कंपित ट्यूब बंडल की तुलना में 3-4 गुना कम है।
पाइप की घर्षण गति सीधे ग्रिप गैस वेग KV3.33 के गैर-एकरूपता गुणांक के आनुपातिक है, और सीधे फ्लाई ऐश एकाग्रता कु के गैर-एकरूपता गुणांक के समानुपाती है।
एच-आकार के वित्तपोषित ट्यूब अर्थशास्त्री को क्रम में व्यवस्थित किया गया है।एच-आकार का पंख अंतरिक्ष को कई छोटे क्षेत्रों में विभाजित करता है और वायु प्रवाह पर एक समान प्रवाह प्रभाव डालता है।ऑप्टिकल ट्यूब अर्थशास्त्री, सर्पिल फिन अर्थमाइज़र और अनुदैर्ध्य फिन अर्थशास्त्री के साथ कंपित व्यवस्था के साथ, अन्य स्थितियों के तहत पहनने का जीवन 3-4 गुना अधिक है।
ग्रिप गैस साइड डैमेज मोड़ वाले हिस्से की सुरक्षा करता है।
2. धूल का जमाव कम होना
ऐश का गठन पाइप के पीछे और घुमावदार पक्षों पर होता है। पाइप को अव्यवस्था से परिमार्जन करना आसान होता है, और पीठ पर कम धूल जमा होती है। पाइप की व्यवस्था के लिए अनुक्रम में, इस तथ्य के कारण कि हवा का प्रवाह आसान नहीं होता है पाइप के पीछे, गलत स्तंभ की तुलना में अनुक्रम में पाइप व्यवस्था में अधिक राख संचय है।
एच-प्रकार के पंख को पाइप के दोनों किनारों पर वेल्डेड किया जाता है, जो राख को जमा नहीं करता है, जबकि हवा का प्रवाह सीधा बहता है, हवा का प्रवाह दिशा नहीं बदलता है, और पंख राख जमा नहीं करता है।
एच-टाइप फिन के बीच में 4-10 का अंतर छोड़ा जाता है, जो धूल को जमा करने के लिए पाइप फिन को स्वीप करने के लिए हवा के प्रवाह को निर्देशित कर सकता है।
जैसा कि फिन का सर्पिल कोण प्रवाह दिशा को निर्देशित करता है, फिन ट्यूब का राख संचय अधिक गंभीर है, और जो अर्थशास्त्री ढीली राख का निर्माण नहीं करता है उसका उपयोग नहीं किया जा सकता है। ऑपरेशन से पता चलता है कि एच के आकार का फिन ट्यूब राख जमा नहीं करता है , जबकि सर्पिल पंख गंभीरता से है।
अनुदैर्ध्य फिन ट्यूब हवा के प्रवाह के साथ पंख के रूप में बनाई जाती है क्योंकि पंख सतह पर और संचित राख के पीछे वेल्डेड होते हैं। कुछ क्षेत्रों में धूल जमा होने का खतरा होता है।
एच-आकार का पंख, जो दोनों तरफ एक सीधा चैनल बनाता है, का सबसे अच्छा प्रभाव होता है।
3. कॉम्पैक्ट स्पेस और कम लागत
पाइप सेट बहुत कॉम्पैक्ट है और अच्छी तरह से पूंछ के धुएं की ऊंचाई को कम करता है।
कुल वजन बहुत कम हो जाता है और निलंबन प्रणाली का भार कम हो जाता है।
अर्थशास्त्री और अभिन्न बॉयलर की लागत कम करें।
4. धुआं पार्श्व प्रतिरोध को कम करें
प्रेरित प्रशंसक के परिचालन और निवेश लागत को कम करें।
5. वेल्डिंग संयुक्त को कम करें और विश्वसनीयता में सुधार करें।
