उत्पत्ति के प्लेस: | झांगजियांग, जिआंगसु, चीन |
ब्रांड नाम: | HD BOILER |
प्रमाणन: | ISO9001 , SGS , ASME , EN , TUV |
मॉडल संख्या: | फिन ट्यूब |
न्यूनतम आदेश मात्रा: | 1 सेट / सेट 10 टन |
---|---|
मूल्य: | Negotiable |
पैकेजिंग विवरण: | आयरन फ्रेम पैकिंग |
प्रसव के समय: | 50-100 दिन |
भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 500 टन प्रति माह |
आवेदन: | पावर प्लांट बॉयलर | दबाव: | अधिक दबाव |
---|---|---|---|
अनुप्रयोगों की सीमा: | उपयोगिता / पावर स्टेशन, औद्योगिक | विशिष्टता: | स्वनिर्धारित |
भूतल उपचार: | स्वनिर्धारित | आकार: | स्वनिर्धारित |
समारोह: | उष्मा का आदान प्रदान करने वाला | सामग्री: | कार्बन स्टील / स्टेनलेस स्टील आदि |
हाई लाइट: | सर्पिल फिन ट्यूब,हीट एक्सचेंजर फिन ट्यूब |

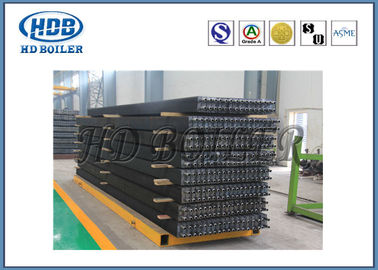

पावर प्लांट अर्थशास्त्री के लिए स्टेनलेस कार्बन स्टील फिन ट्यूब हीट एक्सचेंजर
उत्पाद वर्णन
उपयोगिता/बिजली स्टेशन संयंत्र के लिए फिन ट्यूब बॉयलर का एक महत्वपूर्ण हिस्सा है।
हमारे उत्पादों में फिन ट्यूब, एक्सट्रूडेड फिन ट्यूब, वेल्डिंग फिन ट्यूब, एल / एलएच टाइप फिन ट्यूब, एच टाइप फिन ट्यूब सामग्री ए 179 / एलयू 1060, स्टेनलेस स्टील, कॉपर, कॉपर निकल आदि शामिल हैं।
नीचे के रूप में ठोस पैरामीटर:
तकनीकी पैमाने | फिन 0-16 मिमी (या फिन φ25-φ75 के बाहरी व्यास) की उच्च डिग्री; फिन्स की पिच 2.0-5.0mm;फिनिंग ट्यूब की लंबाई 0.5 ~ 14 मी। |
सिंगल मेटल रोलिंग फिनिंग ट्यूब | शुद्ध एल्यूमीनियम 1060 या एल्यूमीनियम मिश्र धातु 6063,6061। बाहरी व्यास 40 मिमी . से कम होना चाहिए |
डबल मेटल रोलिंग फिनिंग ट्यूब | एल्यूमीनियम की बाहरी परत से ट्यूब आधारित सुरक्षा ट्यूब, संक्षारण प्रतिरोधी, ट्यूब-आधारित कार्बन स्टील पाइप से बना हो सकता है, इसके अलावा, स्टेनलेस स्टील ट्यूब और कॉपर ट्यूब का भी उपयोग किया जा सकता है, साथ ही टाइटेनियम मिश्र धातु ट्यूब |
पैकेज | एल्युमिनियम फिनेड ट्यूबों को प्लास्टिक की फिल्म में आंतरिक और स्टील फ्रेम में अच्छी तरह से पैक किया जाता है बाहरी में |
लाभ
1. पाइप के बाहर गर्मी हस्तांतरण क्षेत्र बढ़ाएँ
फिन ट्यूब प्रकाश ट्यूब के बाहर गर्मी हस्तांतरण क्षेत्र का विस्तार करती है, और संवहन गर्मी हस्तांतरण सतह विस्तारित सतह और प्रकाश ट्यूब सतह से बनी होती है।एक ही आकार के आकार के तहत, गर्मी हस्तांतरण क्षेत्र प्रकाश ट्यूब की तुलना में काफी बड़ा होता है, इस प्रकार ट्यूब के बाहर गर्मी हस्तांतरण क्षमता और कोयला सेवर की गर्मी हस्तांतरण दक्षता में काफी सुधार होता है।
2. हीट एक्सचेंजर संरचना का गोलाई
फिन ट्यूब बंडल यूनिट बॉडी के आयतन में हीट ट्रांसफर क्षेत्र को बढ़ाता है, और हीट ट्रांसफर के समान होने पर हीट एक्सचेंजर की मात्रा को कम करता है।
3. गर्मी हस्तांतरण की स्थिति बढ़ाएं
ग्रिप गैस वेग क्षेत्र की छोटी भूलभुलैया बनाने के लिए फिन्स दोनों तरफ एक उच्च मध्य और निम्न है, और तापमान क्षेत्र का प्रभाव, छोटा ग्रिप मध्य वेग अधिक होगा, पंखों के बीच वायु प्रवाह की गड़बड़ी को बढ़ा सकता है, प्रवाह सीमा परत अलगाव का कारण बनता है और चक्र विकास, और प्रवाह सीमा परत और थर्मल सीमा परत पर पतले पंख, प्रवाह सीमा परत की लंबाई को छोटा करते हैं, लामिना सबलेयर की सीमा परत को नष्ट करने में मदद करते हैं, जिसमें गर्मी हस्तांतरण को मजबूत करने का प्रभाव होता है।
4. पाइप के बाहर द्रव के प्रवाह प्रतिरोध को कम करें
पंखों की दिशा में और फिन समानांतर मामले के वायु प्रवाह की दिशा में, हालांकि कंपित पंख बंडलों की प्रति पंक्ति वेंटिलेशन प्रतिरोध समान परिस्थितियों में प्रकाश पाइप के लगभग 1.2 गुना है, लेकिन ट्यूब बैंक फिन के आयाम में है अपेक्षाकृत हल्की ट्यूब बंडल गर्मी विनिमय क्षेत्र की वृद्धि की प्रत्येक पंक्ति 1.2 गुना से अधिक है, इस प्रकार ट्यूब बंडल पंक्ति की संख्या को कम कर सकती है, जिससे कुल ताप विनिमायक यिन बल में कमी आती है। साथ ही, गर्मी हस्तांतरण के रूप में फिन ट्यूब की क्षमता में काफी सुधार हुआ है, गर्मी हस्तांतरण क्षमता सुनिश्चित करने की स्थिति के तहत ट्यूब के बाहर द्रव वेग को उचित रूप से कम किया जा सकता है, जबकि प्रवाह प्रतिरोध आमतौर पर वेग के वर्ग के समानुपाती होता है, इसलिए द्रव वेग को कम करने से कम हो सकता है हीट एक्सचेंजर प्रतिरोध और संचालन लागत को बचाने।
हीटिंग सतह पहनने को कम करें
जब गैस-ठोस दो-चरण द्रव हीटिंग सतह को कुरेदता है, जब ठोस कण हीट एक्सचेंजर सतह के माध्यम से प्रवाह में प्रवाहित होते हैं, तो हीट एक्सचेंजर सतह के प्रभाव और काटने से हीटिंग सतह के पहनने का कारण होगा, और पहनने की मात्रा है द्रव वेग के घन वर्ग के सीधे आनुपातिक। जैसे-जैसे फिन ट्यूब की गर्मी हस्तांतरण क्षमता में सुधार होता है, ट्यूब के बाहर द्रव के वेग को कम किया जा सकता है और हीटिंग सतह के पहनने को बहुत कम किया जा सकता है। उसी समय फिन ट्यूब की संरचना विशेषताओं फिन ट्यूब के माध्यम से बहने वाले तरल पदार्थ को एक निश्चित सीमा तक पहनने को कम करने के लिए अनुकूल प्रवाह की स्थिति बनाने के लिए सक्षम कर सकती है, इस प्रकार हीटिंग सतह पर छोटे ठोस कणों के प्रभाव और काटने से होने वाली अंक क्षति को कमजोर कर सकती है।
विशेष विवरण
यह सुनिश्चित करने के लिए कि ये इकाइयां ग्राहकों की अपेक्षाओं को पूरा करती हैं, फिन ट्यूब प्रोडक्ट्स की गुणवत्ता नियंत्रण प्रणाली के अनुसार इन-प्रोसेस परीक्षण की एक श्रृंखला की गई।इसके अलावा, उत्पादों की गुणवत्ता को एक ऑनसाइट स्वतंत्र परीक्षण कंपनी द्वारा भी सत्यापित किया गया था।
बेस ट्यूब सामग्री
|
स्टेनलेस स्टील, कार्बन स्टील, मिश्र धातु इस्पात, कॉपर मिश्र धातु, एल्यूमिनियम, SA179
|
||
फिन सामग्री
|
एल्यूमिनियम, कॉपर मिश्र धातु, स्टेनलेस स्टील, कार्बन स्टील
|
||
मानक
|
एएसएमई एसए२१३/एएसटीएम;एएसएमई ईए 106, एएसएमई एसए178, एएसटीएम बी1111
|
||
फिन गहराई
|
0.5-3 मिमी
|
||
बेस पाइप ओडी
|
12.7-18 मिमी
|
||
फिन्स प्रति इंच
|
8-20Nos (ग्राहक के अनुरोध के रूप में)
|
||
परीक्षण की आवश्यकता
|
भौतिक संपत्ति परीक्षण, रासायनिक संरचना विश्लेषण, गैर-विनाशकारी परीक्षण, अन्य निरीक्षण और ग्राहक की आवश्यकता के रूप में परीक्षण।
|
||
आवेदन
|
एयर कूलर, चार्ज एयर चिलर, कंडेनसर, इवेपोरेटर, फ्लूइड कूलर, गैस कूलर, ऑयल कूलर, रेडिएटर, रेफ्रिजरेशन, स्टीम टू एयर हीट एक्सचेंज, सुपर हीटर आदि।
|
प्रमाणीकरण
