| एमओक्यू: | 1 सेट / 10 टन सेट करता है |
| कीमत: | बातचीत योग्य |
| मानक पैकेजिंग: | सीवर्थी पैकिंग |
| वितरण अवधि: | 30 दिन |
| भुगतान विधि: | वेस्टर्न यूनियन, एल/सी, टी/टी |
| आपूर्ति क्षमता: | प्रति माह 500 टन |

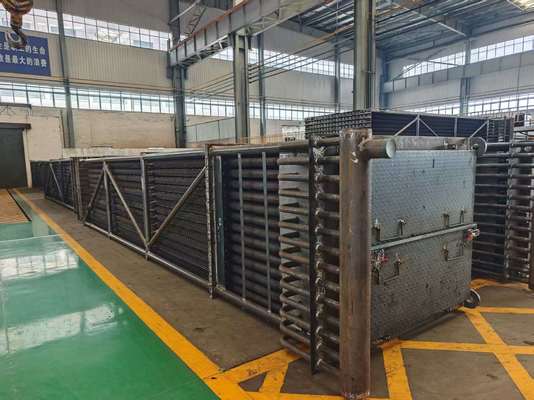

ईंधन बिजली संयंत्रों और इस्पात सुविधाओं के लिए अनुकूलित स्टीम बॉयलर इकोनॉमाइज़र
परिचय
कार्य
(1) इकोनॉमाइज़र एक स्टीम जनरेशन सिस्टम है जैसे कि एक बॉयलर। जब इंजन सिलेंडर से निकास गैस निकास वाल्व के माध्यम से निकलती है तो यह पानी को गर्म करके भाप उत्पन्न करने के लिए बॉयलर में जाती है।
(2) उन गैसों के बाद यह इकोनॉमाइज़र से होकर गुजरती है, शेष निकास गैस का तापमान इकोनॉमाइज़र में पानी को गर्म करता है। यह भाप उत्पन्न करने में मदद करता है, और यह दक्षता में सुधार करता है और ईंधन की खपत को बचाता है
(3) एक इकोनॉमाइज़र बॉयलर निकास से अपशिष्ट गर्मी का उपयोग करता है, जो अन्यथा वातावरण में खो जाती है (ज्यादातर मामलों में) बॉयलर में फीड वाटर को पहले से गरम करने के लिए। यह बॉयलर दक्षता में सुधार करता है और ईंधन की लागत को कम करता है।
तकनीकी विनिर्देश
सामग्री संरचना
स्पाइरल फिन ट्यूबों, इनलेट और आउटलेट के हेडर, बेंड, फ्रेम और अन्य सहायक उपकरणों की एक श्रृंखला से मिलकर बनता है।
संरचना व्यवस्था
इन लाइन / स्टैगर व्यवस्था।
विशेष विवरण
| विवरण | बॉयलर इकोनॉमाइज़र |
| सामग्री | मिश्र धातु इस्पात, कार्बन इस्पात, SA210C, SA213T22, आदि। |
| सामग्री मानक | ASTM, EN या ISO आदि। |
| आयाम | अनुकूलन |
| वज़न |
न्यूनतम: 10 टन अधिकतम: 1000 टन |
| प्रगलन प्रक्रिया: | EF+LF + VD |
| प्रक्रिया | सामग्री → पिंड → हॉट/कोल्ड-रोलिंग → हीट ट्रीटमेंट (नॉर्मलाइजिंग+टेम्परिंग) → निरीक्षण → रफ मशीनिंग → UT → 2nd हीट ट्रीटमेंट → फिनिशिंग मशीनिंग → निरीक्षण |
| UT मानक | ASTM A388 या EN10228, आदि |
किस्म
यूटिलिटी बॉयलर इकोनॉमाइज़र
| 1 | HDB यूटिलिटी बॉयलर के लिए इकोनॉमाइज़र का उत्पादन करता है, जिसमें कोयला, लकड़ी, तेल, या अन्य ठोस ईंधन से संचालित बॉयलर शामिल हैं जो बॉयलर की उच्च दबाव वाली भाप से बिजली उत्पन्न करते हैं। |
| 2 | ये इकोनॉमाइज़र आमतौर पर बॉयलर के पिछले हिस्से में स्थित होते हैं और ट्यूबों के क्षैतिज रूप से चलने के साथ उन्मुख होते हैं। बॉयलर फीडवाटर गैस प्रवाह की विपरीत दिशा में इकोनॉमाइज़र सर्किट से होकर गुजरता है (जिसे काउंटरफ्लो कहा जाता है)। |
| 3 | राख के दूषण को कम करने के लिए आमतौर पर बेयर ट्यूबों का उपयोग किया जाता है, लेकिन कुछ बॉयलर OEM अपने इकोनॉमाइज़र को पंख वाले ट्यूबों, या तो स्पाइरल या लंबी पंख वाले के साथ डिज़ाइन करते हैं। |
| 4 | HDB या तो बेयर, स्पाइरल फिन वाले, या लंबी फिन वाले ट्यूबों के साथ इकोनॉमाइज़र तत्व का उत्पादन कर सकता है, और यदि आप चाहें, तो अपनी यूनिट को अन्य ट्यूब-प्रकारों में से एक में फिर से डिज़ाइन कर सकते हैं। HDB सभी यूटिलिटी बॉयलर इकोनॉमाइज़र के लिए प्रतिस्थापन हेडर भी बना सकता है। |
पैकेज बॉयलर इकोनॉमाइज़र
| 1 | HDB में अद्वितीय विनिर्माण क्षमताएं हैं जिनका उपयोग ऑप्टिमस इंजीनियर सल्फ्यूरिक एसिड प्लांट इकोनॉमाइज़र और सुपरहीटर को डिजाइन करते समय पूरी तरह से करते हैं। |
| 2 | अक्सर यह ऑप्टिमस इकाइयों को उच्च हीट ट्रांसफर दक्षता के लिए कॉन्फ़िगर करने की अनुमति देता है जिसके परिणामस्वरूप एक कम सतह क्षेत्र की आवश्यकता होती है और, परिणामस्वरूप, एक कम कीमत वाला उत्पाद होता है। |
| 3 | HDB ट्यूबों को फिन और बेंड करने, हेडर को मशीन और फैब्रिकेट करने, ट्यूबशीट को ड्रिल करने, सभी केसिंग सामग्री को काटने और तैयार करने और सभी दबाव वाले हिस्से और केसिंग वेल्ड करने के लिए अपनी ऑन-साइट क्षमताओं का उपयोग करता है। |
| 4 | यह HDB को विनिर्माण अनुक्रम और अनुसूची पर अधिक नियंत्रण देता है जिसने हमें समय पर डिलीवरी प्रदर्शन का एक उल्लेखनीय रिकॉर्ड हासिल करने में मदद की है। |
HRSG इकोनॉमाइज़र
| 1 | आज के HRSG मॉड्यूल के लिए इकोनॉमाइज़र को फिनट्यूबों के साथ कॉन्फ़िगर किया गया है जो लंबवत रूप से लटकते हैं। HDB ने लगभग सभी HRSG OEM कंपनियों के लिए इकोनॉमाइज़र कॉइल का निर्माण किया है और प्रत्येक की अनूठी विशेषताओं को समझता है। |
| 2 | कई मामलों में, उपयोगिताएँ हेडर और ट्यूब बेंड के अंदर प्रवाह त्वरित जंग (FAC) का विरोध करने में मदद करने के लिए अपने इकोनॉमाइज़र को सादे कार्बन स्टील से मिश्र धातु सामग्री में अपग्रेड करना चाहती हैं। |
| 3 | HDB इकोनॉमाइज़र निर्माण के लिए एक वन-स्टॉप शॉप है क्योंकि हम सभी सामग्रियों को तैयार करते हैं और फिनट्यूबों को फिनिंग करने, हेडर बनाने और कॉइल बंडल को असेंबल करने से लेकर सभी दबाव वाले हिस्से और अटैचमेंट वेल्डिंग करते हैं। |
विनिर्माण और स्वीकृति मानदंड
| · | JB/T6512 "उच्च-आवृत्ति प्रतिरोध वेल्डिंग स्पाइरल फिन ट्यूब विनिर्माण प्रौद्योगिकी की स्थिति" |
| · | HG/T3181 "उच्च-आवृत्ति प्रतिरोध वेल्डिंग स्पाइरल फिन ट्यूब" |
| · | JB/T6511 "स्पाइरल फिन वाले ट्यूब परीक्षण तकनीकी स्थितियाँ।" |
| · | JB1611 "बॉयलर ट्यूब मेन बॉक्स असेंबली की स्थिति" |
| · | JB/T1612 "बॉयलर प्रेशर मैन्युफैक्चरिंग की स्थिति।" |
| · | JB16I3 "बॉयलर प्रेशर पार्ट्स वेल्डिंग की स्थिति।" |
*नोट: HD BOILER ग्राहक की आवश्यकता के अनुसार विशेष प्रकार के इकोनॉमाइज़र को अनुकूलित कर सकता है।
आंतरिक हीट एक्सचेंजर्स
1. सबकूलिंग का उत्पादन वाष्पीकरण से निकलने वाली गैस को सुपरहीटिंग करके और गैस कंप्रेसर की ओर ले जाया जा सकता है।
2. ये सिस्टम तरल लाइन से गर्मी निकालते हैं लेकिन गैस कंप्रेसर सक्शन को गर्म करते हैं।
3. यह यह सुनिश्चित करने का एक बहुत ही सामान्य समाधान है कि गैस कंप्रेसर तक पहुंचे और तरल वाल्व तक पहुंचे।
4. यह अधिकतम हीट एक्सचेंजर उपयोग की भी अनुमति देता है क्योंकि यह हीट एक्सचेंजर्स के उस हिस्से को कम करता है जिसका उपयोग तरल पदार्थ के तापमान को बदलने के लिए किया जाता है, और रेफ्रिजरेंट जिस मात्रा में अपना चरण बदलता है, उसे अधिकतम करता है।
