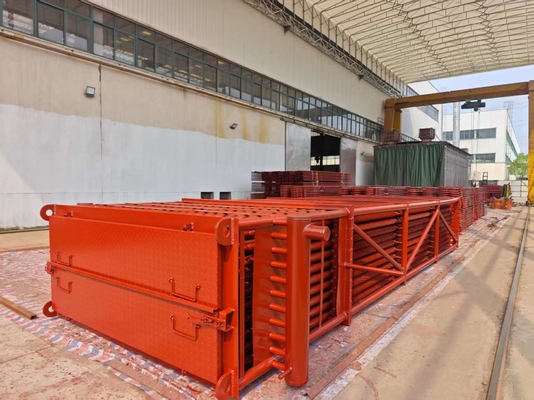

थर्मल पावर प्लांट बॉयलर इकोनोमाइज़र फिन ट्यूब हीट एक्सचेंजर पाउडर कोयला बॉयलर

थर्मल पावर प्लांट बॉयलर इकोनॉमाइज़र फिन ट्यूब हीट एक्सचेंज्ड कोयला बॉयलर

इकोनॉमाइज़र की आम समस्याएँ क्या हैं?

बाहरी जंग (एसिड ड्यू पॉइंट), फ्लाई ऐश क्षरण, और ट्यूब प्लगिंग।

कार्य

3. बॉयलर निर्माण लागत कम करें: क्योंकि फीड पानी को बॉयलर इकोनॉमाइज़र में गर्म किया जाता है। बॉयलर इकोनॉमाइज़र के रूप में कम तापमान वाले स्पेयर पार्ट्स का उपयोग उच्च कीमत वाले उच्च तापमान वाले पानी की दीवार पैनलों में से कुछ को बदलने के लिए बॉयलर बनाने की लागत को कम करता है।

प्रकार

यदि सामग्री के अनुसार, इकोनॉमाइज़र को स्टील ट्यूब इकोनॉमाइज़र और आयरन इकोनॉमाइज़र में विभाजित किया जा सकता है। वर्तमान में, अधिकांश बड़े और मध्यम मात्रा वाले बॉयलर व्यापक रूप से स्टील ट्यूब से बने इकोनॉमाइज़र का उपयोग करते हैं, क्योंकि उनमें उच्च शक्ति और विश्वसनीय कार्य क्षमता होती है, और वे प्रभावों का सामना करने में सक्षम होते हैं, साथ ही उनमें गर्मी हस्तांतरण, छोटी संरचना और कम लागत का अच्छा प्रदर्शन होता है। एक कमजोर बिंदु खराब संक्षारण प्रतिरोध है, लेकिन अब आधुनिक बॉयलर फीड पानी का सख्ती से इलाज किया जाता है, इसलिए समस्या लगभग हल हो गई है।

यदि काम करने वाले तरल पदार्थ के हीटिंग विस्तार के अनुसार, इकोनॉमाइज़र को गैर-उबलते और उबलते प्रकारों में विभाजित किया जा सकता है।

1. उबलते इकोनॉमाइज़र: आउटलेट पानी का तापमान न केवल सुपरनैचुरेटेड तापमान तक पहुँच सकता है, बल्कि कुछ पानी को वाष्पित भी कर सकता है, अनुपात कुल फीड पानी का लगभग 10-15% है, बहुत अधिक प्रवाह प्रतिरोध के मामले में 20% से अधिक नहीं है। काम करने वाला तरल पदार्थ।

2. गैर-उबलते इकोनॉमाइज़र: आउटलेट तापमान दिए गए दबाव के तहत क्वथनांक से 20-25 डिग्री कम होता है।

अधिकांश मध्यम-दबाव वाले बॉयलर उबलते प्रकार के इकोनॉमाइज़र का उपयोग करते हैं। ऐसा इसलिए है क्योंकि मध्यम-दबाव वाले बॉयलर में पानी की वाष्पीकरण की गुप्त गर्मी अधिक होती है, और गर्म पानी की गर्मी कम होती है। इस प्रकार बॉयलर इकोनॉमाइज़र में कुछ पानी को वाष्पित करने के लिए भेजना आवश्यक है ताकि भट्टियों में अस्थिर दहन को रोका जा सके और सुपरहीटर के रूप में हीटिंग सतहों में धातु की खपत को बढ़ने से रोका जा सके, जो बहुत कम आउटलेट फ्लू गैस तापमान के कारण होता है। इसके अतिरिक्त, यह इकोनॉमाइज़र की भूमिका निभाने में मदद कर सकता है।

सुपरहाई प्रेशर बॉयलर ज्यादातर गैर-उबलते प्रकार के इकोनॉमाइज़र का उपयोग करते हैं। ऐसा इसलिए है क्योंकि जब दबाव अधिक होता है, तो वाष्पीकरण की गुप्त गर्मी कम हो जाती है, जबकि गर्म पानी की गर्मी अधिक हो रही है, इसलिए पानी की दीवार पैनलों में कुछ पानी को गर्म करने के लिए भेजना आवश्यक है ताकि भट्टी के आउटलेट और भट्टी के अंदर हीटिंग सतहों पर स्लैगिंग को रोका जा सके, जो भट्टियों में बहुत अधिक तापमान और आउटलेट फ्लू गैस के कारण होता है। इसलिए आमतौर पर सुपरहाई प्रेशर बॉयलर गैर-उबलते प्रकार के इकोनॉमाइज़र का उपयोग करते हैं।

इकोनॉमाइज़र के किस प्रकार पर विचार करने का मुख्य कारक बॉयलर के पैरामीटर हैं। जब बॉयलर पैरामीटर भिन्न होते हैं, तो काम करने वाले तरल पदार्थ को गर्म करने के लिए तीन चरणों में आवश्यक गर्मी अवशोषण का अनुपात अंतर बनाता है। इसलिए तीन हीटिंग सतहों की संबंधित व्यवस्था को भी बदलने की आवश्यकता है। उच्च मापदंडों वाली बड़ी इकाइयों के लिए, उनका वाष्पीकरण गर्मी अवशोषण कम होता है, जबकि पानी द्वारा गर्मी का अवशोषण, सुपरहीटिंग द्वारा भाप का गर्मी अवशोषण, रीहीटिंग द्वारा गर्मी अवशोषण काफी बड़ा होता है। इस प्रकार, गैर-उबलते प्रकार के इकोनॉमाइज़र सुपरहाई प्रेशर यूनिट बॉयलर के लिए मुख्य प्रकार हैं।

विशेष विवरण

गुणवत्ता नियंत्रण

1. लागू सामग्री जानकारी के साथ प्रभाव परीक्षण और शक्ति गणना रिपोर्ट।

2. स्टील प्लेट, ट्यूब और इलेक्ट्रोड की 100%NDT (गैर-विनाशकारी निरीक्षण) रिपोर्ट

3. एक्स-रे, γ-रे और तरल प्रवेशक परीक्षण निरीक्षण रिपोर्ट (वेल्डिंग सीम): पूरे बॉयलर की गुणवत्ता सुनिश्चित करने के लिए

4. हाइड्रोलिक परीक्षण रिपोर्ट: मानक कार्य दबाव और सुरक्षा सुनिश्चित करें
