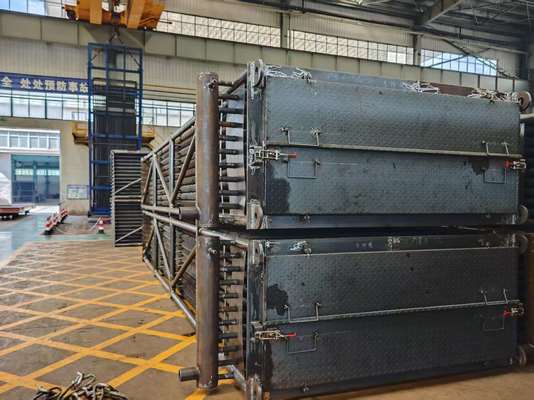

सर्पिल फिन ट्यूब के साथ पावर प्लांट इकोनॉमाइज़र

स्पाइरल फिन ट्यूब के साथ पावर प्लांट इकोनॉमाइज़र, कम घिसाव, बेहतर सूट ब्लोइंग

एक बॉयलर सिस्टम में इकोनॉमाइज़र कहाँ स्थित है?

बॉयलर के अंतिम हीट ट्रैप और एयर प्रीहीटर के बीच।

इकोनॉमाइज़र विवरण

एच-टाइप फिन ट्यूब इकोनॉमाइज़र एक कुशल हीट ट्रांसफर इकोनॉमाइज़र है जिसे एच-टाइप फिन ट्यूब (जिसे एच-टाइप फिन ट्यूब, फिन ट्यूब, बटरफ्लाई ट्यूब भी कहा जाता है) द्वारा असेंबल किया गया है।

1. संरचना: मूल रूप "एच" प्रकार और डबल "एच" प्रकार है, जो लाइन में व्यवस्थित है।

2. प्रदर्शन विशेषताएं:

(1)नंगे ट्यूब इकोनॉमाइज़र को एच-टाइप फिन वाले से बदलने से हीट ट्रांसफर क्षेत्र बढ़ता है। इसका मतलब है कि कम पाइपों की आवश्यकता होती है, जो फ्लू गैस के प्रवाह के लिए अधिक जगह खोलता है। परिणाम? कम गैस की गति और कम घिसाव। यहाँ कारण बताया गया है: पाइप का घिसाव फ्लू गैस की गति से जुड़ा होता है - विशेष रूप से, यह गति के 3.33 घात के समानुपाती होता है। गति को 9m/s से 7m/s तक गिराएं, और घिसाव मूल का केवल 43% तक गिर जाता है। इसके अलावा, परीक्षण बताते हैं कि फिन ट्यूब स्वाभाविक रूप से फ्लाई ऐश को ट्यूब पंक्तियों के बीच में धकेलते हैं। इसलिए उनका डिज़ाइन ही घिसाव को कम करने में मदद करता है।

(2) एच-टाइप फिन ट्यूब को डबल पाइप "डबल एच" प्रकार के फिन ट्यूब में बनाया जा सकता है, इसकी संरचना कठोर है, जिसका उपयोग लंबी ट्यूब पंक्ति के मामले में किया जा सकता है।

(3) एच-टाइप फिन ट्यूब इकोनॉमाइज़र को लाइन में व्यवस्थित किया गया है। एच-टाइप फिन अंतरिक्ष को कई छोटे क्षेत्रों में विभाजित करता है, जिसका वायु प्रवाह पर एक प्रवाह प्रभाव पड़ता है, ताकि घिसाव बहुत कम हो जाए।

(4) एच-टाइप फिन दोनों तरफ सीधी चैनलों के निर्माण के कारण सबसे अच्छा सूट ब्लोइंग प्रभाव प्राप्त कर सकता है।

(5) कॉम्पैक्ट स्थान, समग्र वजन बहुत कम हो जाता है, लागत कम हो जाती है।

(6) ऊर्जा की बचत और कम बिजली की खपत: जनरेटर सेट के लिए इकोनॉमाइज़र जनरेटर के धुएं से होने वाले नुकसान को कम से कम दो तिहाई तक कम कर सकता है, और प्रति टन भाप में केवल 2 ~ 4kW बिजली की खपत होती है।

(7) सरल संचालन और रखरखाव; श्रम की बचत: इकोनॉमाइज़र समग्र असेंबली फैक्ट्री, कम चलने वाले हिस्से, सरल संरचना, स्थापित करने में आसान। उच्च स्तर का स्वचालन, सरल संचालन और रखरखाव, संचालन कर्मियों को कम कर सकता है।

कार्य

1. कम तापमान वाली फ्लू गैस की गर्मी को अवशोषित करें, धुएं के निकास के तापमान को कम करें, धुएं के नुकसान को कम करें और ईंधन बचाएं।

2. चूंकि फीड वाटर ड्रम में प्रवेश करने से पहले इकोनॉमाइज़र में गर्म किया जाता है, इसलिए हीटिंग सतह पर फीड वाटर का हीट अवशोषण कम हो जाता है, और इकोनॉमाइज़र का उपयोग उच्च लागत वाली वाष्पीकरण हीटिंग सतह के एक हिस्से को बदलने के लिए किया जा सकता है।

3. जब फीड वाटर का तापमान बढ़ाया जाता है, तो दीवार का तापमान अंतर कम हो जाएगा और थर्मल तनाव तदनुसार कम हो जाएगा ताकि स्टीम ड्रम के सेवा जीवन का विस्तार हो सके।

विशिष्टता

अनुप्रयोग

संबंधित उद्योग: सीओम्बाइंड चक्रपावर प्लांट, हीट रिकवरी स्टीम जनरेटर (HRSG)।

इकोनॉमाइज़र आमतौर पर एक हीट रिकवरी स्टीम जनरेटर (HRSG) के हिस्से के रूप में उपयोग किए जाते हैं, जो एक कंबाइंड साइकिल पावर प्लांट में होता है। एक HRSG में, पानी एक इकोनॉमाइज़र से गुजरता है, फिर एक बॉयलर और फिर एक सुपरहीटर। इकोनॉमाइज़र बॉयलर को तरल पानी से भरने से भी रोकता है जो बॉयलर के प्रवाह दरों और डिजाइन को देखते हुए उबलने के लिए बहुत ठंडा है।
