| एमओक्यू: | 1 Set / Sets 10tons |
| कीमत: | बातचीत योग्य |
| मानक पैकेजिंग: | Seaworthy Packing |
| वितरण अवधि: | 30 days |
| भुगतान विधि: | Western Union, L/C, T/T |
| आपूर्ति क्षमता: | 500 Tons per month |

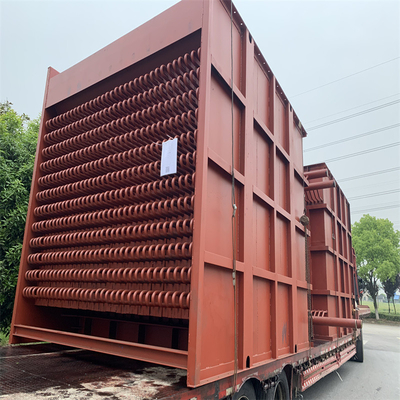

ऊर्जा की बचत करने वाली निकास गैस पावर स्टेशन बॉयलर के लिए सर्पिल फिन ट्यूब इकोनॉमाइज़र
परिचय
एच-आकार के पंख वाले ट्यूब को एच-आकार के पंख वाले ट्यूब के रूप में भी जाना जाता है, जिसे तितली पंख ट्यूब के रूप में भी जाना जाता है।यह दो इस्पात के टुकड़ों को सममित रूप से वेल्ड करना है और बीच में एक चाप के साथ पंख (रिब्स या तितलियों) बनाने के लिए, जिसका सामने का आकार अक्षर "एच" जैसा है, इसलिए इसे एच-आकार की पंख वाली नली कहा जाता है।
एच के आकार के फिन ट्यूब के दो पंख आयताकार और लगभग वर्ग होते हैं। ट्यूब की साइड लंबाई चिकनी ट्यूब की तुलना में लगभग 2 गुना है। यह विस्तारित हीटिंग सतह से संबंधित है।एच प्रकार की पंख वाली ट्यूब फ्लैश प्रतिरोध वेल्डिंग तकनीक को अपनाती हैवेल्ड सीम फ्यूजन रेट उच्च है और वेल्ड की तन्यता शक्ति वेल्डिंग के बाद बड़ी है।
एच-आकार के पंख वाले ट्यूब को दोहरी ट्यूब "डबल एच" पंख वाले ट्यूब में भी बनाया जा सकता है, जिसमें अच्छी कठोरता है और ऐसी स्थिति में इस्तेमाल किया जा सकता है जहां ट्यूब पंक्ति लंबी हो।पतवार वाले अर्थशास्त्री को चिकनी ट्यूब अर्थशास्त्री के स्थान पर इस्तेमाल किया जा सकता हैयह गर्मी हस्तांतरण क्षेत्र को प्रभावी ढंग से बढ़ा सकता है, धुआं गैस प्रवाह अनुभाग को बढ़ा सकता है, धुआं की गति को कम कर सकता है और पहनने को कम कर सकता है।
विनिर्देश
| विवरण | बॉयलर इकोनाइज़र |
| सामग्री | मिश्र धातु इस्पात, कार्बन इस्पात, SA210C, SA213T22, आदि |
| सामग्री मानक | ASTM, EN या ISO आदि |
| आयाम | अनुकूलन |
| वजन |
न्यूनतमः 10 टन अधिकतम:1000 टन |
| पिघलने की प्रक्रिया: | EF+LF + VD |
| प्रक्रिया | सामग्री→इंगोट → हॉट/कोल्ड-रोलिंग→ हीट ट्रीटमेंट (नोर्मलाइजिंग+टेम्परिंग) → इंस्पेक्शन →गंभीर मशीनिंग→UT →दूसरा हीट ट्रीटमेंट →फाइनिशिंग मशीनिंग →इंस्पेक्शन |
| यूटी मानक | ASTM A388 या EN10228, आदि |
तकनीकी विनिर्देश
सामग्री संरचना
इसमें सर्पिल फिनाल ट्यूब, इनलेट और आउटलेट के हेडर, बेंड, फ्रेम और अन्य सहायक उपकरण होते हैं।
संरचना व्यवस्था
पंक्तिबद्ध/विस्तारित व्यवस्था में।
कार्य
(1) इकोनॉइज़र एक वाष्प उत्पादन प्रणाली है जो एक बॉयलर की तरह है।जब निकास गैस निकास इंजन सिलेंडर से निकास वाल्व के माध्यम से यह जल ताप द्वारा भाप उत्पन्न करने के लिए बॉयलर के लिए चला जाता है.
(2) इन गैसों के इकोनोमाइज़र के माध्यम से जाने के बाद शेष निकास गैस का तापमान इकोनोमाइज़र में गर्म किया जाता है। यह भाप उत्पन्न करने में मदद करता है,और यह दक्षता में सुधार कर रहा है और ईंधन की खपत को बचा रहा है
(3) एक इकोनॉइज़र बॉयलर के निकास गैसों से निकली अपशिष्ट गर्मी का उपयोग करता है, जो अन्यथा वायुमंडल में खो जाती है (ज्यादातर मामलों में) बॉयलर में फ़ीड पानी को पूर्व-गर्म करने के लिए।यह बॉयलर की दक्षता में सुधार करता है और ईंधन की लागत को कम करता है.
विविधता
उपयोगिता बॉयलर अर्थशास्त्री
| 1 | एचडीबी उपयोगिता बॉयलरों के लिए इकोनॉमाइज़र का उत्पादन करता है, जिसमें बॉयलर के उच्च दबाव वाले भाप से बिजली का उत्पादन करने के लिए कोयले, लकड़ी, तेल या अन्य ठोस ईंधन से ईंधन वाले बॉयलर शामिल हैं। |
| 2 | ये अर्थशास्त्री आमतौर पर बॉयलर के पीछे के पास में स्थित होते हैं और ट्यूबों के क्षैतिज रूप से चलने के साथ उन्मुख होते हैं।बॉयलर फ़ीडवाटर गैस प्रवाह के विपरीत दिशा में इकोनॉमिज़र सर्किट के माध्यम से चलता है (विरोधी प्रवाह कहा जाता है). |
| 3 | आमतौर पर राख को कम से कम करने के लिए नंगे ट्यूबों का उपयोग किया जाता है, लेकिन कुछ बॉयलर ओईएम अपने इकोनॉमाइज़र को फिनाइड ट्यूबों के साथ डिजाइन करते हैं, या तो सर्पिल या लंबे फिनाइड। |
| 4 | एचडीबी या तो नंगे, सर्पिल फिनड, या लंबे फिनड ट्यूबों के साथ इकोनॉमाइज़र तत्वों का उत्पादन कर सकता है, और यदि आप पसंद करते हैं, तो अपनी इकाई को अन्य ट्यूब-प्रकारों में से एक के लिए फिर से डिज़ाइन करें।एचडीबी सभी उपयोगिता बॉयलर इकोनाइज़रों के लिए प्रतिस्थापन हेडर भी बना सकता है. |
पैकेज बॉयलर इकोनाइज़र
| 1 | एचडीबी के पास अद्वितीय विनिर्माण क्षमताएं हैं जिनका उपयोग ऑप्टिमस इंजीनियर सल्फ्यूरिक एसिड प्लांट इकोनाइज़र और सुपरहीटर डिजाइन करते समय करते हैं। |
| 2 | अक्सर यह ऑप्टिमस इकाइयों को उच्च गर्मी हस्तांतरण दक्षता के लिए कॉन्फ़िगर करने की अनुमति देता है जिसके परिणामस्वरूप कम सतह क्षेत्र की आवश्यकता होती है और, परिणामस्वरूप, एक कम मूल्य वाला उत्पाद। |
| 3 | एचडीबी अपनी क्षमताओं का उपयोग ट्यूबों को फिन और बेंड करने के लिए करता है, हेडरों को मशीनीकृत और निर्मित करता है, ट्यूब शीटों को ड्रिल करता है, सभी आवरण सामग्री को काटता है और तैयार करता है,और सभी दबाव भाग और आवरण वेल्ड प्रदर्शन. |
| 4 | इससे एचडीबी को विनिर्माण अनुक्रम और कार्यक्रम पर अधिक नियंत्रण प्राप्त हुआ है जिससे हमें समय पर वितरण प्रदर्शन का उल्लेखनीय रिकॉर्ड हासिल करने में मदद मिली है। |
एचआरएसजी इकोनॉमाइज़र
| 1 | आज के एचआरएसजी मॉड्यूलों के अर्थशास्त्री लंबवत लटकने वाले फ्यूटोब के साथ कॉन्फ़िगर किए जाते हैं।एचडीबी ने लगभग सभी एचआरएसजी ओईएम कंपनियों के लिए इकोनॉमाइज़र कॉइल का निर्माण किया है और प्रत्येक की अनूठी विशेषताओं को समझता है. |
| 2 | कई मामलों में, उपयोगिताएं हेडर और ट्यूब झुकने के अंदर प्रवाह त्वरित संक्षारण (एफएसी) का विरोध करने में मदद करने के लिए अपने इकोनॉमाइज़र को सादे कार्बन स्टील से मिश्र धातु सामग्री में अपग्रेड करना चाहती हैं। |
| 3 | एचडीबी इकोनाइज़र निर्माण के लिए एक स्टॉप शॉप है क्योंकि हम सभी सामग्रियों को तैयार करते हैं और सभी दबाव भाग और लगाव वेल्डिंग करते हैं,और कुंडल बंडल को इकट्ठा करते हैं. |
निर्माण और स्वीकृति मानदंड
| · | JB/T6512 "उच्च आवृत्ति प्रतिरोध वेल्डिंग सर्पिल फिन ट्यूब के साथ बॉयलर विनिर्माण प्रौद्योगिकी की शर्तें" |
| · | HG/T3181 "उच्च आवृत्ति प्रतिरोध वेल्डिंग सर्पिल फिन ट्यूब" |
| · | JB/T6511 "सर्पिल फिनड ट्यूब परीक्षण तकनीकी शर्तें". |
| · | JB1611 "बॉयलर ट्यूब मेन बॉक्स की स्थापना की शर्तें" |
| · | JB/T1612 "बॉयलर दबाव विनिर्माण शर्तें". |
| · | JB16I3 "बॉयलर के दबाव भागों के वेल्डिंग की शर्तें". |
*नोटःएचडी बॉयलर ग्राहक की आवश्यकता के अनुसार विशेष प्रकार के इकोनॉमाइज़र को अनुकूलित कर सकता है।
परीक्षण
| 1 | नवीनतम प्रकार की 'यू' झुकने वाली मशीन का उपयोग ट्यूबों के सटीक ठंडे झुकने के लिए किया जाता है। |
| 2 | स्टेनलेस स्टील में सभी प्रकार के हीट एक्सचेंजर, कंडेनसर, इकोनाइज़र, बॉयलर ट्यूबों के लिए झुकना किया जाता है। |
| 3 | 'यू' झुकने के बाद ट्यूबों को हाइड्रो टेस्ट किया जाता है और यदि अनुरोध किया जाए तो तनाव को कम किया जाता है। |
| 4 | मोड़ भाग पर मोटाई में कमी निर्धारित करने के लिए भी मॉकअप टुकड़े तैयार किए जाते हैं। |
| 5 | घुमाव वाले भाग पर रंगाई के प्रवेश करने वाले पदार्थों का परीक्षण दरारों, दोषों या किसी प्रकार के दोषों का पता लगाने के लिए किया जाता है। |
| 6 | परिवहन के दौरान किसी भी प्रकार के क्षति को रोकने के लिए विशेष पैकिंग प्रदान की जाती है। |
