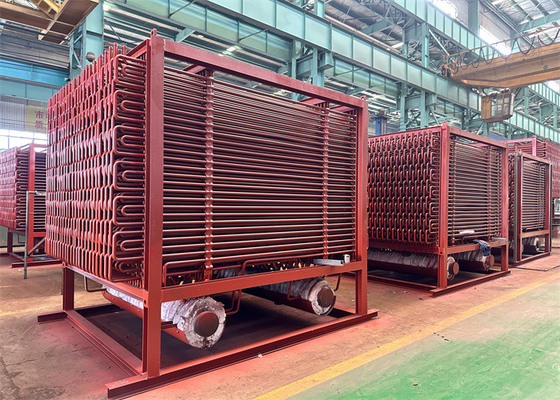

सर्पेन्टाइन ट्यूब SA210A1 बॉयलर इकोनोमाइज़र मैनिफोल्ड्स हैडर हाई / लो टेम्परेचर के साथ

सर्पेंटिन ट्यूब SA210A1 बॉयलर इकोनॉमाइज़र

विविधता

उपयोगिता बॉयलर अर्थशास्त्री

पैकेज बॉयलर इकोनाइज़र

एचआरएसजी इकोनॉमाइज़र

निर्माण और स्वीकृति मानदंड

*नोटःएचडी बॉयलर ग्राहक की आवश्यकता के अनुसार विशेष प्रकार के इकोनॉमाइज़र को अनुकूलित कर सकता है।

आंतरिक हीट एक्सचेंजर

1वाष्पीकरक से बाहर निकलने वाली गैस को अति गर्म करके और गैस कंप्रेसर की ओर जाने से भी उपशीतन का उत्पादन किया जा सकता है।

2ये प्रणाली तरल लाइन से गर्मी निकालती है लेकिन गैस कंप्रेसर के सक्शन को गर्म करती है।

3यह एक बहुत ही आम उपाय है जिससे यह सुनिश्चित हो सके कि गैस कंप्रेसर तक पहुंचे और तरल वाल्व तक पहुंचे।

4यह अधिकतम हीट एक्सचेंजर उपयोग की अनुमति देता है क्योंकि द्रव के तापमान को बदलने के लिए उपयोग किए जाने वाले हीट एक्सचेंजर के हिस्से को कम करता है,और अधिकतम मात्रा है जिसमें शीतलक अपने चरण बदल जाता है.

प्रतिस्पर्धात्मक लाभ

1ईंधन की बचत: ईंधन के दहन से निकलने वाली उच्च तापमान वाली ईंधन गैस को बॉयलर के पानी की दीवार के ट्यूबिंग, सुपरहीटर और रिहीटर में स्थानांतरित करने के बाद, तापमान बहुत अधिक हो जाता है।अर्थशास्त्री इसे गर्मी के नुकसान को रोकने के लिए आदर्श बनाता हैबॉयलर के धुआं में स्थित इकोनॉमिज़र धुआं गैस के तापमान को कम करता है और ग्राहक के ईंधन की लागत को कम करने के लिए गर्मी वसूली को अधिकतम करता है।

2- बॉयलर स्टीम ड्रम के काम करने की स्थितियों में सुधारः स्टीम ड्रम में प्रवेश करते समय, इकोनॉमाइज़र का उपयोग करके इसे गर्म करने के बाद फ़ीड वाटर का तापमान बढ़ाया जाता है।भाप ड्रम दीवार और फ़ीड वाटर के बीच तापमान अंतर के कारण थर्मल तनाव कम हो जाता है, इस प्रकार भाप ड्रम के सिकुड़ने और सूजने को कम करता है, और सेवा जीवन को बढ़ाता है।

3कोयले से चलने वाले बॉयलरों की लागत में कमी: कम तापमान वाली सामग्री का उपयोग करके बने बॉयलर इकोनाइज़र में पानी गर्म किया जा रहा है।यह उच्च तापमान बॉयलर पानी की दीवार पाइपिंग के लिए एक कम महंगा प्रतिस्थापन के लिए अर्थशास्त्री बनाता है, और बॉयलर के निर्माण की कुल लागत को कम करता है।

बॉयलर इकोनॉमाइज़र के मापदंड

बॉयलर इकोनॉमाइज़र की कार्य प्रक्रिया

बॉयलर में फीड वाटर को सुपरहीट भाप में गर्म करने से तीन चरण होते हैंः फीड वाटर प्रीहीटिंग, वाष्पीकरण और सुपरहीटिंग।तीन चरणों तीन अलग हीटिंग सतहों पर समाप्त कर रहे हैं. बॉयलर वाष्प और जल सर्किट तीन अलग-अलग हीटिंग सतहों के साथ-साथ उनके कनेक्टिंग पाइपों से बना होता है। बॉयलर इकोनाइज़र उनमें से एक है,और यह सही है उपकरण फ़ीड पानी को प्रीहीट करने के लिएइस प्रकार, यह बॉयलर भाप और पानी के सर्किट में बॉयलर कार्यशील द्रव के लिए सबसे कम तापमान वाली हीटिंग सतह है।इस उपकरण के माध्यम से गुजरने वाला कार्यशील द्रव एक चरण का पानी है ((गैर उबलता हुआ अर्थशास्त्री).
