| एमओक्यू: | 1 सेट / सेट 10 टन |
| कीमत: | बातचीत योग्य |
| मानक पैकेजिंग: | समुद्री यात्रा योग्य पैकिंग |
| वितरण अवधि: | तीस दिन |
| भुगतान विधि: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति क्षमता: | 500 टन प्रति माह |

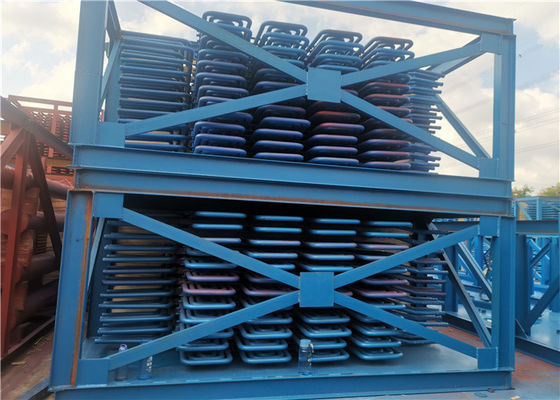

106 बी कार्बन स्टील बॉयलर अर्थशास्त्री हीट एक्सचेंज पार्ट एएसएमई मानक:
अर्थशास्त्री / हीट एक्सचेंजर परिचय
धुएं की अपशिष्ट गर्मी को पुनर्चक्रित करने के लिए बॉयलर टेल ग्रिप के निचले हिस्से पर अर्थशास्त्री स्थापित किया गया है, एक उपकरण हीटिंग बॉयलर संतृप्त जल ताप सतह के भाप ड्रम दबाव में पानी को खिलाता है, इसके उच्च तापमान ग्रिप गैस गर्मी के कारण, निकास तापमान को कम करता है ग्रिप गैस, ऊर्जा बचाने, दक्षता में सुधार, तथाकथित अर्थशास्त्री। स्टील ट्यूब अर्थशास्त्री दबाव से सीमित नहीं है, इसे उबलते प्रकार के रूप में इस्तेमाल किया जा सकता है, आमतौर पर 32 ~ 51 मिमी कार्बन स्टील ट्यूब के बाहरी व्यास द्वारा।गर्मी हस्तांतरण में सुधार के लिए कभी-कभी ट्यूब में पंख और पंख जोड़े जाते हैं।ट्यूबलर अर्थशास्त्री में क्षैतिज रूप से व्यवस्थित समानांतर कोहनी पाइप (आमतौर पर सर्पिन पाइप के रूप में जाना जाता है) होते हैं।
समारोह
1. अर्थशास्त्री एक बॉयलर की तरह भाप उत्पादन प्रणाली है।जब निकास वाल्व के माध्यम से इंजन सिलेंडर से निकास गैस का निर्वहन होता है तो यह पानी को गर्म करके भाप उत्पन्न करने के लिए बॉयलर में जाता है।
2. उन गैसों के बाद यह अर्थशास्त्री के माध्यम से जाती है शेष निकास गैस का तापमान अर्थशास्त्री में पानी गरम किया जाता है।यह भाप उत्पन्न करने में मदद करता है, और यह दक्षता में सुधार कर रहा है और ईंधन की खपत को बचा रहा है
3. एक अर्थशास्त्री बॉयलर निकास से अपशिष्ट गर्मी का उपयोग करता है, जो अन्यथा वातावरण में खो जाएगा (ज्यादातर मामलों में) बॉयलर में फ़ीड पानी को पहले से गरम करना। यह बॉयलर दक्षता में सुधार करता है और ईंधन लागत को कम करता है।
लाभ
1. कम तापमान वाली ग्रिप गैस की गर्मी को अवशोषित करें, धुएं के निर्वहन के तापमान को कम करें, धुएं के नुकसान को कम करें और ईंधन की बचत करें।
2. चूंकि स्टीम ड्रम में प्रवेश करने से पहले फ़ीड पानी को अर्थशास्त्री में गर्म किया जाता है, हीटिंग सतह पर फ़ीड पानी का गर्मी अवशोषण कम हो जाता है, और अर्थशास्त्री का उपयोग वाष्पीकरण हीटिंग सतह के हिस्से को उच्च लागत के साथ बदलने के लिए किया जा सकता है।
3, फ़ीड पानी के तापमान में वृद्धि, ड्रम में दीवार के तापमान के अंतर को कम करेगा, थर्मल तनाव को कम करने के लिए, ड्रम की सेवा जीवन का विस्तार करेगा।
विशेष विवरण
| विवरण | बॉयलर अर्थशास्त्री |
| सामग्री | मिश्र धातु इस्पात, कार्बन स्टील, SA210C, SA213T22, आदि। |
| सामग्री मानक | एएसटीएम, एन या आईएसओ आदि। |
| आयाम | अनुकूलन |
| वज़न |
न्यूनतम: 10 टन अधिकतम: 1000 टन |
| गलाने की प्रक्रिया: | ईएफ + एलएफ + वीडी |
| प्रक्रिया | सामग्री → पिंड → हॉट / कोल्ड-रोलिंग → हीट ट्रीटमेंट (सामान्यीकरण + तड़के) → निरीक्षण → रफ मशीनिंग → यूटी → दूसरा हीट ट्रीटमेंट → फिनिशिंग मशीनिंग → निरीक्षण |
| यूटी मानक | एएसटीएम A388 या EN10228, आदि |
तकनीकी निर्देश
सामग्री संरचना
गंभीर सर्पिल फिन ट्यूब, इनलेट और आउटलेट के हेडर, मोड़, फ्रेम और अन्य सहायक शामिल हैं।
संरचना व्यवस्था
लाइन / कंपित व्यवस्था में।
विविधता
उपयोगिता बॉयलर अर्थशास्त्री
| 1 | HDB उपयोगिता बॉयलरों के लिए अर्थशास्त्री का उत्पादन करता है, जिसमें बॉयलर के उच्च दबाव वाली भाप से बिजली का उत्पादन करने के लिए कोयले, लकड़ी, तेल या अन्य ठोस ईंधन से चलने वाले बॉयलर शामिल हैं। |
| 2 | ये अर्थशास्त्री आमतौर पर बॉयलर के पिछले पास में स्थित होते हैं और क्षैतिज रूप से चलने वाली ट्यूबों के साथ उन्मुख होते हैं। बॉयलर फीडवाटर गैस प्रवाह (काउंटरफ्लो कहा जाता है) की विपरीत दिशा में अर्थशास्त्री सर्किट के माध्यम से चलता है। |
| 3 | राख दूषण को कम करने के लिए नंगे ट्यूबों का उपयोग आम तौर पर किया जाता है, लेकिन कुछ बॉयलर ओईएम अपने अर्थशास्त्रियों को फिनड ट्यूबों के साथ डिजाइन करते हैं, या तो सर्पिल या लंबे पंख वाले। |
| 4 | एचडीबी या तो नंगे, सर्पिल फिनड या लंबी फिनेड ट्यूबों के साथ अर्थशास्त्री तत्वों का उत्पादन कर सकता है, और यदि आप चाहें, तो अपनी इकाई को अन्य ट्यूब-प्रकारों में से एक में फिर से डिज़ाइन करें।एचडीबी सभी उपयोगिता बॉयलर अर्थशास्त्रियों के लिए प्रतिस्थापन हेडर भी बना सकता है। |
पैकेज बॉयलर अर्थशास्त्री
| 1 | एचडीबी में अद्वितीय निर्माण क्षमताएं हैं जिनका ऑप्टिमस इंजीनियर सल्फ्यूरिक एसिड प्लांट अर्थशास्त्रियों और सुपरहीटर्स को डिजाइन करते समय पूरा फायदा उठाते हैं। |
| 2 | अक्सर यह ऑप्टिमस इकाइयों को उच्च गर्मी हस्तांतरण क्षमता के लिए कॉन्फ़िगर करने की अनुमति देता है जिसके परिणामस्वरूप कम सतह क्षेत्र की आवश्यकता होती है और इसके परिणामस्वरूप, कम कीमत वाला उत्पाद होता है। |
| 3 | HDB अपनी ऑन-साइट क्षमताओं का उपयोग ट्यूबों, मशीन को मोड़ने और हेडर बनाने, ट्यूबशीट को ड्रिल करने, सभी आवरण सामग्री को काटने और तैयार करने और सभी दबाव वाले हिस्से और केसिंग वेल्ड को करने के लिए करता है। |
| 4 | यह एचडीबी को विनिर्माण अनुक्रम और शेड्यूल पर अधिक नियंत्रण देता है जिससे हमें समय पर डिलीवरी प्रदर्शन का एक उल्लेखनीय रिकॉर्ड हासिल करने में मदद मिली है। |
एचआरएसजी अर्थशास्त्री
| 1 | आज के एचआरएसजी मॉड्यूल के अर्थशास्त्री फिनट्यूब के साथ कॉन्फ़िगर किए गए हैं जो लंबवत रूप से लटके हुए हैं।एचडीबी ने लगभग सभी एचआरएसजी ओईएम कंपनियों के लिए अर्थशास्त्री कॉइल तैयार किए हैं और प्रत्येक की अनूठी विशेषताओं को समझते हैं। |
| 2 | कई मामलों में, उपयोगिताएं अपने अर्थशास्त्रियों को सादे कार्बन स्टील से मिश्र धातु सामग्री में अपग्रेड करना चाहती हैं ताकि हेडर और ट्यूब बेंड के अंदर प्रवाह त्वरित जंग (एफएसी) का विरोध करने में मदद मिल सके। |
| 3 | एचडीबी अर्थशास्त्री निर्माण के लिए वन-स्टॉप शॉप है क्योंकि हम सभी सामग्री तैयार करते हैं और फिनट्यूब को फिनिंग करने, हेडर बनाने और कॉइल बंडल को इकट्ठा करने से लेकर सभी दबाव वाले हिस्से और अटैचमेंट वेल्डिंग का प्रदर्शन करते हैं। |
परीक्षण
| 1 | नवीनतम प्रकार की 'यू' बेंडिंग मशीन का उपयोग ट्यूबों के सटीक कोल्ड बेंडिंग के लिए किया जाता है। |
| 2 | स्टेनलेस स्टील सीमलेस के साथ-साथ वेल्डेड में सभी प्रकार के हीट एक्सचेंजर, कंडेनसर, इकोनॉमाइज़र, बॉयलर ट्यूब के लिए बेंडिंग किया जाता है। |
| 3 | 'यू' बेंडिंग ट्यूब के बाद हाइड्रो टेस्ट किया जाता है और मांगे जाने पर तनाव से राहत मिलती है। |
| 4 | इसके अलावा मोड़ वाले हिस्से पर मोटाई में कमी का निर्धारण करने के लिए नकली टुकड़े तैयार किए जाते हैं। |
| 5 | मोड़ वाले हिस्से पर डाई पेनेट्रेंट परीक्षण किया जाता है और दरारें, खामियां या किसी भी प्रकार के दोष का पता लगाया जाता है। |
| 6 | पारगमन के दौरान किसी भी नुकसान को रोकने के लिए विशेष पैकिंग प्रदान की जाती है। |
