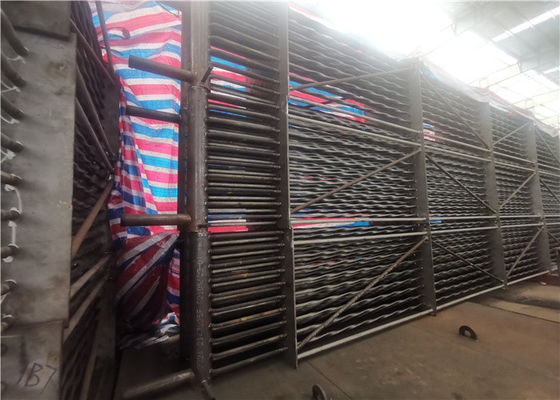

स्टेनलेस स्टील ट्विस्ट फ्लैट सर्पिल ट्यूब हीट एक्सचेंजर अर्थशास्त्री

स्टेनलेस स्टील मुड़ ट्यूब हीट एक्सचेंजर अर्थशास्त्री Sprial ट्यूब

अर्थशास्त्री / हीट एक्सचेंजर विवरण:

हीट एक्सचेंजर गर्मी के हिस्से को गर्म तरल पदार्थ से ठंडे तरल पदार्थ में स्थानांतरित करने के लिए एक उपकरण है।हीट एक्सचेंजर रासायनिक, पेट्रोलियम, बिजली, भोजन और कई अन्य औद्योगिक उत्पादन में महत्वपूर्ण भूमिका निभाता है।हीट एक्सचेंजर का व्यापक रूप से रासायनिक उत्पादन में उपयोग किया गया है, जैसे हीटर, कूलर, कंडेनसर, बाष्पीकरण और रीबॉयलर, आदि।

हीट एक्सचेंजर का ट्यूब बंडल कई मुड़ फ्लैट ट्यूबों से बना होता है, और ट्यूब बंडल की कठोरता को बढ़ाने के लिए ट्यूब बंडल के बाहर स्टील हुप्स की बहुलता की व्यवस्था की जाती है।पाइप की विशेष संरचना के कारण, पाइप के अंदर और बाहर तरल पदार्थ सर्पिल प्रवाह में होता है, और दोनों तरफ तरल पदार्थ का ताप विनिमय एक ही समय में मजबूत होता है।ट्यूब बंडल के बाहर विशेष चोक कॉइल संरचना ट्यूब बंडल और खोल के अंदर गर्मी हस्तांतरण माध्यम की लघु प्रवाह घटना पर काबू पाती है।बाफ़ल प्लेट के बिना यह हीट एक्सचेंजर, लागत को कम करता है, स्केलिंग और कंपन को कम करता है, विशेष रूप से मौजूदा शेल और ट्यूब हीट एक्सचेंजर परिवर्तन के लिए सुविधाजनक, रासायनिक, पेट्रोकेमिकल और अन्य उद्योगों में व्यापक अनुप्रयोग संभावनाओं में।

सर्पिल फ्लैट पाइप की निर्माण प्रक्रिया में "फ़्लैटनिंग" और "हॉट ट्विस्टिंग" शामिल हैं। बेहतर ट्विस्ट ट्यूब हीट एक्सचेंजर पारंपरिक शेल और ट्यूब हीट एक्सचेंजर जितना सरल है, लेकिन कई रोमांचक प्रगति हैं।इसने निम्नलिखित तकनीकी और आर्थिक लाभ प्राप्त किए हैं: बेहतर गर्मी हस्तांतरण, कम स्केलिंग, सही काउंटरकुरेंट, कम लागत, कोई कंपन नहीं, अंतरिक्ष की बचत, कोई बाधक तत्व नहीं।

ट्यूब की अनूठी संरचना के कारण, ट्यूब और शेल एक ही समय में सर्पिल गति में होते हैं, जो अशांति की डिग्री को बढ़ावा देता है। हीट एक्सचेंजर का कुल हीट ट्रांसफर गुणांक पारंपरिक हीट एक्सचेंजर की तुलना में 40% अधिक है, जबकि दबाव ड्रॉप लगभग समान है। हीट एक्सचेंजर को इकट्ठा करते समय, सर्पिल फ्लैट ट्यूब और चिकनी ट्यूब का भी उपयोग किया जा सकता है। हीट एक्सचेंजर एएसएमई मानकों के अनुसार सख्त रूप से निर्मित होता है। जहां शेल और ट्यूब हीट एक्सचेंजर्स और पारंपरिक उपकरणों का उपयोग किया जाता है, जैसे हीट एक्सचेंजर्स को बदला जा सकता है। यह सामान्य शेल और ट्यूब हीट एक्सचेंजर और प्लेट और फ्रेम हीट ट्रांसफर उपकरण का सर्वोत्तम मूल्य प्राप्त कर सकता है, और रासायनिक और पेट्रोकेमिकल उद्योग में व्यापक अनुप्रयोग संभावना है।

विशेष विवरण

आवेदन

विशिष्ट वाणिज्यिक और औद्योगिक अनुप्रयोगों में बॉयलर के संचालन के दौरान, ईंधन के ताप मूल्य का लगभग 10-20% स्टैक गैसों के साथ वातावरण में निष्कासित कर दिया जाता है।स्टैक अर्थशास्त्रियों को इस स्टैक गैस ऊर्जा हानि की महत्वपूर्ण मात्रा को पुनर्प्राप्त करने के लिए डिज़ाइन किया गया है, जिससे बॉयलर सिस्टम दक्षता में काफी सुधार हुआ है।अर्थशास्त्री का चयन करते समय कई विचार होते हैं:

• गैस साइड प्रेशर ड्रॉप।बॉयलर स्टैक पर जोड़ा गया बैक-प्रेशर दहन वायु प्रशंसक थ्रूपुट क्षमता को प्रभावित करता है।उपयुक्त सिस्टम संचालन और क्षमता को सुनिश्चित करने के लिए अर्थशास्त्री और दहन वायु पंखे का आकार ठीक से होना चाहिए।

• फीडवाटर तापमान।ट्यूब जंग को रोकने के लिए अर्थशास्त्री को फीडवाटर को कम किया जाना चाहिए और तापमान 220oF पर न्यूनतम सेटपॉइंट होना चाहिए।

• वाटर-साइड प्रेशर ड्रॉप।अर्थशास्त्री दबाव ड्रॉप को समायोजित करने के लिए फीडवाटर पंपों का आकार होना चाहिए।इसके अतिरिक्त, अर्थशास्त्री के माध्यम से उचित प्रवाह दर सुनिश्चित करने के लिए एक सतत मॉड्युलेटिंग फीडवाटर सिस्टम की आवश्यकता होती है।

कार्यशाला
