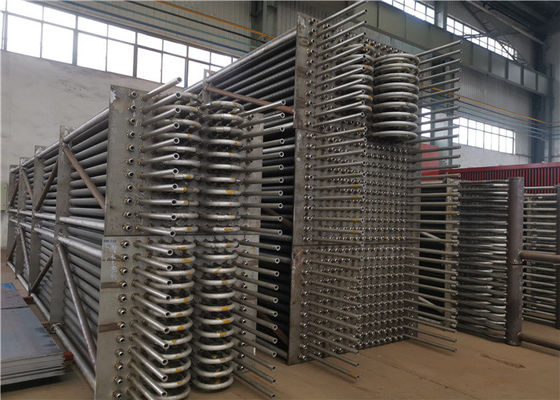

EN10228 क्षैतिज स्पियल फिन ट्यूब पावर प्लांट अर्थशास्त्री

पावर प्लांट में वर्टिकल स्पियल फिन ट्यूब इकोनॉमाइज़र थर्मल स्ट्रेस को कम करता है

अर्थशास्त्री विवरण

अर्थशास्त्री एक उपकरण है जो बॉयलर टेल ग्रिप के निचले हिस्से में निकास धुएं की अपशिष्ट गर्मी को पुनर्चक्रित करने के लिए स्थापित किया जाता है, बॉयलर फीड पानी को भाप ड्रम दबाव के तहत संतृप्त पानी की हीटिंग सतह में गर्म करता है, क्योंकि यह उच्च तापमान की गर्मी को अवशोषित करता है। ग्रिप गैस, ग्रिप गैस के निकास तापमान को कम करती है, ऊर्जा की बचत करती है और दक्षता में सुधार करती है, इसलिए इसे अर्थशास्त्री कहा जाता है।

ट्यूबलर अर्थशास्त्री दबाव से सीमित नहीं है और इसे उबलते प्रकार के रूप में इस्तेमाल किया जा सकता है।यह आम तौर पर 32 ~ 51 मिमी के बाहरी व्यास के साथ कार्बन स्टील पाइप से बना होता है।गर्मी हस्तांतरण में सुधार के लिए ट्यूब में पंख जोड़े जाते हैं।ट्यूबलर अर्थशास्त्री में समानांतर घुमावदार पाइप (सर्पिन के रूप में जाना जाता है) क्षैतिज रूप से व्यवस्थित होते हैं।

सर्पिल फिनड ट्यूब उच्च आवृत्ति वेल्डिंग विधि द्वारा सर्पिल ट्रैक के साथ नंगे ट्यूब पर स्टील की पट्टी को वेल्डिंग करके बनाई जाती है।फिन सामग्री घुमावदार प्रक्रिया और उच्च आवृत्ति वेल्डिंग के माध्यम से सर्पिल फिनड ट्यूब, फिन और ट्यूब दबाव को पूरी तरह पिघलने, अनुमानित 0 के संपर्क थर्मल प्रतिरोध, और वैकल्पिक थर्मल तनाव का सामना कर सकते हैं।वेल्डिंग के बाद कोई विकृति नहीं, ताकि बेस पाइप की असर क्षमता को कमजोर न किया जा सके, फिन से बेस पाइप की भीतरी दीवार तक गर्मी हस्तांतरण के लिए अनुकूल है। सर्पिल फिनेड पाइप द्वारा सर्पिन पाइप घाव (कोहनी भाग में कोई नहीं है) फिनडेड) ट्यूब समूह से बना है जो अर्थशास्त्री की हीटिंग सतह के रूप में है, जो कि स्पिअल फिनड अर्थशास्त्री है।

विशेष विवरण

आवेदन

विशिष्ट वाणिज्यिक और औद्योगिक अनुप्रयोगों में बॉयलर के संचालन के दौरान, ईंधन के ताप मूल्य का लगभग 10-20% स्टैक गैसों के साथ वातावरण में निष्कासित कर दिया जाता है।स्टैक अर्थशास्त्रियों को इस स्टैक गैस ऊर्जा हानि की महत्वपूर्ण मात्रा को पुनर्प्राप्त करने के लिए डिज़ाइन किया गया है, जिससे बॉयलर सिस्टम दक्षता में काफी सुधार हुआ है।अर्थशास्त्री का चयन करते समय कई विचार होते हैं:

• गैस साइड प्रेशर ड्रॉप।बॉयलर स्टैक पर जोड़ा गया बैक-प्रेशर दहन वायु प्रशंसक थ्रूपुट क्षमता को प्रभावित करता है।उपयुक्त सिस्टम संचालन और क्षमता को सुनिश्चित करने के लिए अर्थशास्त्री और दहन वायु पंखे का आकार ठीक से होना चाहिए।

• फीडवाटर तापमान।ट्यूब जंग को रोकने के लिए अर्थशास्त्री को फीडवाटर को कम किया जाना चाहिए और तापमान 220oF पर न्यूनतम सेटपॉइंट होना चाहिए।

• वाटर-साइड प्रेशर ड्रॉप।अर्थशास्त्री दबाव ड्रॉप को समायोजित करने के लिए फीडवाटर पंपों का आकार होना चाहिए।इसके अतिरिक्त, अर्थशास्त्री के माध्यम से उचित प्रवाह दर सुनिश्चित करने के लिए एक सतत मॉड्युलेटिंग फीडवाटर सिस्टम की आवश्यकता होती है।

अर्थशास्त्री कार्यशाला
