4kW कार्यक्षेत्र फिन ट्यूब थर्मल तनाव बॉयलर अर्थशास्त्री को कम करें

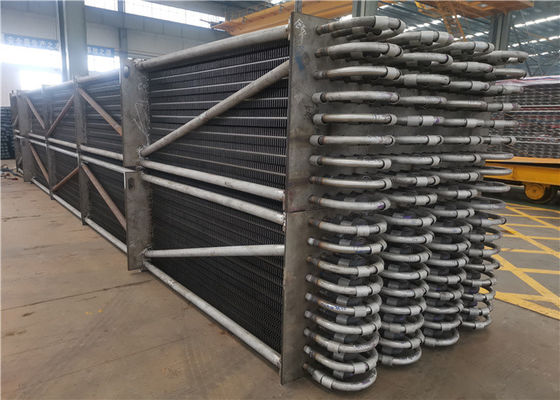

पावर प्लांट में वर्टिकल स्पियल फिन ट्यूब इकोनॉमाइज़र थर्मल स्ट्रेस को कम करता है

अर्थशास्त्री विवरण

अर्थशास्त्री एक उपकरण है जो बॉयलर टेल ग्रिप के निचले हिस्से में निकास धुएं की अपशिष्ट गर्मी को पुनर्चक्रित करने के लिए स्थापित किया जाता है, बॉयलर फीड पानी को भाप ड्रम दबाव के तहत संतृप्त पानी की हीटिंग सतह में गर्म करता है, क्योंकि यह उच्च तापमान की गर्मी को अवशोषित करता है। ग्रिप गैस, ग्रिप गैस के निकास तापमान को कम करती है, ऊर्जा की बचत करती है और दक्षता में सुधार करती है, इसलिए इसे अर्थशास्त्री कहा जाता है।

एच-टाइप फिनड ट्यूब अर्थशास्त्री एच-टाइप फिनड ट्यूब (जिसे एच-टाइप फिनड ट्यूब, फिनड ट्यूब, बटरफ्लाई ट्यूब भी कहा जाता है) द्वारा इकट्ठा किया गया एक कुशल गर्मी हस्तांतरण अर्थशास्त्री है।

1. संरचना: मूल रूप "एच" प्रकार और डबल "एच" प्रकार है, जो लाइन में व्यवस्थित है।

2. प्रदर्शन विशेषताएं:

(1) नंगे ट्यूब अर्थशास्त्री के बजाय एच-टाइप फिनड ट्यूब अर्थशास्त्री के साथ अर्थशास्त्री गर्मी हस्तांतरण क्षेत्र को बढ़ा सकता है, पाइप व्यवस्था की संख्या को कम कर सकता है, ताकि ग्रिप गैस परिसंचरण अनुभाग को बढ़ाया जा सके, धुएं की गति को कम किया जा सके, पहनने को कम किया जा सके। पाइप की पहनने की दर ग्रिप गैस प्रवाह दर की 3.33 शक्ति के समानुपाती होती है, यदि ग्रिप गैस का वेग 9M / s से 7m / s तक कम हो जाता है, तो पहनने की दर मूल के 43% तक कम हो जाएगी। उसी पर समय, प्रयोग से पता चलता है कि फिनड ट्यूब में फ्लाई ऐश को ट्यूब पंक्ति के मध्य में केंद्रित करने का प्रभाव होता है, इसलिए फिनड ट्यूब अर्थशास्त्री का संरचना पर पहनने को कम करने का प्रभाव होता है।

(2) एच-टाइप फिनड ट्यूब को डबल पाइप "डबल एच" टाइप फिनड ट्यूब में निर्मित किया जा सकता है, इसकी संरचना कठोर है, लंबी ट्यूब पंक्ति के मामले में इसका उपयोग किया जा सकता है।

(३) एच-टाइप फिनड ट्यूब इकोनॉमाइज़र को लाइन में व्यवस्थित किया गया है।एच-टाइप फिन अंतरिक्ष को कई छोटे क्षेत्रों में विभाजित करता है, जिसका वायु प्रवाह पर प्रवाह प्रभाव पड़ता है, जिससे पहनने में काफी कमी आती है।

(४) एच-टाइप फिन दोनों तरफ सीधे चैनलों के निर्माण के कारण सबसे अच्छा कालिख उड़ाने वाला प्रभाव प्राप्त कर सकता है।

(५) कॉम्पैक्ट स्पेस, कुल वजन बहुत कम हो जाता है, लागत कम हो जाती है।

(६) ऊर्जा की बचत और कम बिजली की खपत: जनरेटर सेट के लिए अर्थशास्त्री जनरेटर के धुएं की गर्मी के कम से कम दो तिहाई हिस्से को कम कर सकता है, और प्रति टन भाप में केवल २ ~ ४kW बिजली की खपत को कम कर सकता है।

(7) सरल संचालन और रखरखाव; श्रम की बचत: अर्थशास्त्री समग्र विधानसभा कारखाना, कम चलती भागों, सरल संरचना, स्थापित करने में आसान। उच्च स्तर का स्वचालन, सरल संचालन और रखरखाव, ऑपरेशन कर्मियों को कम कर सकता है।

समारोह

1. कम तापमान वाली ग्रिप गैस की गर्मी को अवशोषित करें, धुएं के निकास तापमान को कम करें, धुएं के नुकसान को कम करें और ईंधन की बचत करें।

2. चूंकि ड्रम में प्रवेश करने से पहले अर्थशास्त्री में फ़ीड पानी गरम किया जाता है, हीटिंग सतह पर फ़ीड पानी का गर्मी अवशोषण कम हो जाता है, और अर्थशास्त्री का उपयोग उच्च लागत वाली बाष्पीकरणीय हीटिंग सतह के हिस्से को बदलने के लिए किया जा सकता है।

3. जब फ़ीड पानी का तापमान बढ़ाया जाता है, तो दीवार के तापमान का अंतर कम हो जाएगा और भाप ड्रम के सेवा जीवन को बढ़ाने के लिए थर्मल तनाव को कम किया जाएगा।

विनिर्देश

आवेदन

संबंधित उद्योग: सीअसंबद्ध चक्र बिजली संयंत्र, हीट रिकवरी स्टीम जनरेटर (HRSG)।

अर्थशास्त्रियों को आमतौर पर a . के भाग के रूप में उपयोग किया जाता है गर्मी पुनः प्राप्त करने वाला भाप जेनरेटार (HRSG) a . में संयुक्त चक्रबिजली संयंत्र।एक HRSG में, पानी एक अर्थशास्त्री से होकर गुजरता है, फिर aबायलर और फिर एक सुपरहीटर.अर्थशास्त्री बॉयलर को तरल पानी से भरने से भी रोकता है जो बॉयलर के प्रवाह दर और डिजाइन को देखते हुए उबालने के लिए बहुत ठंडा है।
