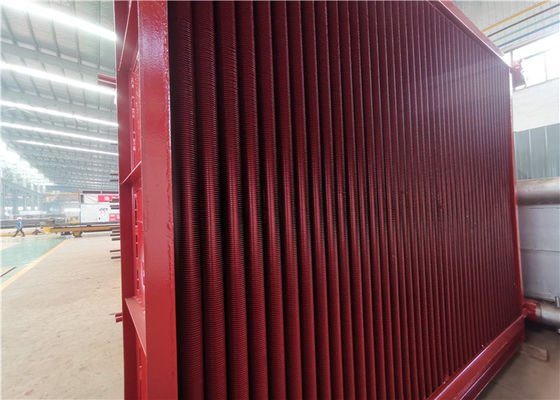

लंबवत स्पियल फिन ट्यूब पावर प्लांट अर्थशास्त्री थर्मल तनाव में कमी

पावर प्लांट में वर्टिकल स्पियल फिन ट्यूब इकोनॉमाइज़र थर्मल स्ट्रेस को कम करता है

अर्थशास्त्री विवरण

सर्पिल फिनड ट्यूब उच्च आवृत्ति वेल्डिंग विधि द्वारा सर्पिल ट्रैक के साथ नंगे ट्यूब पर स्टील की पट्टी को वेल्डिंग करके बनाई जाती है।फिन सामग्री घुमावदार प्रक्रिया और उच्च आवृत्ति वेल्डिंग के माध्यम से सर्पिल फिनड ट्यूब, फिन और ट्यूब दबाव को पूरी तरह पिघलने, अनुमानित 0 के संपर्क थर्मल प्रतिरोध, और वैकल्पिक थर्मल तनाव का सामना कर सकते हैं।वेल्डिंग के बाद कोई विकृति नहीं, ताकि बेस पाइप की असर क्षमता को कमजोर न किया जा सके, फिन से बेस पाइप की भीतरी दीवार तक गर्मी हस्तांतरण के लिए अनुकूल है। सर्पिल फिनेड पाइप द्वारा सर्पिन पाइप घाव (कोहनी भाग में नहीं है) फिनडेड) ट्यूब समूह से बना है जो अर्थशास्त्री की हीटिंग सतह के रूप में है, जो कि स्पिअल फिनड अर्थशास्त्री है।

अर्थशास्त्री एक उपकरण है जो बॉयलर टेल ग्रिप के निचले हिस्से में निकास धुएं की अपशिष्ट गर्मी को पुनर्चक्रित करने के लिए स्थापित किया जाता है, बॉयलर फीड पानी को भाप ड्रम दबाव के तहत संतृप्त पानी की हीटिंग सतह में गर्म करता है, क्योंकि यह उच्च तापमान की गर्मी को अवशोषित करता है। ग्रिप गैस, ग्रिप गैस के निकास तापमान को कम करती है, ऊर्जा की बचत करती है और दक्षता में सुधार करती है, इसलिए इसे अर्थशास्त्री कहा जाता है।

अर्थशास्त्रियों को आमतौर पर a . के भाग के रूप में उपयोग किया जाता है गर्मी पुनः प्राप्त करने वाला भाप जेनरेटार (HRSG) a . में संयुक्त चक्रबिजली संयंत्र।एक HRSG में, पानी एक अर्थशास्त्री से होकर गुजरता है, फिर aबायलर और फिर एक सुपरहीटर.अर्थशास्त्री बॉयलर को तरल पानी से भरने से भी रोकता है जो बॉयलर के प्रवाह दर और डिजाइन को देखते हुए उबालने के लिए बहुत ठंडा है।

नंगे ट्यूब अर्थशास्त्री की तुलना में, एच-फिनड ट्यूब अर्थशास्त्री ताप विनिमय क्षेत्र को बढ़ा सकता है और ट्यूबों की संख्या को कम कर सकता है।यह ग्रिप गैस प्रवाह की गति और घर्षण को कम करने के लिए ग्रिप गैस प्रवाह क्षेत्र को भी बढ़ा सकता है।
एच-फिनेड ट्यूब को डबल एच फिनेड ट्यूब के रूप में बनाया जा सकता है, जिसमें लंबी ट्यूब पंक्ति में फिट होने के लिए उच्च कठोरता होती है।
सर्पिल फिनड अर्थशास्त्री एक नया डिज़ाइन किया गया गर्मी हस्तांतरण उपकरण है, जिसमें गंभीर घर्षण और कम सेवा समय को दूर करने के लिए सर्पिल फिन ट्यूब होते हैं।

समारोह

1. कम तापमान वाली ग्रिप गैस की गर्मी को अवशोषित करें, धुएं के निकास तापमान को कम करें, धुएं के नुकसान को कम करें और ईंधन की बचत करें।

2. चूंकि ड्रम में प्रवेश करने से पहले अर्थशास्त्री में फ़ीड पानी गरम किया जाता है, हीटिंग सतह पर फ़ीड पानी का गर्मी अवशोषण कम हो जाता है, और अर्थशास्त्री का उपयोग उच्च लागत वाली बाष्पीकरणीय हीटिंग सतह के हिस्से को बदलने के लिए किया जा सकता है।

3. जब फ़ीड पानी का तापमान बढ़ाया जाता है, तो दीवार के तापमान का अंतर कम हो जाएगा और भाप ड्रम के सेवा जीवन को बढ़ाने के लिए थर्मल तनाव को कम किया जाएगा।

विनिर्देश

आवेदन

संबंधित उद्योग: सीअसंबद्ध चक्र बिजली संयंत्र, हीट रिकवरी स्टीम जनरेटर (HRSG)।

अर्थशास्त्रियों को आमतौर पर a . के भाग के रूप में उपयोग किया जाता है गर्मी पुनः प्राप्त करने वाला भाप जेनरेटार (HRSG) a . में संयुक्त चक्रबिजली संयंत्र।एक HRSG में, पानी एक अर्थशास्त्री से होकर गुजरता है, फिर aबायलर और फिर एक सुपरहीटर.अर्थशास्त्री बॉयलर को तरल पानी से भरने से भी रोकता है जो बॉयलर के प्रवाह दर और डिजाइन को देखते हुए उबालने के लिए बहुत ठंडा है।
