| एमओक्यू: | एक सेट |
| कीमत: | बातचीत योग्य |
| मानक पैकेजिंग: | आयरन फ्रेम पैकेज |
| वितरण अवधि: | 50 दिन |
| भुगतान विधि: | एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति क्षमता: | 500 टन / महीना |

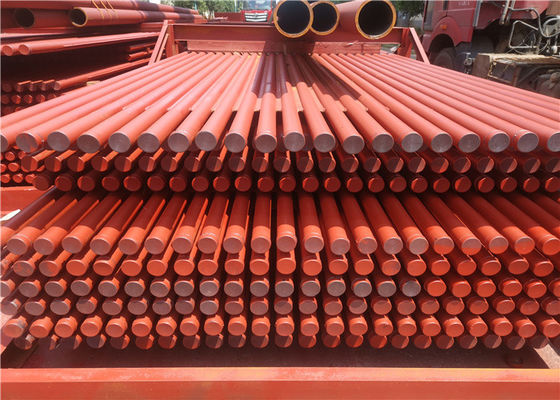

उच्च गर्मी अवशोषण दक्षता बॉयलर झिल्ली दीवार ट्यूब SA192 / SA36 ASME मानक
बॉयलर झिल्ली दीवार परिचय
बॉयलर की पानी की दीवारें झिल्ली की दीवारें होती हैं जो बीच में धातु की एक पट्टी के साथ या बिना वेल्डेड ट्यूबों से बनी होती हैं।ये दीवारें कोयला दहन कक्ष के घेरे का निर्माण करती हैं।पानी की दीवार ट्यूबों को बाष्पीकरणकर्ता अनुभाग के रूप में भी जाना जाता है;इनमें ज्यादातर तरल रूप में पानी होता है जो बॉयलर में उगते ही धीरे-धीरे वाष्पित हो जाता है।
1. मेम्ब्रेन दीवारों का व्यापक रूप से बॉयलर में उपयोगिता / बिजली स्टेशनों के लिए ताप विनिमय भाग के रूप में उपयोग किया जाता है।
2. मेम्ब्रेन वॉटर वॉल पैनल्स को स्टील ट्यूब और फ्लैट्स के साथ जोड़ा गया ताकि अच्छी सीलिंग सुनिश्चित की जा सके और नकारात्मक प्रेशर बॉयलर के एयर लीकेज फैक्टर को कम किया जा सके, फर्नेस में दहन की स्थिति में सुधार किया जा सके।
3. झिल्ली पानी की दीवार पैनल विकिरण गर्मी की सतह को बढ़ाते हैं और स्टील की खपत को बचाते हैं।
उत्पादन
एचडी बॉयलर पर्यावरण के अनुकूल आवश्यकता के रूप में पानी की दीवारों का उत्पादन करने के लिए जलमग्न-आर्क वेल्डिंग तकनीक का उपयोग करता है।
यह एक अच्छे मजबूत निर्माण और सीलिंग की गारंटी भी दे सकता है।
HDB उपयोगिता और औद्योगिक बॉयलरों के लिए प्रतिस्थापन बॉयलर पानी की दीवारों, बर्नर के उद्घाटन, निरीक्षण बंदरगाहों और दरवाजे प्रदान करता है।हाल ही में पूरी की गई परियोजनाओं में एक पूर्ण रीहीटर प्रतिस्थापन के हिस्से के रूप में रियर और साइडवॉल प्रतिस्थापन और दाईं ओर चित्रित द्विभाजित ट्यूबों के साथ स्टडेड बर्नर थ्रोट शामिल हैं।किसी भी ब्रांड के इंस्पेक्शन पोर्ट, कैमरा पोर्ट और एक्सेस डोर भी उपलब्ध हैं।
संरचना सुविधाएँ
1. जब खंडित पाइप पंक्ति को संयोजन फ्रेम पर फहराया जाता है, तो पाइप पंक्ति की चौड़ाई, लंबाई, समतलता और विकर्ण की जाँच करें और समायोजित करें। यदि ट्यूब पंक्ति की चौड़ाई निर्दिष्ट आकार से अधिक या कम है, तो फिन हो सकता है उपयुक्त लंबाई में कटौती, निर्दिष्ट आकार में समायोजित और फिर पुन: वेल्डेड। जब पाइप पंक्ति का विकर्ण अंतर एलओएम से अधिक हो जाता है, तो बड़े आकार वाले कुछ पाइपों के बीच के पंखों को विकर्ण अंतर को खत्म करने के लिए पाइप के बीच की दूरी को कम करने के लिए काटा जा सकता है, और तब पंखों को वेल्ड किया जा सकता है। जब पाइप पंक्ति की असमानता स्वीकार्य सीमा से अधिक हो जाती है, तो जैक के शीर्ष दबाव को ठीक करने के लिए गैन्ट्री फ्रेम का उपयोग किया जा सकता है।
2. पाइप पंक्ति का बट जोड़ एक पाइप से अलग होता है। वेल्डिंग के बाद एक पाइप का वेल्डिंग जोड़ लगभग 1-2 मिमी सिकुड़ जाता है, जिसका अन्य पाइपों पर कोई प्रभाव नहीं पड़ता है। लेकिन पाइप पंक्ति समान नहीं है, पाइप पंक्ति बट वेल्डिंग के दो खंड, यदि वेल्डिंग के अनुक्रम के एक तरफ से दूसरी तरफ, विरूपण के कारण पाइप के अंत तक वेल्डिंग बहुत बड़ी है। इसलिए, बट वेल्डिंग से पहले, इस वेल्डिंग की बट निकासी संयुक्त को व्यापक रूप से मापा जाना चाहिए, और बट निकासी के अनुसार बहुत छोटा, मध्यम, बहुत बड़ा वर्गीकरण है, यदि बट निकासी बहुत बड़ी या बहुत छोटी है, तो पाइप को काटने की विधि लेनी चाहिए, एक मध्यम छोटे पाइप के साथ प्रतिस्थापित किया जाना चाहिए। इस बार वेल्डिंग के सिकुड़ने से बड़े गैप वाला पाइप सोल्डरेबल हो जाएगा।पाइप वेल्डिंग के संकोचन विरूपण को कम करने के लिए, समरूपता और क्रॉस वेल्डिंग की विधि को अपनाया जाना चाहिए।
3. आगे और पीछे की वाटर कूलिंग वॉल के निचले हिस्से में फर्नेस बॉटम (कोल्ड ऐश बकेट) होता है, और रियर वाटर कूलिंग वॉल के ऊपरी हिस्से में फ्लेम एंगल होता है, इसलिए कंपोनेंट का आकार बड़ा होता है और आकार अधिक खास होता है , इसलिए गठबंधन करना मुश्किल है।
4. पिछली पानी की दीवार पाइप की सिंगल पास बॉल अन्य हीटिंग सतह पाइप से अलग होती है। क्योंकि ऊपरी हेडर बॉक्स में पीछे की पानी की दीवार में एक ज्वालारोधी कोण होता है, फ्लेमप्रूफ कोण झुकने वाले पाइप की संख्या पीछे की तरह ही होती है पानी की दीवार, फ्लेमप्रूफ एंगल की कठोरता को बढ़ाने के लिए, स्ट्रेट पाइप (सबसे भट्टी प्रकार) की काफी संख्या में स्पेसिंग भी होती है। फ्लेम एंगल और स्ट्रेट पाइप के चौराहे पर, इक्विडीमीटर स्पेशल-शेप्ड कास्ट स्टील टी (तीन- शाखा पाइप) स्थापित है। सीधी ट्यूब में और शीर्ष संबद्ध टैंक के बीच का जंक्शन छिद्र Φ 5 मिमी या Φ 10 मिमी के प्रतिबंधक से सुसज्जित है। इस तरह, अधिकांश कामकाजी माध्यम तुला पाइप ठंडा करने के लिए अनुकूल है लौ कोण, और काम कर रहे मध्यम तुला पाइप का एक छोटा हिस्सा यह सुनिश्चित करता है कि सीधे पाइप और घुमावदार पाइप में विस्तार की समान मात्रा हो, ताकि आंतरिक तनाव को कम किया जा सके, इसलिए गेंद से गुजरने की कठिनाई बढ़ जाती है।
लाभ
| 1 | भट्ठी की दीवार की रिसावरोधीता की गारंटी देने और दहन कक्ष के वायु रिसाव को कम करने के लिए। |
| 2 | दहन कक्ष के पूर्ण जल शीतलन को प्राप्त करने के लिए, और बॉयलर सहायक उपकरण झिल्ली पानी की दीवार पूरक फायरिंग की स्थिति के तहत कोकिंग को रोकने के लिए लाभ है। |
| 3 | थर्मल स्टोरेज क्षमता छोटी है, दहन कक्ष की वार्मिंग तेज है और शीतलन भी तेज है, जो बॉयलर के शुरू होने और भट्ठी के बंद होने के शीतलन समय को छोटा कर सकता है। |
| 4 | शीर्ष समर्थित वाटर कूल्ड दीवार को अपनाना अच्छा है और यह बॉयलर ढांचे के भार को कम कर सकता है, जो ओवरहैंग के लिए लाभकारी है। |
| 5 | नंगे ट्यूबों की तुलना में, झिल्ली पानी की दीवार ट्यूबों की गर्मी अवशोषण क्षमता में सुधार करती है। |
| 6 | कारखाने के प्रत्यक्ष बॉयलर झिल्ली पानी की दीवार बॉयलर भागों की प्रारंभिक संयोजन डिग्री में सुधार कर सकती है और स्थापना कार्यभार को कम कर सकती है। |
कार्यशाला
