उत्पत्ति के प्लेस: | Zhangjiagang, Jiangsu, चीन |
ब्रांड नाम: | HD Boiler |
प्रमाणन: | ISO9001/SGS/TUV/ASME/EN |
मॉडल संख्या: | झिल्ली जल दीवार |
न्यूनतम आदेश मात्रा: | एक सेट |
---|---|
मूल्य: | Negotiable |
पैकेजिंग विवरण: | समुद्री यात्रा योग्य पैकिंग |
प्रसव के समय: | तीस दिन |
भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | 500 टन / महीना |
शर्त: | नया | संरचना: | आग / पानी की नली |
---|---|---|---|
ईंधन: | कोयला / गैस / कोयला-निकाल / पानी की गर्मी | प्रकार: | ऊर्जा की बचत |
दबाव: | कम / उच्च दबाव | अनुप्रयोगों की सीमा: | औद्योगिक / पावर स्टेशन |
विशिष्टता: | स्वनिर्धारित | विनिर्माण स्तर: | ए |
सतह का उपचार: | चित्रित | coler: | लाल / नीले / काले |
हाई लाइट: | पिन बॉयलर वॉटर वॉल पैनल्स,एएसएमई वॉटर वॉल पैनल्स,एएसएमई बॉयलर वॉल पैनल्स |

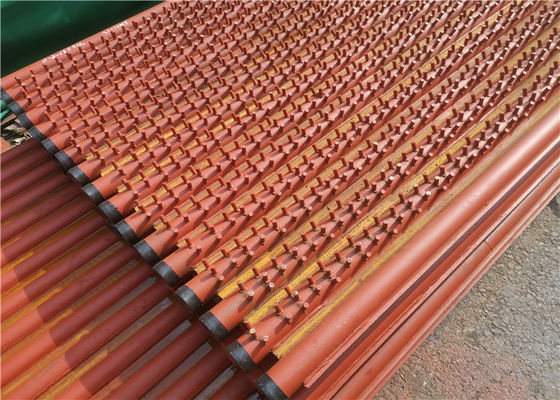

ASME मानक अनुकूलित विशिष्टता बॉयलर में पिन प्रकार बॉयलर पानी की दीवार पैनल पानी की दीवार ट्यूब:
उत्पाद वर्णन
इसे संगीन पानी की दीवार भी कहा जाता है।नंगे ट्यूब की सतह पर एक निश्चित लंबाई के गोल स्टील को वेल्ड करना आवश्यक है, और एक अग्नि सुरक्षा बेल्ट, एक स्लैग पूल और तरल स्लैग डिस्चार्जिंग के लिए एक स्लैग मेल्टिंग सेक्शन बनाने के लिए पानी की दीवार पर मजबूती से आग रोक कोटिंग करने के लिए पिन का उपयोग करना आवश्यक है। फर्नेस और साथ ही साइक्लोन फर्नेस का साइक्लोन ड्रम। इनर थ्रेडेड पाइप की पानी की दीवार पाइप की भीतरी दीवार पर सिंगल या मल्टीपल स्पाइरल ग्रूव्स वाली एक पाइप होती है।आंतरिक थ्रेडेड ट्यूबों का उपयोग एक बार-थ्रू बॉयलरों के उच्च ताप भार क्षेत्र में, उप-महत्वपूर्ण मापदंडों और मजबूर परिसंचरण बॉयलरों में या उच्च वाष्पीकरण दर वाले पानी की दीवार अनुभागों में किया जाता है।जब आंतरिक थ्रेडेड ट्यूब में काम करने वाला तरल पदार्थ बहता है, तो मजबूत गड़बड़ी होती है, जो भाप के पानी के मिश्रण में पानी के दबाव को ट्यूब की दीवार पर ले जाती है और बुलबुले को दीवार से दूर पानी से दूर ले जाने के लिए मजबूर करती है, इस प्रकार गठन को नष्ट कर देती है वाष्प फिल्म, उबलते गर्मी हस्तांतरण को बिगड़ने से रोकती है, और पानी की दीवार पैनल की ट्यूब दीवार के तापमान को कम करती है।
पैरामीटर
नाम | झिल्ली पानी पैनल |
सामग्री | कार्बन स्टील, मिश्र धातु, स्टेनलेस स्टील |
ट्यूब का आकार | Φ38 - 76 मिमी, या आवश्यकता अनुसार |
मानक | आईएसओ, एएसएमई |
नमूना | जड़ा हुआ |
आवेदन | बॉयलर दहन कक्ष के आसपास स्थापित करने योग्य |
झिल्ली जल दीवार के लाभ
१) ।भट्ठी की दीवार की रिसावरोधीता की गारंटी देने और दहन कक्ष के वायु रिसाव को कम करने के लिए।
2))।दहन कक्ष के पूर्ण जल शीतलन को प्राप्त करने के लिए, और बॉयलर सहायक उपकरण झिल्ली पानी की दीवार पूरक फायरिंग की स्थिति के तहत कोकिंग को रोकने के लिए लाभ है।
3))।थर्मल स्टोरेज क्षमता छोटी है, दहन कक्ष की वार्मिंग तेज है और कूलिंग भी तेज है, जो बॉयलर के शुरू होने और भट्ठी के बंद होने के शीतलन समय को छोटा कर सकती है।
4))।शीर्ष समर्थित वाटर कूल्ड दीवार को अपनाना अच्छा है और यह बॉयलर ढांचे के भार को कम कर सकता है, जो ओवरहैंग के लिए लाभकारी है।
5) नंगे ट्यूबों की तुलना में, झिल्ली पानी की दीवार ट्यूबों की गर्मी अवशोषण क्षमता में सुधार करती है।
6) कारखाने के प्रत्यक्ष बॉयलर झिल्ली पानी की दीवार बॉयलर भागों की प्रारंभिक संयोजन डिग्री में सुधार कर सकती है और स्थापना कार्यभार को कम कर सकती है।
विशेषताएं
1. लागू सामग्री की जानकारी के साथ ताकत गणना रिपोर्ट;
2. स्टील प्लेट, ट्यूब और वेल्डिंग रॉड की 100% एनडीटी (गैर-विनाशकारी निरीक्षण) रिपोर्ट;
3. 100% एक्स-रे निरीक्षण रिपोर्ट (वेल्डिंग सीम): पूरे बॉयलर की गुणवत्ता सुनिश्चित करने के लिए;
4. हाइड्रोलिक परीक्षण रिपोर्ट: मानक काम के दबाव और सुरक्षा सुनिश्चित करें
गुणवत्ता नियंत्रण
1. 200,000 वर्ग मीटर का निर्माण क्षेत्र
2. 80 इंजीनियर
3. 200 कोडित वेल्डर
4. 30 लाइसेंस प्राप्त निरीक्षक (एनडीटी स्तर- III प्रशिक्षक)
5. डिजाइन और निर्माण बॉयलर के लिए क्लास-ए लाइसेंस
6. आईएसओ 9001:2015 गुणवत्ता प्रणाली
7. पावर बॉयलरों का एएसएमई प्रमाणपत्र
8. एएसएमई 'एस', 'यू' और एनबी स्टाम्प प्राधिकरण
प्रमाणपत्र
कंपनी का परिचय
1985 में स्थापित, Zhangjiagang हुआ दांग बॉयलर कं, लिमिटेड (HD बॉयलर के रूप में व्यापार), बिजली संयंत्र का उत्पादन करता है;औद्योगिक;वयर्थ ऊष्मा;अपशिष्ट भस्मीकरण;बायोमास;ऑर्गेनिक हीट कैरियर और इलेक्ट्रिक स्टीम बॉयलर।हीटिंग सतहों की एक विस्तृत श्रृंखला के साथ, एचडी बॉयलर बाजार में बॉयलर डिजाइन, निर्माण, स्थापना, रखरखाव और बॉयलर दबाव भागों के प्रतिस्थापन सहित एक अनूठी सेवा लाता है।
