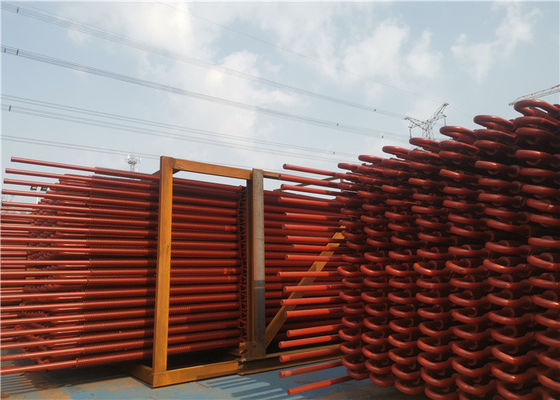

एएसएमई कार्बन स्टील सर्पेंटिन ट्यूब बॉयलर रिहीटर सुपरहीटर


बिजली संयंत्र के बॉयलर के लिए, यह सुपरहीट स्टीम के पैरामीटर में सुधार करके थर्मल पावर स्टेशन की थर्मल इकोनॉमी बढ़ाने का एक महत्वपूर्ण तरीका है।सुपरहीट भाप मापदंडों की वृद्धि धातु सामग्री द्वारा सीमित हैंसुपरहीटरों के डिजाइन को यह सुनिश्चित करना चाहिए कि हीटिंग सतह पाइपों की बाहरी दीवार का तापमान स्टील के ऑक्सीकरण प्रतिरोध के अनुमेय तापमान से कम हो,और इस बीच सुनिश्चित करें कि इसकी यांत्रिक शक्ति. बॉयलरों में उपयोग की जाने वाली धातु सामग्री के विकास के साथ, हमारे देश में पहले से ही उच्च दबाव, उच्च तापमान (9.8MPa) के लिए उच्च स्टेशन बॉयलर आम तौर पर लागू होते हैं,540 डिग्री) और सुपरहाई प्रेशर पैरामीटर.7 एमपीए, 540 और 555 डिग्री), और उप-महत्वपूर्ण दबाव मापदंडों ((16.7 एमपीए, 540 और 555 डिग्री) विकसित किया है। अब कई बॉयलर सुपरमहत्वपूर्ण दबाव मापदंडों ((24.5 एमपीए, 540-570 डिग्री) लागू करते हैं।और यहां तक कि बहुत कम इकाइयों उच्च दबाव और तापमान मापदंडों लागू करते हैं.




बड़े बिजली संयंत्रों के बॉयलरों के लिए सुपरहीटर और रीहीटर आवश्यक भाग हैं, जिन्होंने काफी हद तक बॉयलरों की सुरक्षा और अर्थव्यवस्था को प्रभावित किया है।सुपरहीटर हीटिंग सतहें होती हैं जो मुख्य भाप को सुपरनेचर तापमान से नामित सुपरहीटेड तापमान तक गर्म करती हैं।, और रीहीटर हीटिंग सतहें हैं जो भाप टरबाइन उच्च दबाव सिलेंडर से एक निश्चित तापमान तक निकास को गर्म करती हैं।यह -10-+5 डिग्री के नामित स्तर पर आउटलेट तापमान सुनिश्चित करने के लिए उन्हें समायोजित करने के लिए है.

बिजली संयंत्रों में बड़े बॉयलरों के लिए, सुपरहीटर और रीहीटर कुल हीटिंग सतहों में एक बड़ा हिस्सा बनाते हैं, उन्हें उन क्षेत्रों में व्यवस्थित किया जाना चाहिए जहां उच्च तापमान के साथ धुआं है.विद्युत संयंत्रों में ताप परिसंचरण की दक्षता में सुधार के लिए भाप के मूल मापदंडों में धीरे-धीरे सुधार करना आवश्यक है।भाप के दबाव में वृद्धि के लिए सुपरहीट भाप के लिए तापमान में इसी तरह की वृद्धि की आवश्यकता होती है, या भाप टरबाइन के बड़े चरण के निकास की आर्द्रता बहुत अधिक होगी, जो इसकी सुरक्षा को प्रभावित करेगी। इस प्रकार सुपरहीटर और रीहीटर के माध्यम से बहने वाला भाप उच्च तापमान वाला भाप है,उनके गर्मी हस्तांतरण प्रदर्शन काफी खराब है, जो यह निर्धारित करता है कि सुपरहीटर और रिहीटर के ट्यूब वॉल तापमान उच्च होते हैं।


सुपरहीटर और रीहीटर के कार्य और विशेषताएं

सुपरहीटर और रीहीटर के कार्य:

सुपरहीटर और रिहीटर हीटिंग सतहों के लिए महत्वपूर्ण भाग हैं, जिनका उपयोग भाप के तापमान को बढ़ाने के लिए किया जाता है,जिसका उद्देश्य भाप के एंथलपी में सुधार करना और बिजली संयंत्र के लिए थर्मल परिसंचरण दक्षता में और वृद्धि करना है.

सुपरहीटर एक निश्चित तापमान के साथ सुपरहीटेड स्टीम के लिए सुपरनेचुरल स्टीम को गर्म करने के लिए काम करते हैं। जब बॉयलर लोड या अन्य कार्य परिस्थितियों में परिवर्तन होता है,यह सुनिश्चित करने के लिए आवश्यक है कि सुपरहीटेड भाप तापमान सामान्य हो, और तापमान भिन्नता की स्वीकार्य सीमा के भीतर।

बिजली संयंत्र में थर्मल परिसंचरण से, दबाव और तापमान के मूल मापदंड अधिक है, परिसंचरण की थर्मल दक्षता बेहतर है,या भाप टरबाइन के पीछे भाप आर्द्रता बहुत अधिक हैजबकि सुपरहीयर भाप तापमान धातु सामग्री द्वारा सीमित है, वर्तमान में, धातु सामग्री की सीमा के कारण,अधिकांश बिजली संयंत्र के बॉयलरों के लिए अति ताप तापमान अभी भी 540-555 डिग्री के दायरे में है।, और भाप टरबाइन के पीछे के ब्लेड की भाप आर्द्रता को बहुत बड़ा होने से बचने के लिए, इस प्रकार मध्य पुनः ताप प्रणाली लागू की जाती है।

रिहीटर का कार्य भाप टरबाइन के उच्च दबाव सिलेंडर के निकास गैस को उस तापमान तक गर्म करना है जो सुपरहीट तापमान के करीब या उसके बराबर है।और फिर उन्हें मध्यम दबाव सिलेंडर और कम दबाव के लिए विस्तार और काम करने के लिए भेजने के लिए वाष्प टरबाइन के पीछे के ब्लेज़ की सूखापन बढ़ाने के लिएसामान्यतः पुनः गरम भाप का दबाव अति गरम भाप का पांचवां भाग होता है। पुनः गरम प्रणाली का प्रयोग बिजली संयंत्रों की थर्मल दक्षता को 4-5% तक बढ़ा सकता है।

अब तक हमारे देश में 125 मेगावाट से अधिक क्षमता वाले यूनिट सभी एक बार मध्य ताप प्रणाली लागू करते हैं। दो बार ताप फिर से परिसंचरण की थर्मल दक्षता में 2% की वृद्धि कर सकता है,लेकिन प्रणाली बहुत जटिल है, यह राष्ट्रीय इकाइयों के लिए लागू नहीं होता है, लेकिन यह विदेशी बड़े बॉयलरों के लिए आम है।




सिद्धांत

• सुपरहीटर का सिद्धांत बॉयलर के भाप उत्पन्न करने वाले ट्यूबों के समान है।
• उच्च तापमान पर गर्म गैसें सुपरहीटर ट्यूबों पर बहती हैं और भाप का तापमान बढ़ाती हैं, जिसकी परिमाण सुपरहीटर से बाहर निकलने वाली गैस के तापमान और गैस की गति पर निर्भर करती है।

आवेदन

संतृप्त भाप को गर्म करने के लिए इस्तेमाल किया जाता है, भाप का तापमान 900 डिग्री सेल्सियस तक हो सकता है।
बिजली उत्पादन बढ़ाने के लिए सुपरहीटर क्षमता का उन्नयन

हमें आवश्यक तकनीकी डेटा भेजें, जैसे भाप क्षमता, दबाव, आवश्यक तापमान आदि। हम तदनुसार डिजाइन करेंगे।

अंतर
