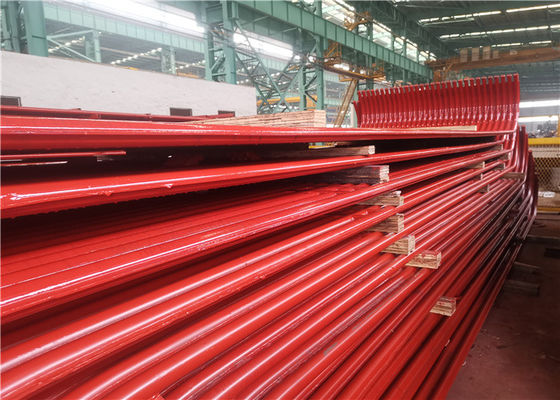

प्राकृतिक परिसंचरण CFB बॉयलर पानी की दीवार पैनलों एयर टाइट संरचना

प्राकृतिक परिसंचरण सीएफबी बॉयलर वाटर वॉल पैनल्स एयर टाइट स्ट्रक्चर

परिचय

पानी की दीवार सामग्री आमतौर पर कार्बन स्टील से बनी होती है।जब बॉयलर का दबाव 14 एमपीए से ऊपर होता है, तो मिश्र धातु इस्पात का भी आंशिक रूप से उपयोग किया जाता है।व्यास के बाहर पाइप: प्राकृतिक परिसंचरण बॉयलर आमतौर पर 51 ~ 83 मिमी का उपयोग करते हैं;कई मजबूर परिसंचरण बॉयलर और प्रत्यक्ष वर्तमान बॉयलर आमतौर पर 22 ~ 60 मिमी का उपयोग करते हैं।एक डीसी बॉयलर की पानी की दीवार प्राकृतिक परिसंचरण बॉयलर की तरह जरूरी नहीं है, और इसे क्षैतिज रूप से घिरा हुआ या अन्य रूपों में भी किया जा सकता है।जब पैरामीटर उच्च होते हैं, विशेष रूप से प्रत्यक्ष-वर्तमान बॉयलर में, भट्ठी के उच्च ताप भार क्षेत्र में गर्मी हस्तांतरण को बिगड़ने से रोकने के लिए, आंतरिक थ्रेडेड ट्यूबों का अक्सर उपयोग किया जाता है या ट्यूबों के अंदर स्पॉइलर स्थापित किए जाते हैं।

एक बाष्पीकरणीय ताप सतह जिसमें बॉयलर के चूल्हे की भीतरी दीवार पर कई समानांतर पाइप होते हैं।पानी की दीवार का कार्य भट्ठी में उच्च तापमान की लौ या ग्रिप गैस की तेज गर्मी को अवशोषित करना, ट्यूब में भाप या गर्म पानी का उत्पादन करना और भट्ठी की दीवार के तापमान को कम करना और भट्ठी की दीवार की रक्षा करना है।बड़ी क्षमता वाले बॉयलर में, भट्ठी में लौ का तापमान बहुत अधिक होता है, और गर्मी विकिरण की तीव्रता बहुत बड़ी होती है।बॉयलर में 40 ~ 50% या अधिक गर्मी पानी की दीवार द्वारा अवशोषित की जाती है।कुछ छोटी क्षमता वाले बॉयलरों को छोड़कर, आधुनिक वॉटर ट्यूब बॉयलरों में पानी की दीवार मुख्य बाष्पीकरणीय ताप सतह है।पानी की दीवार को इसकी संरचना के अनुसार प्रकाश ट्यूब प्रकार और झिल्ली प्रकार में बांटा गया है।लाइट ट्यूब वॉटर वॉल में साधारण बॉयलर स्टील पाइप (चित्र 1 लाइट ट्यूब वॉटर वॉल) होता है।पाइप की व्यवस्था जितनी करीब होगी, भट्ठी की दीवार का सुरक्षा प्रभाव उतना ही बेहतर होगा।भट्ठी की दीवारें बड़े पैमाने पर प्रकाश अपवर्तक और इन्सुलेशन सामग्री से बनी होती हैं।इन सामग्रियों को भट्ठी की दीवार में बनाया जा सकता है, या आसान स्थापना के लिए ट्यूबलर भट्ठी की दीवार बनने के लिए वाटर-कूल्ड दीवार पर रखा जा सकता है।

झिल्ली पानी की दीवार

झिल्ली पानी की दीवार एक वायुरोधी संरचना है जिसमें पाइप और पंख होते हैं। फायदे भट्ठी में कम हवा रिसाव हैं;पाइप-बिछाने वाली दीवार, इस्पात संरचना पर कम भार और बॉयलर की कम लागत का उपयोग कर सकते हैं;निलंबन संरचना का उपयोग करने में आसान और थर्मल विस्तार प्रणाली में सुधार, बड़े पैमाने पर मशीनीकृत उत्पादन, उच्च असेंबली दर, कम गर्मी भंडारण क्षमता और स्टार-अप और शटडाउन समय को छोटा करने के लिए उपयुक्त।नुकसान यह है कि निर्माण प्रक्रिया जटिल है।झिल्ली पानी की दीवार का उपयोग अक्सर बड़ी क्षमता, उच्च तापमान और उच्च दबाव बॉयलर में किया जाता है।

मध्यम, उच्च और अति-उच्च दबाव बॉयलरों के लिए सामग्री और पाइप व्यास, सामान्य जल परिसंचरण स्थितियों के तहत, पाइप की दीवार को अच्छी तरह से ठंडा किया जा सकता है, कार्बन स्टील पाइप का चयन किया जा सकता है।सब क्रिटिकल और सुपर क्रिटिकल प्रेशर बॉयलरों के लिए, गर्मी हस्तांतरण की गिरावट और उच्च मध्यम तापमान (विशेषकर जब सुपर क्रिटिकल पैरामीटर तक पहुंच जाते हैं) के लिए, आंतरिक थ्रेडेड ट्यूब (आंतरिक पर बहु-सिर सर्पिल खांचे) का उपयोग करना अक्सर आवश्यक होता है ट्यूब की दीवार, अंजीर में दिखाई गई विशिष्ट संरचना। 2) या सीआर-मो मिश्र धातु स्टील ट्यूब।झिल्ली पानी की दीवार के लिए, अधिकतम।पंखों के तापमान और तनाव की भी जाँच की जानी चाहिए।प्राकृतिक परिसंचरण बॉयलर की पानी की दीवार ट्यूबों का बाहरी व्यास आमतौर पर 42-76 मिमी है, उप-महत्वपूर्ण दबाव नियंत्रित परिसंचरण बॉयलर 42-51 मिमी हैं, और एक बार-थ्रू बॉयलर 22-42 मिमी हैं।

झिल्ली पानी की दीवार के मजबूत बिंदु

(1) भट्ठी की दीवार की सीलिंग सुनिश्चित करें और दहन कक्ष में हवा के रिसाव को कम करें।

(2) तीव्र दहन की स्थिति में कोकिंग को रोकने के लिए दहन कक्ष में पूर्ण जल शीतलन की प्राप्ति फायदेमंद है।

(3) बॉयलर के स्टार्ट-अप और शटडाउन के कूलिंग समय को इसकी छोटी गर्मी भंडारण क्षमता, तेज तापमान वृद्धि और दहन कक्ष में तेजी से ठंडा करने के कारण छोटा किया जा सकता है।

(4) पाइप-बिछाने भट्ठी की दीवार उपयुक्त है, जो बॉयलर फ्रेम के भार को बहुत कम करती है और यह निलंबन और उठाने के लिए सुविधाजनक है।

(5) नंगे ट्यूब प्रकार की तुलना में, ट्यूब की गर्मी अवशोषण क्षमता में सुधार होता है।

(6) यह बॉयलर घटकों की प्रति-असेंबली डिग्री में सुधार करता है, स्थापना कार्यभार को सुविधाजनक और कम करता है।
