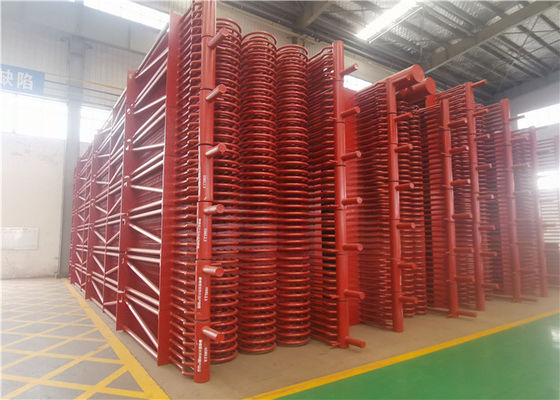

बॉयलर तेल / गर्म पानी हीट एक्सचेंजर औद्योगिक उपयोग में ASME अर्थशास्त्री

बॉयलर तेल / गर्म पानी हीट एक्सचेंजर औद्योगिक उपयोग में एएसएमई अर्थशास्त्री

एच-टाइप फिनड-ट्यूब अर्थशास्त्री एच-टाइप फिनड ट्यूब (जिसे एच-टाइप फिनड ट्यूब, फिनड ट्यूब, बटरफ्लाई ट्यूब भी कहा जाता है) द्वारा इकट्ठा किया गया एक उच्च दक्षता वाला ताप विनिमय अर्थशास्त्री है।

1, संरचना का रूप: मूल रूप "एच" और डबल "एच" प्रकार है, जो लाइन में व्यवस्थित है।

2, प्रदर्शन विशेषताओं

1) नंगे ट्यूब अर्थशास्त्री को एच-टाइप फिनड ट्यूब अर्थशास्त्री के साथ बदलने से गर्मी विनिमय क्षेत्र में वृद्धि हो सकती है और व्यवस्थित ट्यूबों की संख्या कम हो सकती है, इस प्रकार ग्रिप गैस प्रवाह क्रॉस सेक्शन में वृद्धि, ग्रिप गैस वेग को कम करने और पहनने को कम करना।चूंकि पाइप की पहनने की दर ग्रिप गैस प्रवाह दर की 3.33 शक्ति के समानुपाती होती है, यदि ग्रिप गैस का वेग 9 मीटर / सेकंड से घटाकर 7 मीटर / सेकंड कर दिया जाता है, तो पहनने की दर मूल के 43% तक कम हो जाएगी एक।साथ ही, प्रयोग से पता चलता है कि फिनड ट्यूब में ट्यूब पंक्ति के बीच में फ्लाई ऐश को केंद्रीकृत करने का कार्य होता है, इसलिए फिनड ट्यूब अर्थशास्त्री में संरचना में पहनने और आंसू को कम करने का कार्य होता है।

2) एच-टाइप फिनड ट्यूब को डबल-ट्यूब "डबल-एच" टाइप फिनड ट्यूब में बनाया जा सकता है।इसकी संरचना कठोर है और लंबी ट्यूब पंक्ति के मामले में इसका इस्तेमाल किया जा सकता है।

3) एच-टाइप फिनड ट्यूब अर्थशास्त्री को क्रम में व्यवस्थित किया गया है।एच-प्रकार के पंख अंतरिक्ष को कई छोटे क्षेत्रों में विभाजित करते हैं, जो वायु प्रवाह के प्रवाह को बराबर कर सकते हैं और पहनने और आंसू को बहुत कम कर सकते हैं।

४) एच प्रकार के पंखों में दोनों तरफ सीधे मार्ग बनने के कारण कालिख उड़ाने का सबसे अच्छा प्रभाव होता है।

5) अंतरिक्ष कॉम्पैक्ट है, कुल वजन बहुत कम हो गया है, और लागत कम हो गई है।

6) ऊर्जा की बचत और कम बिजली की खपत: इकाइयों को उत्पन्न करने के लिए अर्थशास्त्री जनरेटर से निकास गैस के कम से कम दो-तिहाई गर्मी के नुकसान को कम कर सकता है, और प्रति टन भाप में केवल 2-4 किलोवाट बिजली की खपत कर सकता है।

7) सरल संचालन और रखरखाव;श्रम की बचत: कम चलने वाले भागों, सरल संरचना और आसान स्थापना के साथ, अर्थशास्त्री को समग्र रूप से इकट्ठा और निर्मित किया जाता है।स्वचालन स्तर अधिक है, संचालन और रखरखाव सरल है, और ऑपरेटरों को कम किया जा सकता है।

बॉयलर एच फिनेड ट्यूब अर्थशास्त्री की सामग्री संरचना

गंभीर एच फिन ट्यूब, इनलेट और आउटलेट के हेडर, बेंड, फ्रेम और अन्य सहायक से मिलकर बनता है।

बॉयलर एच फिनड ट्यूब अर्थशास्त्री के लक्षण

१) ।हीट एक्सचेंज क्षेत्र जोड़ें और ट्यूबों की संख्या कम करें, धुएं की गति और घर्षण को कम करने के लिए धूआं प्रवाह अनुभाग क्षेत्र भी बढ़ाएं।
2))।एच टाइप फिन ट्यूब को एच टाइप फिन ट्यूब को दोगुना करने के लिए बनाया जा सकता है, लंबी ट्यूब पंक्ति को फिट करने के लिए उच्च कठोरता।
3))।एच प्रकार फिन अर्थशास्त्री ने कई छोटे क्षेत्रों में जगह बनाने के लिए लाइन में व्यवस्था की, घर्षण को कम करने के लिए औसत वायु प्रवाह।
4))।सबसे अच्छा ऐश-ब्लोइंग प्रभाव प्राप्त करने के लिए सीधे चैनल के साथ।
5).वजन कम करने और विनिर्माण लागत को कम करने के लिए कॉम्पैक्ट संरचना।

विशेष विवरण

लाभ

1. उत्कृष्ट पहनने का प्रतिरोध

घिसाव मुख्य रूप से पाइप पर ग्रे कणों के प्रभाव और काटने के प्रभाव के कारण होता है।30 डिग्री के स्तर पर पाइप के आसपास सबसे अधिक घिसावट है।जब S1/d=S2/d=2, यहां पहनने की मात्रा औसत मूल्य का 3 गुना है।

वायु प्रवाह की दिशा में परिवर्तन के कारण, दूसरी पंक्ति में सबसे गंभीर घिसाव होता है।जब S1/d=S2/d=2, दूसरी पंक्ति पहली पंक्ति के पहनने की तुलना में दोगुनी होती है, और बाद की पंक्ति में पहली पंक्ति की तुलना में आमतौर पर 30% से 40% अधिक होती है।

पहली पंक्ति की व्यवस्था क्रम में पहली पंक्ति की व्यवस्था के समान है। उन्हीं परिस्थितियों में, अनुदैर्ध्य ट्यूब बंडल का अधिकतम पहनना कंपित ट्यूब बंडल की तुलना में 3-4 गुना कम है।

पाइप की घर्षण गति ग्रिप गैस वेग KV3.33 के गैर-एकरूपता गुणांक के सीधे आनुपातिक है, और फ्लाई ऐश एकाग्रता केयू के गैर-एकरूपता गुणांक के सीधे आनुपातिक है।

एच-आकार के फिनड ट्यूब अर्थशास्त्री को क्रम में व्यवस्थित किया गया है।एच-आकार का पंख अंतरिक्ष को कई छोटे क्षेत्रों में विभाजित करता है और वायु प्रवाह पर एक समान प्रवाह प्रभाव डालता है।कंपित व्यवस्था के साथ ऑप्टिकल ट्यूब अर्थशास्त्री, सर्पिल फिन अर्थशास्त्री और अनुदैर्ध्य फिन अर्थशास्त्री की तुलना में, अन्य परिस्थितियों में पहनने का जीवन 3-4 गुना अधिक है।

ग्रिप गैस साइड डैम्पर मोड़ वाले हिस्से की सुरक्षा करता है।

2. कम धूल संचय

पाइप के पीछे और हवा की तरफ राख का निर्माण होता है। अव्यवस्था से पाइप को परिमार्जन करना आसान है, और पीठ पर कम धूल जमा होती है। जहां तक ​​​​पाइप की व्यवस्था क्रम में है, इस तथ्य के कारण कि हवा का प्रवाह फ्लश करना आसान नहीं है पाइप के पीछे, गलत कॉलम की तुलना में क्रम में पाइप व्यवस्था में अधिक राख जमा होती है।

एच-टाइप फिन को पाइप के दोनों किनारों पर वेल्डेड किया जाता है, जो राख जमा नहीं करता है, जबकि वायु प्रवाह सीधे बहता है, वायु प्रवाह दिशा नहीं बदलता है, और फिन राख जमा नहीं करता है।

एच-टाइप फिन के बीच में 4-10 का अंतर छोड़ दिया जाता है, जो धूल जमा करने के लिए पाइप फिन को स्वीप करने के लिए वायु प्रवाह का मार्गदर्शन कर सकता है।

जैसा कि फिन का सर्पिल कोण प्रवाह की दिशा का मार्गदर्शन करता है, फिन ट्यूब का राख संचय अधिक गंभीर होता है, और अर्थशास्त्री जो ढीली राख नहीं बनाता है उसका उपयोग नहीं किया जा सकता है। फील्ड ऑपरेशन से पता चलता है कि एच-आकार की फिन ट्यूब राख जमा नहीं करती है , जबकि सर्पिल पंख गंभीरता से है।

अनुदैर्ध्य फिन ट्यूब फिन के साथ हवा के प्रवाह से बनती है क्योंकि फिन सतह पर और संचित राख के पीछे वेल्डेड होता है। कुछ क्षेत्रों में धूल जमा होने का खतरा होता है।

एच-आकार का पंख, जो दोनों तरफ एक सीधा चैनल बनाता है, का सबसे अच्छा उड़ाने वाला प्रभाव होता है।

3. कॉम्पैक्ट स्पेस और कम लागत

पाइप सेट बहुत कॉम्पैक्ट है और पूंछ के धुएं की ऊंचाई को अच्छी तरह से कम कर देता है।

कुल वजन बहुत कम हो जाता है और निलंबन प्रणाली का भार कम हो जाता है।

अर्थशास्त्री और इंटीग्रल बॉयलर की लागत कम करें।

4. धुएं के पार्श्व प्रतिरोध को कम करें

प्रेरित पंखे की परिचालन और निवेश लागत को कम करें।

5. वेल्डिंग संयुक्त को कम करें और विश्वसनीयता में सुधार करें।
