| उत्पत्ति के प्लेस: | चीन, झांगजीगांग शहर |
| ब्रांड नाम: | HD BOILER |
| प्रमाणन: | ISO9001 , SGS , TUV , ASME , EN |
| मॉडल संख्या: | गरम करनेवाला |
| न्यूनतम आदेश मात्रा: | 2 सेट / सेट 10 टन |
|---|---|
| मूल्य: | Negotiable |
| पैकेजिंग विवरण: | समुद्री यात्रा योग्य पैकिंग |
| प्रसव के समय: | 60days |
| भुगतान शर्तें: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति की क्षमता: | 500 टन प्रति माह |
| सामग्री: | कार्बन स्टील / मिश्र धातु इस्पात / स्टेनलेस स्टील | प्रयोग: | पावर स्टेशन / चीनी मिल |
|---|---|---|---|
| प्रकार: | प्राकृतिक परिसंचरण | संरचना: | हॉट / वाटर ट्यूब |
| उत्पादन: | भाप | ईंधन: | कोयला / गैस / तेल से चलने वाली, पानी की गर्मी |
| हाई लाइट: | ASME Flue Gas Economizer,पावर प्लांट Flue Gas Economizer,cfb Flue Gas Economizer |
||

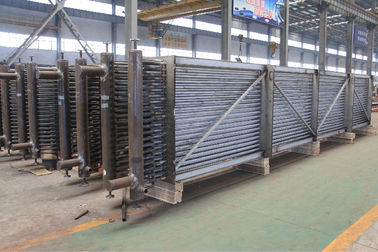

पावर प्लांट के लिए ASME स्टैंडर्ड लो / हाई प्रेशर फ्ल्यू गैस इकोनॉइज़र हीट एफिशिएंसी सॉलिड फिन ट्यूब
परिचय
बायलर इकोनॉमीज़र्स फिनिश्ड ट्यूब के साथ हीट एक्सचेंज डिवाइस होते हैं जो एक तरल, कभी-कभी पानी को गर्म करते हैं, हालांकि कभी-कभी तरल के उबलते उद्देश्य से अधिक नहीं होते हैं।हम तीन प्रकार के बॉयलर अर्थशास्त्री, नंगे ट्यूब अर्थशास्त्री, एच वित्तपोषित ट्यूब अर्थशास्त्री और सर्पिल वित्तपोषित ट्यूब अर्थशास्त्री का निर्माण कर सकते हैं।एच-फिनेड ट्यूब इकोनॉइज़र उच्च कुशल हीट एक्सचेंजर अर्थशास्त्री है जो एच-फिन्ड ट्यूब से मिलकर बनता है।
नंगे ट्यूब अर्थशास्त्री के साथ तुलना में, एच-फिनेड ट्यूब इकोनॉइज़र हीट एक्सचेंज क्षेत्र को बड़ा कर सकता है और ट्यूबों की संख्या को कम कर सकता है।यह भी ग्रिप गैस प्रवाह की गति और घर्षण को कम करने के लिए ग्रिप गैस प्रवाह क्षेत्र को बढ़ा सकता है।
एच-फिनेड ट्यूब को डबल एच फाइनड ट्यूब के रूप में बनाया जा सकता है, जिसमें लंबी ट्यूब पंक्ति फिट करने के लिए उच्च कठोरता है।
सर्पिल जुर्माना अर्थशास्त्री एक नया डिज़ाइन किया गया हीट ट्रांसफर उपकरण है, जिसमें गंभीर घर्षण और कम सेवा समय को पार करने के लिए सर्पिल फिन ट्यूब होते हैं।
विशेष विवरण
| विवरण | बॉयलर अर्थशास्त्री |
| सामग्री | मिश्र धातु इस्पात, कार्बन स्टील, SA210C, SA213T22, आदि। |
| सामग्री मानक | एएसटीएम, एन या आईएसओ आदि। |
| आयाम | अनुकूलन |
| वजन |
न्यूनतम: 10 टन अधिकतम: 1000 टन |
| गलाने की प्रक्रिया: | EF + LF + VD |
| प्रोसेस | सामग्री → भूल गए → हॉट / कोल्ड-रोलिंग → हीट ट्रीटमेंट (नॉर्मल + टेम्परिंग) → इंस्पेक्शन → रफ मशीनिंग → UT → 2nd हीट ट्रीटमेंट → फिनिशिंग मशीनिंग → निरीक्षण |
| UT मानक | एएसटीएम A388 या EN10228, आदि |
तकनीकी निर्देश
सामग्री संरचना
सर्पिल फिन ट्यूब्स, इनलेट और आउटलेट के हेडर, बेंड, फ्रेम और अन्य सहायक के एक गंभीर से मिलकर बनता है।
संरचना की व्यवस्था
लाइन में / कंपित व्यवस्था।
समारोह
बॉयलर में फीड वॉटर से तीन चरण सुपरहिट स्टीम में गर्म होते हैं: फीड प्रीहेटिंग, वाष्पीकरण, और सुपरटिंग।तीन चरणों को तीन अलग-अलग हीटिंग सतहों पर समाप्त किया जाता है।बॉयलर की भाप और पानी के सर्किट तीन अलग-अलग हीटिंग सतहों के साथ-साथ उनके कनेक्टिंग पाइप से बने होते हैं।बॉयलर अर्थशास्त्री उनमें से एक हैं, और यह फ़ीड पानी को पहले से गरम करने के लिए उपकरण सही है।इस प्रकार, यह बॉयलर स्टीम और पानी सर्किट में बॉयलर के काम करने वाले तरल पदार्थ के लिए सबसे कम तापमान के साथ हीटिंग सतह है।इस उपकरण के माध्यम से काम कर रहे तरल पदार्थ मोनोफैसिक पानी (गैर-उबलते अर्थशास्त्री) है।(अधिकांश मामलों में) बॉयलर में फीड पानी को पहले से गरम करना। यह बॉयलर की दक्षता में सुधार करता है और ईंधन की लागत को कम करता है।
वैराइटी
उपयोगिता बॉयलर अर्थशास्त्री
| 1 | HDB यूटिलिटी बॉयलरों के लिए इकाइयाँ तैयार करता है, जिसमें बॉयलर के उच्च दबाव वाली भाप से विद्युत् का उत्पादन करने के लिए कोयला, लकड़ी, तेल या अन्य ठोस ईंधनों से निकाले गए बॉयलर शामिल होते हैं। |
| २ | ये अर्थशास्त्री आमतौर पर बॉयलर के पिछले पास में स्थित होते हैं और क्षैतिज रूप से चलने वाली नलियों के साथ उन्मुख होते हैं। बॉयलर फीडवॉटर गैस प्रवाह (जिसे काउंटरफ्लो कहा जाता है) के विपरीत दिशा में अर्थशास्त्री सर्किट से चलता है। |
| ३ | एश ट्यूब को आमतौर पर राख के धुएं को कम करने के लिए उपयोग किया जाता है, लेकिन कुछ बॉयलर ओईएम ने अपने अर्थशास्त्रियों को पंख वाले ट्यूबों के साथ सर्पिल या लंबे पंख वाले डिजाइन दिए हैं। |
| ४ | HDB अर्थशास्त्री तत्वों को नंगे, सर्पिल पंख वाले या लंबे पंख वाले ट्यूबों के साथ उत्पन्न कर सकता है, और यदि आप चाहें, तो अपनी इकाई को अन्य ट्यूब-प्रकारों में से एक में फिर से डिज़ाइन करें।एचडीबी सभी उपयोगिता बॉयलर अर्थशास्त्रियों के लिए प्रतिस्थापन हेडर भी बना सकता है। |
पैकेज बॉयलर अर्थशास्त्री
| 1 | एचडीबी की अद्वितीय विनिर्माण क्षमता है कि ऑप्टिमस इंजीनियर सल्फ्यूरिक एसिड प्लांट के अर्थशास्त्रियों और सुपरहिटर्स को डिजाइन करते समय पूरा फायदा उठाते हैं। |
| २ | अक्सर यह ऑप्टिमस इकाइयों को उच्च गर्मी हस्तांतरण क्षमता के लिए कॉन्फ़िगर करने की अनुमति देता है जिसके परिणामस्वरूप सतह क्षेत्र की आवश्यकता कम हो जाती है और, परिणामस्वरूप, कम कीमत वाला उत्पाद। |
| ३ | एचडीबी अपनी ऑन-साइट क्षमताओं का उपयोग करता है और ट्यूबों को मोड़ने और मोड़ने के लिए मशीन, हेडर तैयार करता है, ट्यूबशीट ड्रिल करता है, सभी आवरण सामग्री को काटता है, और सभी दबाव भाग और आवरण वेल्ड करता है। |
| ४ | यह विनिर्माण अनुक्रम और अनुसूची के एचडीबी को अधिक नियंत्रण देता है जिसने हमें समय पर डिलीवरी प्रदर्शन का एक उल्लेखनीय रिकॉर्ड हासिल करने में मदद की है। |
HRSG के अर्थशास्त्री
| 1 | आज के एचआरएसजी मॉड्यूल के लिए अर्थशास्त्रियों को लंबवत रूप से लटकाए गए फिनबुट्स के साथ कॉन्फ़िगर किया गया है।HDB ने लगभग सभी HRSG ओईएम कंपनियों के लिए अर्थशास्त्री कॉइल गढ़े हैं और प्रत्येक की अनूठी विशेषताओं को समझते हैं। |
| २ | कई मामलों में, उपयोगिताओं ने अपने अर्थशास्त्रियों को सादे कार्बन स्टील से एक मिश्र धातु सामग्री में अपग्रेड करने की इच्छा व्यक्त की ताकि हेडर और ट्यूब झुकता के अंदर प्रवाह त्वरित जंग (एफएसी) का विरोध करने में मदद मिल सके। |
| ३ | HDB अर्थशास्त्री निर्माण के लिए एक बंद दुकान है क्योंकि हम सभी सामग्रियों को तैयार करते हैं और दबाव वाले भाग और अनुलग्नक वेल्डिंग के सभी कार्य करते हैं, फिनबुट्स को खत्म करने, हेडर को गढ़ने और कॉइल बंडल को इकट्ठा करने से। |
विनिर्माण और स्वीकृति मानदंड
| · | JB / T6512 "बॉयलर एक उच्च आवृत्ति प्रतिरोध वेल्डिंग सर्पिल फिन ट्यूब निर्माण प्रौद्योगिकी की स्थिति के साथ" |
| · | HG / T3181 "उच्च आवृत्ति प्रतिरोध वेल्डिंग सर्पिल फिन ट्यूब" |
| · | जेबी / T6511 "सर्पिल पंख वाला ट्यूब परीक्षण तकनीकी स्थिति।" |
| · | JB1611 "बॉयलर ट्यूब माने बॉक्स विधानसभा की स्थिति" |
| · | जेबी / टी 1612 "बॉयलर दबाव बनाने की स्थिति।" |
| · | JB16I3 "बॉयलर दबाव भागों वेल्डिंग की स्थिति।" |
* नोट: HD BOILER ग्राहक की आवश्यकता के अनुसार विशेष प्रकार के अर्थशास्त्री का उल्लेख कर सकता है।
गुणवत्ता नियंत्रण
1. लागू सामग्री की जानकारी के साथ प्रभाव परीक्षण और शक्ति गणना रिपोर्ट।
2. स्टील प्लेट, ट्यूब और इलेक्ट्रोड की 100% एनडीटी (गैर-विनाशकारी निरीक्षण) रिपोर्ट
3. एक्स-रे, γ- रे और तरल प्रवेश परीक्षा परीक्षण रिपोर्ट (वेल्डिंग सीम): पूरे बॉयलर की गुणवत्ता सुनिश्चित करने के लिए
4. हाइड्रोलिक परीक्षण रिपोर्ट: मानक काम के दबाव और सुरक्षा सुनिश्चित करें
