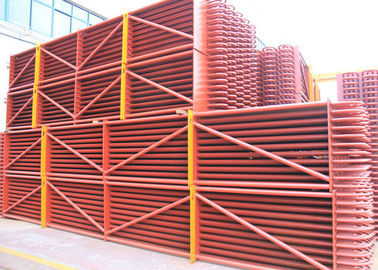

हीट रिकवरी बॉयलर अर्थशास्त्री कार्बन स्टील या स्टेनलेस स्टील
उत्पाद विवरण
| सामग्री: | कार्बन स्टील या स्टेनलेस स्टील | प्रकार: | अर्थशास्त्री, फिनेड ट्यूब |
|---|---|---|---|
| आवेदन: | पावर प्लांट बॉयलर, हीट रिकवरी | उत्पाद: | हीट अर्थशास्त्री |
| मानक: | ASME, EN, GB | प्रमाणन: | ISO, SGS, ASME, EN |
| प्रमुखता देना |
पावर प्लांट अर्थशास्त्री,बॉयलर के लिए अर्थशास्त्री |
||
उत्पाद का वर्णन
स्टील बॉयलर अर्थशास्त्री पावर स्टेशन और उद्योग के लिए उच्च तापीय क्षमता के साथ
बॉयलर अर्थशास्त्री का सारांश
बॉयलर में फीड वॉटर से तीन चरण सुपरहिट स्टीम में गर्म होते हैं: फीड प्रीहेटिंग, वाष्पीकरण, और सुपरटिंग।तीन चरणों को तीन अलग-अलग हीटिंग सतहों पर समाप्त किया जाता है।बॉयलर की भाप और पानी के सर्किट तीन अलग-अलग हीटिंग सतहों के साथ-साथ उनके कनेक्टिंग पाइप से बने होते हैं।बॉयलर अर्थशास्त्री उनमें से एक हैं, और यह फ़ीड पानी को पहले से गरम करने के लिए उपकरण सही है।इस प्रकार, यह बॉयलर स्टीम और पानी सर्किट में बॉयलर के काम करने वाले तरल पदार्थ के लिए सबसे कम तापमान के साथ हीटिंग सतह है।इस उपकरण के माध्यम से काम कर रहे तरल पदार्थ मोनोफैसिक पानी (गैर-उबलते अर्थशास्त्री) है।
बॉयलर अर्थशास्त्री का कार्य सिद्धांत
बायलर इकोनोमाइजर फ्ल्यू गैस हीट का उपयोग करके फीड वॉटर को गर्म करने के लिए हीट एक्सचेंजर की तरह है।ट्यूब के बाहर से आने वाली फ्ल्यू गैस, ट्यूब की दीवार पर ऊष्मा को गुजारते हुए, ट्यूब बंडल को पार करती हुई नीचे और ऊपर-नीचे प्रवाहित होती है।पानी नीचे से ऊपर की ओर बह रहा है, और ट्यूब की दीवार से गर्मी को अनुपस्थित करता है, और इसका तापमान अधिक हो रहा है।इस तरह न केवल धातु की खपत को बचाने के लिए गर्मी हस्तांतरण का मुकाबला कर सकते हैं, बल्कि पानी / भाप के प्रवाह और निकास के साथ-साथ घटते हुए संलयन के लिए भी अच्छा है।एक और, यह तरीका धूल की सफाई के लिए अच्छी तरह से काम करता है।
बॉयलर अर्थशास्त्री के कार्य
अर्थशास्त्रियों का उपयोग करने के लिए मूल का उपयोग फ्ल्यू गैस वेस्टर हीट का उपयोग करके फ़ीड पानी को गर्म करने के लिए किया जाता है ताकि निकास तापमान में कमी आए और बॉयलर की दक्षता में वृद्धि हो, ईंधन की खपत को बचाया जा सके, जिसे अर्थशास्त्री का नाम दिया गया है।यदि बॉयलर इकोनॉइजर्स का उपयोग करते हैं, तो वाष्पीकरण ताप की सतह पर आने से पहले फ़ीड पानी को पहले से ही गर्म किया जाता है, इस प्रकार वाष्पीकरण ताप सतह के साथ-साथ हीटिंग क्षेत्र पर अनुपस्थित गर्मी निश्चित रूप से कम हो जाती है।बायलर इकोनोमाइज़र काउंटरकंट्रेटेड हैं।काम कर रहे तरल पदार्थ का औसत तापमान गन्ने के पानी की तुलना में कम होता है, और पतली दीवार और छोटे व्यास के ट्यूब के आवेदन के लिए स्थिति बनाने के लिए अनिवार्य प्रवाह को लागू करता है।पूरी संरचना भी बहुत तंग है।इस प्रकार, गर्मी हस्तांतरण तापमान अंतर और हीट ट्रांसफर सह-कुशल संवहन वाष्पीकरण ट्यूब बंडल की तुलना में अधिक है, जिसमें एक ही धूम्रपान तापमान सीमा होती है।संवहन वाष्पीकरण ट्यूब बंडलों को प्रतिस्थापित करने के लिए बॉयलर बॉयलर अर्थशास्त्रियों द्वारा धातु की खपत को बड़े विस्तार से कम किया जा सकता है।इससे भी अधिक, गर्म फीड पानी भाप ड्रम के लिए आता है, इस तरह पानी और भाप ड्रम की दीवार के बीच तापमान अंतर को कम कर सकता है, और अंततः भाप ड्रम के थर्मल तनाव को कम कर सकता है।उपरोक्त कारणों के कारण, अब अर्थशास्त्री बॉयलरों के क्रूटियल भाग हैं।इसलिए हम नीचे के रूप में अर्थशास्त्रियों के कार्यों को गर्म कर सकते हैं:
1. ईंधन की बचत: अर्थशास्त्रियों को बॉयलर के पीछे के हिस्से में रखा जाता है।इस तरह से धुएं और गैस के तापमान को कम किया जा सकता है, इस प्रकार ईंधन को बचाया जा सकता है।
2. स्टीम ड्रम की कार्यशील स्थिति का पता लगाएं: अर्थशास्त्रियों के कारण, भाप ड्रम में प्रवेश करने पर फ़ीड पानी का तापमान बढ़ जाता है।यह फीड वॉटर और स्टीम ड्रम की दीवार के साथ-साथ स्टीम ड्रम थर्मल स्ट्रेस के बीच तापमान के अंतर को कम करता है, ताकि यह स्टीम ड्रम की कार्य स्थितियों में सुधार करे और सेवा जीवन को बढ़ाए।
3. बायलर निर्माण लागत को कम करें: बॉयलर अर्थशास्त्रियों में फ़ीड पानी के लिए गरम किया जाता है।बॉयलर के अर्थशास्त्रियों के रूप में कम तापमान वाले स्पेयर पार्ट्स का उपयोग उच्च कीमत वाले उच्च तापमान वाले पानी की दीवार पैनलों में से कुछ को बदलने के लिए बॉयलर के निर्माण की लागत को कम करता है।
बॉयलर अर्थशास्त्री के प्रकार
यदि सामग्री के अनुसार, अर्थशास्त्रियों को स्टील ट्यूब अर्थशास्त्रियों और लौह अर्थशास्त्रियों में विभाजित किया जा सकता है।वर्तमान में, अधिकांश बड़े और मध्यम मात्रा वाले बॉयलर व्यापक रूप से स्टील ट्यूब से बने अर्थशास्त्रियों का उपयोग करते हैं, क्योंकि उनके पास उच्च शक्ति और विश्वसनीय कार्य क्षमता है, और प्रभावों का सामना करने में सक्षम हैं, इस बीच उनके पास गर्मी हस्तांतरण, छोटी संरचना और कम लागत का अच्छा प्रदर्शन है।एक कमजोर बिंदु खराब संलयन प्रतिरोध है, लेकिन अब आधुनिक बॉयलर फ़ीड पानी का सख्ती से इलाज किया जाता है, इसलिए समस्या लगभग हल हो गई है।
यदि कार्यशील द्रव के हीटिंग विस्तार के अनुसार, अर्थशास्त्रियों को गैर-उबलते और उबलते प्रकारों में विभाजित किया जा सकता है।
1. उबलते हुए अर्थशास्त्री: आउटलेट पानी का तापमान न केवल सर्द तापमान तक पहुंच सकता है, बल्कि कुछ पानी को वाष्पशील भी बना सकता है, यह अनुपात कुल फ़ीड पानी का लगभग 10-15% है, जो कि बहुत अधिक प्रवाह प्रतिरोध के कारण 20% से अधिक नहीं है। काम कर रहे तरल पदार्थ के लिए।
2. गैर-उबलते हुए अर्थशास्त्री: दिए गए दबाव में उबलते बिंदु की तुलना में आउटलेट का तापमान 20-25 डिग्री कम है।
अधिकांश मध्यम-दबाव वाले बॉयलर उबलते प्रकार के अर्थशास्त्रियों का उपयोग करते हैं।इसका कारण यह है कि मध्यम-दबाव वाले बॉयलरों में पानी के वाष्पीकरण की अव्यक्त गर्मी अधिक होती है, और गर्म पानी का ताप स्माल होता है।इस प्रकार बॉयलर इकोनोमाइज़र में वाष्पीकृत होने के लिए कुछ पानी भेजना आवश्यक है ताकि फफूंदों में अस्थिर दहन को रोका जा सके और हीटिंग सतहों में धातु की बढ़ती खपत को रोका जा सके क्योंकि सुपरहेटर्स बहुत कम आउटलेट ग्रिप गैस तापमान के कारण होता है।इसके अलावा, यह अर्थशास्त्रियों की भूमिका निभाने में मदद कर सकता है।
Superhigh दबाव बॉयलर ज्यादातर गैर-उबलते प्रकार के अर्थशास्त्रियों का उपयोग करते हैं।इसका कारण यह है कि जब दबाव अधिक होता है, तो वाष्पीकरण की अव्यक्त गर्मी कम हो जाती है, जबकि गर्म पानी की गर्मी अधिक हो रही है, इसलिए पानी की दीवार के पैनलों में गर्म करने के लिए थोड़ा पानी भेजना आवश्यक है ताकि स्लैगिंग को रोका जा सके भट्टियों के आउटलेट और भट्ठी की हीटिंग सतहों को भट्टियों में और आउटलेट ग्रिप गैस के उच्च तापमान के कारण अंदर भट्ठी।इसलिए आमतौर पर सुपरहाइग प्रेशर बॉयलर गैर-उबलते प्रकार के अर्थशास्त्रियों का उपयोग करते हैं।
मुख्य कारक यह विचार करने के लिए कि किस प्रकार के अर्थशास्त्री बॉयलर के पैरामीटर हैं।जब बॉयलर के पैरामीटर अलग होते हैं, तो काम करने वाले तरल पदार्थ को गर्म करने के लिए तीन चरणों में आवश्यक गर्मी अवशोषण के अनुपात में अंतर होता है।तो तीन हीटिंग सतहों की इसी व्यवस्था को भी बदलना होगा।उच्च मापदंडों वाली बड़ी इकाइयों के लिए, उनका वाष्पीकरण ऊष्मा अवशोषण कम होता है, जबकि ऊष्मा द्वारा पानी का ऊष्मा अवशोषण, सुपरहिट द्वारा भाप का ऊष्मा अवशोषण, पुन: ताप द्वारा ऊष्मा अवशोषण काफी बड़ा होता है।इस प्रकार, गैर-उबलते प्रकार के अर्थशास्त्री सुपरहाइग प्रेशर यूनिट बॉयलर के लिए मुख्य प्रकार हैं।
विशेष विवरण
| विवरण | बॉयलर अर्थशास्त्री |
| सामग्री | मिश्र धातु इस्पात, कार्बन स्टील, SA210C, SA213T22, आदि। |
| सामग्री मानक | एएसटीएम, एन या आईएसओ आदि। |
| आयाम | अनुकूलन |
| वजन |
न्यूनतम: 10 टन अधिकतम: 1000 टन |
| गलाने की प्रक्रिया: | EF + LF + VD |
| प्रोसेस | सामग्री → भूल गए → हॉट / कोल्ड-रोलिंग → हीट ट्रीटमेंट (सामान्य बनाने वाला + टेम्परिंग) → निरीक्षण → रफ मशीनिंग → UT → 2nd हीट ट्रीटमेंट → फिनिशिंग मशीनिंग → निरीक्षण |
| UT मानक | एएसटीएम A388 या EN10228, आदि |
गुणवत्ता नियंत्रण
1. लागू सामग्री की जानकारी के साथ प्रभाव परीक्षण और शक्ति गणना रिपोर्ट।
2. स्टील प्लेट, ट्यूब और इलेक्ट्रोड की 100% एनडीटी (गैर-विनाशकारी निरीक्षण) रिपोर्ट
3. एक्स-रे, γ- रे और तरल प्रवेश परीक्षा परीक्षण रिपोर्ट (वेल्डिंग सीम): पूरे बॉयलर की गुणवत्ता सुनिश्चित करने के लिए
4. हाइड्रोलिक परीक्षण रिपोर्ट: मानक काम के दबाव और सुरक्षा सुनिश्चित करें
