| एमओक्यू: | एक सेट |
| कीमत: | बातचीत योग्य |
| मानक पैकेजिंग: | समुद्र में चलने योग्य पैकेजिंग |
| वितरण अवधि: | 30 कार्य दिवस |
| भुगतान विधि: | एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति क्षमता: | 500ton / माह |
उच्च दक्षता टिकाऊ पानी की दीवार पैनल एचडी बॉयलर झंग जिया गैंग सिटी फैक्टरी
उत्पाद वर्णन

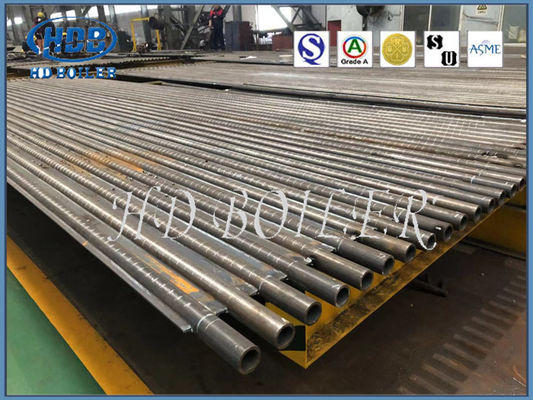

वॉटर वॉल पैनलों का उपयोग आधुनिक दिन बॉयलर में उनके गैस तंग प्रकृति के कारण गर्मी के नुकसान को कम करने और इन्सुलेशन लागत को कम करने के लिए किया जाता है।हम ऑटोमैटिक फिन टू ट्यूब वेल्डिंग मशीन और बड़े ट्यूब पैनल बेंडर्स का उपयोग करके वाटर वॉल पैनल्स को पैनल के वांछित आकार को प्राप्त करने के लिए तैयार करते हैं जिसमें स्टब वेल्डेड टू हेडर हो सकते हैं।हम पैनलों में एकीकृत मैनहोल उद्घाटन के साथ पैनलों की आपूर्ति करते हैं।
परिचय कराना
पानी की दीवार के पैनल आमतौर पर भट्ठी की दीवार की आंतरिक दीवार पर लंबवत रखे जाते हैं, इसका उपयोग मुख्य रूप से भट्ठी में उत्सर्जित होने वाली उज्ज्वल गर्मी को अवशोषित करने के लिए किया जाता है और भट्ठी में उच्च तापमान वाली फ्ल्यू गैस होती है। यह सभी प्रकार की वाष्पीकृत ताप सतह का मुख्य प्रकार है आधुनिक बॉयलरों और बॉयलर वॉटर सर्कुलेशन लूप का मूल घटक। भट्ठी की दीवार को ठंडा करने और सुरक्षा दोनों के कारण।
पानी की दीवार को मूल रूप से गर्म करने के लिए नहीं बनाया गया था, लेकिन उच्च तापमान के नुकसान से भट्टी को ठंडा करने के लिए। इसके अच्छे ताप विनिमय कार्य के कारण, यह धीरे-धीरे भाप ड्रम को बॉयलर के मुख्य हीटिंग हिस्से के रूप में बदल देता है।
बाष्पीकरणीय ताप सतह, जो बॉयलर चैम्बर की आंतरिक दीवार पर रखी जाती है और इसमें कई समानांतर पाइप होते हैं। पानी की दीवार का कार्य भट्ठी के चेंबर में उच्च तापमान की ज्वाला या ग्रिप गैस की तेज गर्मी को अवशोषित करना, भाप या गर्म पानी उत्पन्न करना है। पाइप में, और भट्ठी की दीवार की सुरक्षा के लिए भट्ठी की दीवार का तापमान कम करें। एक बड़ी क्षमता वाले बॉयलर में, भट्ठी में लौ का तापमान बहुत अधिक होता है, गर्मी विकिरण की तीव्रता बहुत बड़ी होती है। पचास से पचास प्रतिशत या उससे अधिक बॉयलर में गर्मी पानी की दीवार द्वारा अवशोषित होती है। कुछ छोटी क्षमता वाले बॉयलर के लिए, आधुनिक पानी ट्यूब बॉयलर वाष्पीकरण की मुख्य हीटिंग सतह के रूप में पानी की शीतलन दीवार को लेते हैं।
संरचना के प्रकार के अनुसार, तीन मुख्य प्रकार के प्रकाश ट्यूब प्रकार, झिल्ली प्रकार और कांटा ट्यूब प्रकार होते हैं। ऑप्टिकल ट्यूब की पानी की दीवार सहज स्टील ट्यूबों की एक पूरी पंक्ति से बनी होती है, जिसमें सबसे सरल संरचना होती है। पानी के प्रकार दीवार पानी की दीवार का एक बहुत कुछ है एक साथ एक दूसरे से वेल्डिंग करने के लिए अच्छा ट्यूब स्पॉट रोल लुढ़का, ताकि एक सील समग्र हीटिंग सतह बन जाए, न केवल भट्ठी की हवा की जकड़न में सुधार हो सकता है, हवा के रिसाव को कम कर सकता है, बल्कि भट्ठी की दीवार की बेहतर रक्षा कर सकता है , ताकि भट्ठी की दीवार के वजन में कमी, संरचना सरलीकरण; कांटेदार ट्यूब पानी की दीवार में पानी की दीवार पाइप वेल्डिंग में बहुत लंबे 20 ~ 25 मिमी, 6 ~ 12 मिमी पिन का व्यास है, और फिर कम करने के लिए क्रोम अयस्क आग रोक प्लास्टिक लागू करें। गर्मी अवशोषण के हिस्से की पानी की दीवार, दहन क्षेत्र के तापमान में सुधार, ईंधन की आग के लिए उपयुक्त विशेष रूप से कठिन अवसरों या कुछ तरल लावा भट्ठी। एक जगह की व्यवस्था करने के लिए, दीवार जोड़ने और वा के बीच झूठ बोलनाप्रकार (अर्थात् डबल पक्षीय हीटिंग) पानी की शीतलन दीवार दो प्रकार। पूर्व में ज्यादातर भट्ठी की दीवार की आंतरिक दीवार में एम्बेडेड होती है और एक तरफ गर्मी को अवशोषित करती है। बाद वाले को ज्यादातर बड़े बॉयलर भट्टी के बीच में स्थापित किया जाता है, पूरे भट्ठी को दो स्वतंत्र भागों में अलग किया जाता है, दोनों पक्षों पर हीटिंग।
पैरामीटर
| नाम | पानी की दीवार पैनल |
| सामग्री | कार्बन स्टील, मिश्र धातु, स्टेनलेस स्टील |
| ट्यूब का आकार | Φ38 - 76 मिमी, या आवश्यकता के रूप में |
| मानक | आईएसओ, एएसएमई |
| नमूना | जड़ा हुआ |
| आवेदन | बॉयलर दहन कक्ष के चारों ओर स्थित है |
विशेषताएं
1. लागू सामग्री जानकारी के साथ शक्ति गणना रिपोर्ट;
2. स्टील प्लेट, ट्यूब और वेल्डिंग रॉड की 100% एनडीटी (गैर-विनाशकारी निरीक्षण) रिपोर्ट;
3. 100% एक्स-रे निरीक्षण रिपोर्ट (वेल्डिंग सीम): पूरे बॉयलर की गुणवत्ता सुनिश्चित करने के लिए;
4. हाइड्रोलिक परीक्षण रिपोर्ट: मानक काम के दबाव और safet सुनिश्चित करें
अदावत
1. फर्नेस दीवार को सील करना और दहन कक्ष में हवा के रिसाव को कम करना।
2. दहन कक्ष में पूर्ण जल शीतलन को स्थिर करें, जो तीव्र दहन की स्थिति के तहत कोकिंग को रोकने के लिए अनुकूल है।
3. कम गर्मी भंडारण क्षमता, तेजी से हीटिंग और दहन कक्ष के शीतलन, जो बॉयलर के ठंडा होने के समय को शुरू और रोकना छोटा कर सकता है।
4. यह ट्यूब-बिछाने भट्ठी की दीवार का उपयोग करने के लिए उपयुक्त है, जो बॉयलर फ्रेम के भार को कम करता है और निलंबन की सुविधा देता है।
5.com प्रकाश पाइप के साथ, पाइप की गर्मी अवशोषण क्षमता में सुधार हुआ है।
6. बॉयलर घटकों के प्री-असेंबली डिग्री का परीक्षण करें, स्थापना कार्यभार को सुविधाजनक और कम करें।
प्रमाणपत्र
कंपनी का परिचय
1985 में स्थापित, Zhangjiagang हुआ डोंग बॉयलर कं, लिमिटेड (HD बॉयलर के रूप में व्यापार), बिजली संयंत्र का उत्पादन करता है;औद्योगिक;वयर्थ ऊष्मा;अपशिष्ट भस्मीकरण;बायोमास;कार्बनिक गर्मी वाहक और बिजली भाप बॉयलर।हीटिंग सतहों की एक विस्तृत श्रृंखला के साथ युग्मित, एचडी बॉयलर बॉयलर के डिजाइन भागों सहित बॉयलर डिजाइन, निर्माण, स्थापना, रखरखाव और प्रतिस्थापन सहित एक अनूठी सेवा बाजार में लाता है।
