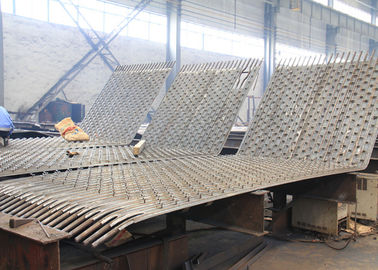

उपयोगिता के लिए अनुकूलित पानी की दीवार पैनलों, बॉयलर एसजीएस मानक में पानी की दीवार

उपयोगिता के लिए अनुकूलित पानी की दीवार पैनलों, बॉयलर एसजीएस मानक में पानी की दीवार

पानी की दीवार पैनल का उत्पाद विवरण

वॉटर वॉल पैनलों का उपयोग आधुनिक दिन बॉयलर में उनके गैस तंग प्रकृति के कारण गर्मी के नुकसान को कम करने और इन्सुलेशन लागत को कम करने के लिए किया जाता है।हम ऑटोमैटिक फिन टू ट्यूब वेल्डिंग मशीन और बड़े ट्यूब पैनल बेंडर्स का उपयोग करके वाटर वॉल पैनल्स को पैनल के वांछित आकार को प्राप्त करने के लिए तैयार करते हैं जिसमें स्टब वेल्डेड टू हेडर हो सकते हैं।हम पैनलों में एकीकृत मैनहोल उद्घाटन के साथ पैनलों की आपूर्ति करते हैं।

उत्पाद पानी की दीवार पैनल का परिचय

"वाटर वॉल ट्यूब" का पूरा नाम, पुरानी "वॉटर वॉल", जिसे "राइजिंग पाइप" के रूप में भी जाना जाता है। आमतौर पर भट्ठी की दीवार की आंतरिक दीवार पर लंबवत रखी जाती है, यह मुख्य रूप से लौ द्वारा उत्सर्जित उज्ज्वल गर्मी को अवशोषित करने के लिए उपयोग की जाती है। भट्टी में उच्च तापमान वाली ग्रिप गैस। यह आधुनिक बॉयलरों की वाष्पीकृत ताप सतह का मुख्य प्रकार है और बॉयलरों के जल संचलन लूप का मूल घटक है। इसमें भट्ठी की दीवार को ठंडा करने और उसकी सुरक्षा करने का कार्य होता है।

पानी की दीवार को मूल रूप से गर्म करने के लिए नहीं बल्कि उच्च तापमान के खिलाफ भट्टी को ठंडा करने के लिए डिज़ाइन किया गया था। इसके अच्छे ताप विनिमय कार्य के कारण, इसने धीरे-धीरे ड्रम को बॉयलर के मुख्य हीटिंग हिस्से के रूप में बदल दिया।

बॉयलर की भट्टी की आंतरिक दीवार पर एक बाष्पीकरणीय ताप की सतह की व्यवस्था की गई और कई समानांतर पाइपों से बना। पानी की दीवार का कार्य उच्च तापमान की ज्वाला की उज्ज्वल गर्मी को अवशोषित करना है और भट्ठी के चेंबर में गैस प्रवाहित करना, भाप या गर्म पानी उत्पन्न करना पाइप में, और भट्ठी की दीवार की सुरक्षा के लिए भट्ठी की दीवार के तापमान को कम करें। एक बड़ी क्षमता वाले बॉयलर में, भट्ठी में लौ का तापमान बहुत अधिक है, और गर्मी विकिरण की तीव्रता बहुत बड़ी है ।40 से 50 प्रतिशत या उससे अधिक बायलर में गर्मी को पानी की दीवार द्वारा अवशोषित किया जाता है। कुछ छोटी क्षमता वाले बॉयलरों के लिए, आधुनिक वॉटर ट्यूब बॉयलर मुख्य वाष्पीकरणीय ताप सतह के रूप में वाटर कूलिंग वॉल का उपयोग करते हैं।

पानी की दीवार पैनल के उत्पाद विवरण

वॉटर वॉल पैनल का पैरामीटर

वाटर वॉल पैनल की विशेषताएं

1. लागू सामग्री जानकारी के साथ शक्ति गणना रिपोर्ट;
2. स्टील प्लेट, ट्यूब और वेल्डिंग रॉड की 100% एनडीटी (गैर-विनाशकारी निरीक्षण) रिपोर्ट;
3. 100% एक्स-रे निरीक्षण रिपोर्ट (वेल्डिंग सीम): पूरे बॉयलर की गुणवत्ता सुनिश्चित करने के लिए;
4. हाइड्रोलिक परीक्षण रिपोर्ट: मानक काम के दबाव और safet सुनिश्चित करें

जल दीवार पैनल का प्रवेश

1. फर्नेस दीवार को सील करना और दहन कक्ष में हवा के रिसाव को कम करना।

2. दहन कक्ष में पूर्ण जल शीतलन को स्थिर करें, जो तीव्र दहन की स्थिति के तहत कोकिंग को रोकने के लिए अनुकूल है।

3. कम गर्मी भंडारण क्षमता, तेजी से हीटिंग और दहन कक्ष के शीतलन, जो बॉयलर के ठंडा होने के समय को शुरू और रोकना छोटा कर सकता है।

4. यह ट्यूब-बिछाने भट्ठी की दीवार का उपयोग करने के लिए उपयुक्त है, जो बॉयलर फ्रेम के भार को कम करता है और निलंबन की सुविधा देता है।

5.com प्रकाश पाइप के साथ, पाइप की गर्मी अवशोषण क्षमता में सुधार हुआ है।

6. बॉयलर घटकों के प्री-असेंबली डिग्री का परीक्षण करें, स्थापना कार्यभार को सुविधाजनक और कम करें।

कंपनी का परिचय

1985 में स्थापित, Zhangjiagang हुआ डोंग बॉयलर कं, लिमिटेड (HD बॉयलर के रूप में व्यापार), बिजली संयंत्र का उत्पादन करता है;औद्योगिक;वयर्थ ऊष्मा;अपशिष्ट भस्मीकरण;बायोमास;कार्बनिक गर्मी वाहक और बिजली भाप बॉयलर।हीटिंग सतहों की एक विस्तृत श्रृंखला के साथ युग्मित, एचडी बॉयलर बॉयलर के डिजाइन भागों सहित बॉयलर डिजाइन, निर्माण, स्थापना, रखरखाव और प्रतिस्थापन सहित एक अनूठी सेवा बाजार में लाता है।
