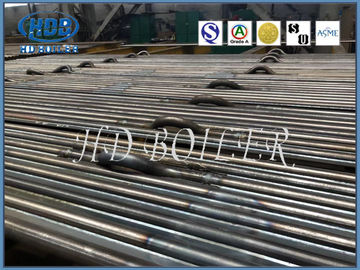

बायलर स्पेयर पार्ट्स वाटर पॉवर ट्यूब फॉर इंडस्ट्रियल पावर प्लांट, ASME स्टैंडर्ड

बायलर स्पेयर पार्ट्स वाटर पॉवर ट्यूब फॉर इंडस्ट्रियल पावर प्लांट, ASME स्टैंडर्ड

  • बायलर स्पेयर पार्ट्स वाटर पॉवर ट्यूब फॉर इंडस्ट्रियल पावर प्लांट, ASME स्टैंडर्ड
  • बायलर स्पेयर पार्ट्स वाटर पॉवर ट्यूब फॉर इंडस्ट्रियल पावर प्लांट, ASME स्टैंडर्ड
  • बायलर स्पेयर पार्ट्स वाटर पॉवर ट्यूब फॉर इंडस्ट्रियल पावर प्लांट, ASME स्टैंडर्ड
  • बायलर स्पेयर पार्ट्स वाटर पॉवर ट्यूब फॉर इंडस्ट्रियल पावर प्लांट, ASME स्टैंडर्ड
बायलर स्पेयर पार्ट्स वाटर पॉवर ट्यूब फॉर इंडस्ट्रियल पावर प्लांट, ASME स्टैंडर्ड
उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: HD BOILER
प्रमाणन: ISO9001 , SGS , TUV , ASME , EN
मॉडल संख्या: पानी की दीवार पैनल
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: Negotiable
पैकेजिंग विवरण: समुद्री यात्रा योग्य पैकिंग
प्रसव के समय: 50 दिन
भुगतान शर्तें: एल / सी, टी / टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 500 टन / महीना
संपर्क करें
विस्तृत उत्पाद विवरण
सामग्री: कार्बन स्टील, मिश्र धातु, स्टेनलेस स्टील सतह का उपचार: चित्रित
एचएस कोड: 3215960855 पैकेजिंग: आयरन फ्रेम पैकिंग
उपलब्ध: ऊर्जा की बचत पैकिंग: आयरन फ्रेम पैकेज
शर्त: नया विशिष्टता: स्वनिर्धारित
हाई लाइट:

बॉयलर पानी की दीवार पैनल

,

बॉयलर पानी की दीवार ट्यूब





हीट रिकवरी बॉयलर स्पेयर पार्ट्स वाटर वॉल ट्यूब स्टेनलेस स्टील / मिश्र धातु इस्पात, ASME मानक, उच्च दक्षता





उत्पाद वर्णन


"वॉटर वॉल पाइप" का पूरा नाम, "वॉटर वॉल" का पुराना नाम, जिसे "राइजिंग पाइप" के रूप में भी जाना जाता है। आमतौर पर फर्नेस वॉल की आंतरिक दीवार पर लंबवत रखी जाती है, यह मुख्य रूप से उत्सर्जित रेडिएंट हीट को अवशोषित करने के लिए उपयोग किया जाता है। भट्टी में लौ और उच्च तापमान वाली गैस ।

पानी की दीवार को मूल रूप से गर्म करने के लिए नहीं बनाया गया था, लेकिन उच्च तापमान के नुकसान से भट्टी को ठंडा करने के लिए। इसके अच्छे ताप विनिमय कार्य के कारण, यह धीरे-धीरे भाप ड्रम को बॉयलर के मुख्य हीटिंग हिस्से के रूप में बदल देता है।



बायलर स्पेयर पार्ट्स वाटर पॉवर ट्यूब फॉर इंडस्ट्रियल पावर प्लांट, ASME स्टैंडर्ड 0









प्रकार


संरचना के प्रकार के अनुसार, मुख्य रूप से तीन प्रकार होते हैं: प्रकाश पाइप प्रकार, फिल्म प्रकार और कांटेदार पाइप प्रकार। ऑप्टिकल ट्यूब की पानी की शीतलन दीवार सरल संरचना के साथ सहज स्टील ट्यूबों की एक पूरी पंक्ति से बनी होती है। पानी की ठंडी दीवार एक साथ स्पॉट वेल्डिंग के साथ अच्छी तरह से लुढ़का अच्छा पानी ठंडा दीवार फिन ट्यूब है, ताकि एक सील समग्र हीटिंग सतह बन जाए, न केवल भट्ठी कक्ष की हवा की जकड़न में सुधार हो सकता है, हवा के रिसाव को कम कर सकता है, बल्कि भट्ठी की दीवार की बेहतर रक्षा भी कर सकता है। , ताकि भट्ठी की दीवार का वजन कम हो, संरचना को सरल बनाया गया है; कांटेदार ट्यूब वॉटर कूलिंग दीवार को पानी की कूलिंग वॉल पाइप पर कई लंबे 20 ~ 25 मिमी, व्यास 6 ~ 12 मिमी पिन में वेल्डेड किया जाता है, और फिर क्रोम अयस्क रिफाइनरी प्लास्टिक के साथ लेपित किया जाता है। , इस भाग को ठंडा करने वाली दीवार की गर्मी अवशोषण को कम करने के लिए, दहन क्षेत्र के तापमान में सुधार, ईंधन की आग के लिए उपयुक्त विशेष रूप से कठिन अवसरों या कुछ तरल लावा भट्टी पर।ave दीवार के प्रकार और दीवार के प्रकार के बीच झूठ (अर्थात दोहरा चेहरा गर्म होता है) पानी की कूलिंग दीवार दो प्रकार की होती है। पूर्व में ज्यादातर भट्ठी की दीवार की आंतरिक दीवार में एम्बेडेड होती है, जो एक तरफ गर्मी को अवशोषित करती है। बाद वाला ज्यादातर बीच में स्थापित होता है बड़े बॉयलर भट्टी में, पूरी भट्ठी को दो अलग-अलग भागों में विभाजित किया जाता है, दो तरफा हीटिंग।



विनिर्देश


नाम झिल्ली पानी पैनल
सामग्री कार्बन स्टील, मिश्र धातु, स्टेनलेस स्टील
ट्यूब का आकार Φ38 - 76 मिमी, अनुकूलित करें
मानक आईएसओ, एएसएमई
नमूना जड़ा हुआ
आवेदन बॉयलर दहन कक्ष के चारों ओर स्थित है





कार्यों


1. पानी की शीतलन दीवार ईंधन चैम्बर लौ द्वारा अवशोषित उच्च तापमान वाली उज्ज्वल गर्मी है, जो पानी को ठंडा करने वाली दीवार में प्रवेश करके पानी को संतृप्त भाप में वाष्पित कर देती है।

2. भट्ठी की दीवार की रक्षा करें।भट्ठी की दीवार से दहन कक्ष को अलग करने और भट्ठी की दीवार को बाहर जलने से रोकने के लिए सभी तरफ पानी की शीतलन दीवार रखी गई है।

3. आसान स्थापना के लिए भट्ठी की दीवार संरचना को सरल बनाएं, और बॉयलर के एंटी-घर्षण और विस्फोट प्रूफ नेटवर्क पर ध्यान दें।

4. पानी-ठंडा दीवार ट्यूब विकिरण गर्मी को अच्छी तरह से अवशोषित कर सकती है, और इसकी वाष्पीकरण की तीव्रता संवहन ट्यूब बंडल की 4 गुना है।भट्ठी में जल-ठंडा दीवार ट्यूब को उचित रूप से बढ़ाने से संवहन और हीटिंग सतह की संख्या कम हो जाएगी।



वाटर-कूलिंग स्क्रीन का उपयोग प्रारंभिक प्रकाश-पाइप वाटर-कूलिंग वॉल को अलग करने के लिए किया जाता है, शुरुआती बायलर की वाटर-कूलिंग दीवार भट्टी के चारों ओर एक पाइप वर्टिकल होती है, और वाटर-कूलिंग वॉल मोटी भट्ठी की दीवार से घिरी होती है।वर्तमान बॉयलर के पानी के ठंडा करने वाली दीवार के पाइप के दोनों किनारों पर पंख होते हैं और दो आसन्न पाइप के पंख एक साथ जुड़े होते हैं जो पानी को ठंडा करने वाली स्क्रीन बनाते हैं, जिसे भट्ठी के चारों ओर वितरित किया जाता है।





लाभ


1. भट्ठी की दीवार को सील करना और दहन कक्ष में हवा के रिसाव को कम करना।

2. दहन कक्ष के पूर्ण जल शीतलन को स्थिर करें, जो तीव्र दहन के मामले में कोक गठन को रोकने में सहायक है।

3. गर्मी भंडारण की छोटी क्षमता, दहन कक्ष का तेजी से ताप और तेजी से ठंडा होना, बॉयलर के शुरू होने और बंद होने के ठंडा समय को छोटा कर सकता है।

4. पाइप भट्ठी की दीवार का उपयोग करना उचित है, जो बॉयलर फ्रेम के भार को बहुत कम करता है और निलंबन के लिए सुविधाजनक है।

5. ऑप्टिकल ट्यूब की तुलना में, ट्यूब की गर्मी अवशोषण क्षमता में सुधार होता है।

6. बॉयलर घटकों के पूर्व-संयोजन की डिग्री में सुधार किया जाता है, जो सुविधाजनक है और स्थापना कार्यभार को कम करता है।





गुणवत्ता नियंत्रण


1. 200,000 वर्ग मीटर का निर्माण क्षेत्र

2. 150 इंजीनियर

3. 600 कोडेड वेल्डर

4. 60 लाइसेंसधारी निरीक्षक (NDT स्तर- III प्रशिक्षक)

5. डिजाइन और निर्माण बॉयलर के लिए क्लास-ए लाइसेंस

6. आईएसओ 9001: 2008 गुणवत्ता प्रणाली

7. पावर बॉयलरों का ASME सर्टिफिकेट

8. ASME 'S', 'U' और NB स्टाम्प प्राधिकरण





कार्यशाला


बायलर स्पेयर पार्ट्स वाटर पॉवर ट्यूब फॉर इंडस्ट्रियल पावर प्लांट, ASME स्टैंडर्ड 1
