| एमओक्यू: | एक सेट |
| कीमत: | बातचीत योग्य |
| मानक पैकेजिंग: | समुद्री यात्रा योग्य पैकिंग |
| वितरण अवधि: | तीस दिन |
| भुगतान विधि: | एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति क्षमता: | 500 टन / महीना |

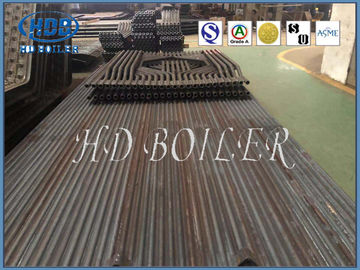

हीट ट्रांसफर स्टडेड वॉटर वॉल पैनल्स इंडस्ट्रियल / पावर स्टेशन प्लांट का उपयोग करना
उत्पाद परिचय
स्टडर्ड वाटर वॉल पैनल को कांटेदार ट्यूब प्रकार की पानी की दीवार के रूप में भी जाना जाता है। यह आवश्यकता के अनुसार चिकनी पाइप की सतह पर वेल्डेड निश्चित लंबाई के साथ गोलाकार स्टील है, बनाने के संबंध में पानी की शीतलन दीवार अग्निरोधक कोटिंग पर मजबूती से बिछाने में सक्षम होने के लिए पिन का उपयोग करें। दहन बेल्ट, लिक्विड डिस्चार्ज स्लैग फर्नेस स्लैग पूल और मेल्टिंग स्लैग सेक्शन, और साइक्लोन फर्नेस साइक्लोन बैरल की रक्षा करें। इनर थ्रेडेड पाइप की वाटर कूलिंग वॉल एक पाइप है जिसमें पाइप की भीतरी दीवार पर सिंगल या मल्टीपल स्पाइरल ग्रूव काटे जाते हैं। आंतरिक थ्रेडेड पाइप का उपयोग उच्च ताप भार क्षेत्र या पानी की दीवार पाइप अनुभाग में डीसी बॉयलर और उप-क्रिटिकल पैरामीटर मजबूर परिसंचरण बॉयलर के लिए प्राकृतिक परिसंचरण बॉयलर की भट्ठी में उच्च वाष्पीकरण दर के साथ किया जाता है। जब काम करने वाला माध्यम आंतरिक थ्रेडेड पाइप में बहता है, मजबूत गड़बड़ी होती है, जो सोडा मिश्रण में पाइप की दीवार पर पानी के दबाव का कारण बनती है, और दीवार की सतह से बुलबुले को पानी से दूर ले जाने के लिए मजबूर करती है, इस प्रकार बांधवाष्प फिल्म के गठन की उम्र बढ़ने, उबलते गर्मी हस्तांतरण की गिरावट को रोकने, और पानी से ठंडा दीवार पाइप दीवार के तापमान को कम करना।
डबल-साइड एक्सपोजर वॉटर वॉल फर्नेस चैम्बर स्पेस में फर्नेस ऊंचाई के साथ व्यवस्थित पानी की दीवार को संदर्भित करता है ताकि दोनों तरफ उज्ज्वल गर्मी को अवशोषित किया जा सके। बड़ी क्षमता बॉयलर में उपयोग किया जाता है। पानी की दीवार सामग्री आम तौर पर कार्बन स्टील होती है। 14 से ऊपर बॉयलर दबाव का हिस्सा एमपीए भी मिश्र धातु इस्पात से बना है। पाइप व्यास: प्राकृतिक परिसंचरण बॉयलर आमतौर पर 51 ~ 83 मिमी का उपयोग किया जाता है; कई मजबूर परिसंचरण बॉयलर और डीसी बॉयलर आमतौर पर 22 ~ 60 मिमी का उपयोग किया जाता है। डीसी बॉयलर की पानी की दीवार जरूरी नहीं कि लंबवत हो प्राकृतिक परिसंचरण बॉयलर, लेकिन क्षैतिज रूप से घिरा हुआ या अन्य रूपों में भी हो सकता है। जब पैरामीटर उच्च होते हैं, खासकर डीसी बॉयलर में, भट्ठी के उच्च ताप भार क्षेत्र में गर्मी हस्तांतरण गिरावट को रोकने के लिए, आंतरिक थ्रेडेड पाइप या स्पॉइलर है अक्सर पाइप में प्रयोग किया जाता है।
लाभ
(एल) भट्ठी की दीवार की सीलिंग सुनिश्चित करें और दहन कक्ष में हवा के रिसाव को कम करें।
(2) दहन कक्ष में पूर्ण जल शीतलन का एहसास होता है, जो तीव्र दहन की स्थिति में कोकिंग को रोकने के लिए अनुकूल है।
(3) कम गर्मी भंडारण क्षमता, दहन कक्ष का तेज ताप और शीतलन, जो बॉयलर के शुरू होने और रुकने के शीतलन समय को छोटा कर सकता है।
(4) यह ट्यूब-बिछाने भट्ठी की दीवार का उपयोग करने के लिए उपयुक्त है, जो बॉयलर फ्रेम के भार को बहुत कम करता है और निलंबन की सुविधा प्रदान करता है।
(5) प्रकाश पाइप की तुलना में, पाइप की गर्मी अवशोषण क्षमता में सुधार होता है।
(6) बॉयलर घटकों की पूर्व-असेंबली डिग्री में सुधार, स्थापना कार्यभार को सुविधाजनक और कम करना।
विवरण
| नाम | जड़ा हुआ पानी का पैनल |
| सामग्री | कार्बन स्टील, मिश्र धातु, स्टेनलेस स्टील |
| ट्यूब का आकार | Φ38 - 76 मिमी, या आवश्यकता अनुसार |
| मानक | आईएसओ, एएसएमई |
| आदर्श | जड़ा हुआ |
| आवेदन | बॉयलर दहन कक्ष के आसपास स्थापित करने योग्य |
विशेषताएं
1. लागू सामग्री की जानकारी के साथ ताकत गणना रिपोर्ट;
2. स्टील प्लेट, ट्यूब और वेल्डिंग रॉड की 100% एनडीटी (गैर-विनाशकारी निरीक्षण) रिपोर्ट;
3. 100% एक्स-रे निरीक्षण रिपोर्ट (वेल्डिंग सीम): पूरे बॉयलर की गुणवत्ता सुनिश्चित करने के लिए;
4. हाइड्रोलिक परीक्षण रिपोर्ट: मानक काम के दबाव और सुरक्षा सुनिश्चित करें
निरीक्षण
1. लागू सामग्री की जानकारी के साथ ताकत गणना रिपोर्ट;
2. स्टील प्लेट, ट्यूब और वेल्डिंग रॉड की 100% एनडीटी (गैर-विनाशकारी निरीक्षण) रिपोर्ट;
3. 100% एक्स-रे निरीक्षण रिपोर्ट (वेल्डिंग सीम): पूरे बॉयलर की गुणवत्ता सुनिश्चित करने के लिए;
4. हाइड्रोलिक परीक्षण रिपोर्ट: मानक काम के दबाव और सुरक्षा सुनिश्चित करें
वीडियो
|
|
