| एमओक्यू: | 1 सेट / सेट 10 टन |
| कीमत: | बातचीत योग्य |
| मानक पैकेजिंग: | समुद्री यात्रा योग्य पैकिंग |
| वितरण अवधि: | तीस दिन |
| भुगतान विधि: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति क्षमता: | 500 टन प्रति माह |

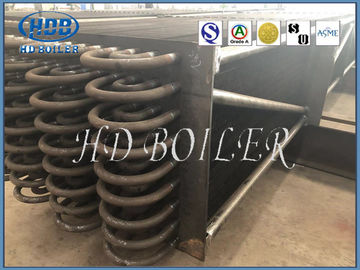

औद्योगिक पावर स्टेशन बॉयलर अर्थशास्त्री हीट एक्सचेंज फिन ट्यूब एएसएमई मानक
उत्पाद परिचय
एचडीबी ग्रेड ए औद्योगिक बॉयलर सर्पिल फिनड ट्यूब अर्थशास्त्री एक हीट एक्सचेंजर है, जिसका उपयोग बॉयलर गर्म चिमनी गैस "खोया या अवशिष्ट गर्मी" को पकड़ने के लिए किया जाता है। घरेलू पानी या अन्य प्रसंस्करण तरल पदार्थों को गर्म करने के लिए भी इस्तेमाल किया जा सकता है।
सामान्य रूप से खो जाने वाली गर्मी को पकड़ने से बॉयलर की ईंधन की समग्र मांग कम हो सकती है। कम ईंधन कम पैसे और कम उत्सर्जन के बराबर होता है - क्योंकि बॉयलर अब उच्च दक्षता पर काम करते हैं। यह संभव है क्योंकि बॉयलर फ़ीड या वापसी पानी अर्थशास्त्री द्वारा पहले से गरम किया जाता है, इसलिए बॉयलर के मुख्य हीटिंग लूप को किसी दिए गए भाप या गर्म पानी के उत्पादन के लिए पर्याप्त गर्मी प्रदान करने की आवश्यकता नहीं होती है।
फिर से, ईंधन की बचत परिणाम है। सर्पिल फिनड ट्यूब बॉयलर अर्थशास्त्री बॉयलर द्वारा डिस्चार्ज की गई ग्रिप गैस से गर्मी निकालकर बॉयलर दक्षता में सुधार करता है।
पदार्थ संघटन
यह सर्पिल फिनड ट्यूब, इनलेट हेडर, आउटलेट हेडर, कोहनी और अन्य सहायक सामग्री से बना है।
संरचनात्मक व्यवस्था
सर्पिल फिनड ट्यूब इन-लाइन व्यवस्था या कंपित लेआउट, पाइप में पानी हैं।
विशेष विवरण
| विवरण | बॉयलर अर्थशास्त्री |
| सामग्री | मिश्र धातु इस्पात, कार्बन स्टील, SA210C, SA213T22, आदि। |
| सामग्री मानक | एएसटीएम, एन या आईएसओ आदि। |
| आयाम | अनुकूलन |
| वज़न |
न्यूनतम: 10 टन अधिकतम: 1000 टन |
| गलाने की प्रक्रिया: | ईएफ + एलएफ + वीडी |
| प्रक्रिया | सामग्री → पिंड → हॉट / कोल्ड-रोलिंग → हीट ट्रीटमेंट (सामान्यीकरण + तड़के) → निरीक्षण → रफ मशीनिंग → यूटी → दूसरा हीट ट्रीटमेंट → फिनिशिंग मशीनिंग → निरीक्षण |
| यूटी मानक | एएसटीएम A388 या EN10228, आदि |
तकनीकी निर्देश
सामग्री संरचना
गंभीर सर्पिल फिन ट्यूब, इनलेट और आउटलेट के हेडर, मोड़, फ्रेम और अन्य सहायक शामिल हैं।
संरचना व्यवस्था
लाइन / कंपित व्यवस्था में।
समारोह
1. अर्थशास्त्री एक बॉयलर की तरह भाप उत्पादन प्रणाली है।जब निकास वाल्व के माध्यम से इंजन सिलेंडर से निकास गैस का निर्वहन होता है तो यह पानी को गर्म करके भाप उत्पन्न करने के लिए बॉयलर में जाता है।
2. उन गैसों के बाद यह अर्थशास्त्री के माध्यम से जाती है शेष निकास गैस का तापमान अर्थशास्त्री में पानी गरम किया जाता है।यह भाप उत्पन्न करने में मदद करता है, और यह दक्षता में सुधार कर रहा है और ईंधन की खपत को बचा रहा है
3. एक अर्थशास्त्री बॉयलर के निकास से अपशिष्ट गर्मी का उपयोग करता है, जो अन्यथा वातावरण में खो जाएगा (ज्यादातर मामलों में) बॉयलर में फ़ीड पानी को पहले से गरम करना। यह बॉयलर दक्षता में सुधार करता है और ईंधन लागत को कम करता है।
विनिर्माण और स्वीकृति मानदंड
| · | JB/T6512 "उच्च आवृत्ति प्रतिरोध वेल्डिंग सर्पिल फिन ट्यूब निर्माण प्रौद्योगिकी शर्तों के साथ बॉयलर" |
| · | HG/T3181 "उच्च आवृत्ति प्रतिरोध वेल्डिंग सर्पिल फिन ट्यूब" |
| · | JB/T6511 "सर्पिल फिनेड ट्यूब टेस्ट तकनीकी स्थिति।" |
| · | JB1611 "बॉयलर ट्यूब माने बॉक्स असेंबली की स्थिति" |
| · | जेबी/टी1612 "बॉयलर दबाव निर्माण की स्थिति।" |
| · | JB16I3 "बॉयलर प्रेशर पार्ट्स वेल्डिंग की स्थिति।" |
परीक्षण
| 1 | नवीनतम प्रकार की 'यू' बेंडिंग मशीन का उपयोग ट्यूबों के सटीक कोल्ड बेंडिंग के लिए किया जाता है। |
| 2 | स्टेनलेस स्टील सीमलेस के साथ-साथ वेल्डेड में सभी प्रकार के हीट एक्सचेंजर, कंडेनसर, इकोनॉमाइज़र, बॉयलर ट्यूब के लिए बेंडिंग किया जाता है। |
| 3 | 'यू' बेंडिंग ट्यूब के बाद हाइड्रो टेस्ट किया जाता है और मांगे जाने पर तनाव से राहत मिलती है। |
| 4 | इसके अलावा मोड़ वाले हिस्से पर मोटाई में कमी का निर्धारण करने के लिए नकली टुकड़े तैयार किए जाते हैं। |
| 5 | मोड़ वाले हिस्से पर डाई पेनेट्रेंट परीक्षण किया जाता है और दरारें, खामियां या किसी भी प्रकार के दोष का पता लगाया जाता है। |
| 6 | पारगमन के दौरान किसी भी नुकसान को रोकने के लिए विशेष पैकिंग प्रदान की जाती है। |
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
|
|
