| एमओक्यू: | 500 टन |
| कीमत: | बातचीत योग्य |
| मानक पैकेजिंग: | समुद्री यात्रा योग्य पैकिंग |
| वितरण अवधि: | तीस दिन |
| भुगतान विधि: | एल / सी, टी / टी, वेस्टर्न यूनियन, डी / पी, मनीग्राम |
| आपूर्ति क्षमता: | 500 टन / महीना |
औद्योगिक बॉयलर भाग उच्च कुशल पानी की दीवार ट्यूबों एसजीएस / ASME / आईएसओ मानक
उत्पाद परिचय
आमतौर पर भट्ठी की दीवार की आंतरिक सतह पर लंबवत रखी जाती है, इसका उपयोग मुख्य रूप से भट्टी में लौ और उच्च तापमान वाले फ्ल्यू गैस से उज्ज्वल गर्मी को अवशोषित करने के लिए किया जाता है। यह आधुनिक बॉयलर की वाष्पीकरणीय हीटिंग सतह का मुख्य प्रकार है और मूल भी है बॉयलर के जल संचलन लूप का हिस्सा। ठंडा और सुरक्षात्मक भट्टी की भूमिका दोनों के लिए, इसलिए नाम।
वाटर-कूलिंग की दीवारों को मूल रूप से गर्म करने के लिए नहीं, बल्कि भट्टी को ठंडा करने के लिए डिज़ाइन किया गया था ताकि यह उच्च तापमान पर खराब न हो। इसके अच्छे ताप विनिमय कार्य के परिणामस्वरूप, धीरे-धीरे मुख्य हीटिंग बनने के लिए ड्रम को बदल दिया गया। बॉयलर के कुछ हिस्सों।
पानी की दीवार के पास का दृश्य
पानी की दीवार के पास का दृश्य
बॉयलर की भट्ठी की भीतरी दीवार पर कई समानांतर पाइपों से बनी एक बाष्पीकरणीय ताप की सतह को व्यवस्थित किया जाता है। पानी की दीवार की भूमिका भट्ठी में उच्च तापमान की लौ या ग्रिप गैस की उज्ज्वल गर्मी को अवशोषित करने के लिए होती है, जिससे भाप या गर्म पानी उत्पन्न होता है। पाइप, भट्ठी की दीवार के तापमान को कम, और भट्ठी की दीवार की रक्षा। बड़ी क्षमता बॉयलर में, लौ का तापमान बहुत अधिक है और थर्मल विकिरण की तीव्रता बहुत अधिक है। बॉयलर में 40 से 50 प्रतिशत या उससे अधिक होता है पानी की दीवार द्वारा अवशोषित गर्मी। कुछ छोटी क्षमता वाले बॉयलरों के अपवाद, आधुनिक वॉटर ट्यूब बॉयलर मुख्य वाष्पीकरणीय ताप सतह के रूप में वाटर कूलिंग दीवारों का उपयोग करते हैं।
पैरामीटर
| नाम | झिल्ली पानी पैनल |
| सामग्री | कार्बन स्टील, मिश्र धातु, स्टेनलेस स्टील |
| ट्यूब का आकार | Φ38 - 76 मिमी, अनुकूलित करें |
| मानक | आईएसओ, एएसएमई |
| नमूना | जड़ा हुआ |
| आवेदन | बॉयलर दहन कक्ष के चारों ओर स्थित है |
बॉयलर में पानी की दीवार पैनलों का मुख्य कार्य उच्च तापमान लौ या ग्रिप द्वारा उत्पन्न गर्मी को अवशोषित करना और ट्यूबों में भाप या गर्म पानी उत्पन्न करना है, इसलिए चैम्बर में तापमान को कम करना है।
प्रकार

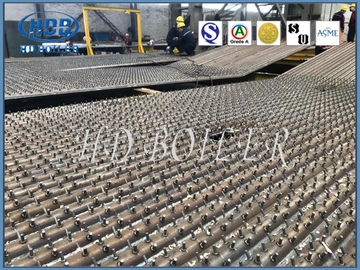

संरचना के प्रकार के अनुसार, मुख्य रूप से तीन प्रकार होते हैं: लाइट ट्यूब टाइप, मेम्ब्रेन टाइप और पियर्सिंग ट्यूब टाइप। लाइट पाइप की पानी की दीवार सीमलेस स्टील पाइप की एक पूरी पंक्ति से बनी होती है, और संरचना सबसे सरल होती है। झिल्ली वाटर कूलिंग वॉल को कई रोल्ड वाटर कूलिंग वॉल फिन ट्यूब्स के स्पॉट वेल्डिंग द्वारा एक साथ वेल्डेड किया जाता है, जिससे यह एक सील कम्पोजिट हीटिंग सतह बनती है, जो न केवल भट्टी की हवा की जकड़न को बेहतर कर सकती है, हवा के रिसाव को कम कर सकती है, बल्कि भट्ठी की दीवार की बेहतर सुरक्षा भी करती है, भट्ठी की दीवार के वजन को कम करने और संरचना को सरल बनाया गया। भेदी ट्यूब की पानी-ठंडा दीवार को पानी के ठंडा करने वाली दीवार के पाइप पर वेल्ड किया जाता है जिसमें 20 ~ 25 मिमी लंबाई और 6 ~ 12 मिमी व्यास के बहुत सारे पिन होते हैं, और फिर पानी के ठंडा करने वाले दीवार भाग के गर्मी अवशोषण को कम करने और दहन क्षेत्र के तापमान को बढ़ाने के लिए क्रोमाइट आग रोक प्लास्टिक के साथ लेपित।यह उन अवसरों के लिए उपयुक्त है जहां ईंधन की प्रज्वलन विशेष रूप से कठिन है या कुछ तरल लावा निर्वहन भट्टियां हैं। लेआउट की स्थिति के अनुसार, दो प्रकार की दीवार प्रकार और विभाजन दीवार प्रकार हैं (अर्थात, दोनों पक्षों को गर्म किया जाता है)। पूर्व में ज्यादातर एम्बेडेड है। भट्ठी की दीवार की आंतरिक दीवार में, एक तरफ गर्मी अवशोषित करने के लिए। बाद के अधिकांश बड़े बॉयलर भट्टी के बीच में स्थापित होते हैं, पूरे भट्ठी को दो अलग-अलग हिस्सों में विभाजित करते हैं, दो पक्षों को गर्म किया जाता है।
प्रमाणपत्र
HD बॉयलर क्लास की सुविधा में सबसे अच्छा प्रदान करता है, जिसमें शामिल हैं
