| एमओक्यू: | 1 सेट / सेट 10 टन |
| कीमत: | बातचीत योग्य |
| मानक पैकेजिंग: | समुद्री यात्रा योग्य पैकिंग |
| वितरण अवधि: | तीस दिन |
| भुगतान विधि: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति क्षमता: | 500 टन प्रति माह |
एक्सचेंजर को बॉयलर से गर्म फ्ल्यू गैसों में निहित गर्मी को पुनर्प्राप्त करने के लिए डिज़ाइन किया गया है
उत्पाद वर्णन
सामग्री की संरचना

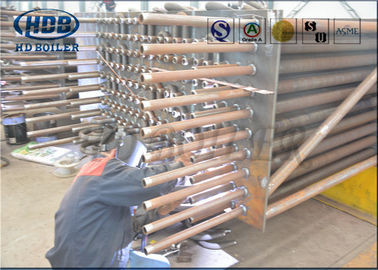

यह सर्पिल पंख वाले ट्यूब, इनलेट हेडर, आउटलेट हेडर, कोहनी और अन्य सहायक सामग्री से बना है।
संरचनात्मक व्यवस्था
सर्पिल पंख वाले ट्यूब इन-लाइन व्यवस्था या कंपित लेआउट, पाइप में पानी हैं।
विशेष विवरण
| विवरण | बॉयलर अर्थशास्त्री |
| सामग्री | मिश्र धातु इस्पात, कार्बन स्टील, SA210C, SA213T22, आदि। |
| सामग्री मानक | एएसटीएम, एन या आईएसओ आदि। |
| आयाम | अनुकूलन |
| वजन |
न्यूनतम: 10 टन अधिकतम: 1000 टन |
| गलाने की प्रक्रिया: | EF + LF + VD |
| प्रोसेस | सामग्री → भूल गए → हॉट / कोल्ड-रोलिंग → हीट ट्रीटमेंट (नॉर्मल + टेम्परिंग) → इंस्पेक्शन → रफ मशीनिंग → UT → 2nd हीट ट्रीटमेंट → फिनिशिंग मशीनिंग → निरीक्षण |
| UT मानक | एएसटीएम A388 या EN10228, आदि |
तकनीकी निर्देश
सामग्री संरचना
सर्पिल फिन ट्यूब्स, इनलेट और आउटलेट के हेडर, बेंड, फ्रेम और अन्य सहायक के एक गंभीर से मिलकर बनता है।
संरचना की व्यवस्था
लाइन में / कंपित व्यवस्था।
समारोह
(१) अर्थशास्त्री बॉयलर की तरह भाप बनाने वाली प्रणाली है।जब निकास सिलेंडर के माध्यम से इंजन सिलेंडर से निकास गैस का निर्वहन होता है, तो पानी को गर्म करके भाप उत्पन्न करने के लिए बॉयलर में जाता है।
(2) उन गैसों के बाद यह अर्थशास्त्री के माध्यम से चला जाता है, शेष निकास गैस तापमान को अर्थशास्त्र में पानी गर्म किया जाता है।यह भाप उत्पन्न करने में मदद करता है, और यह दक्षता में सुधार कर रहा है और ईंधन की खपत को बचाता है
(3) एक अर्थशास्त्री बॉयलर की निकास से अपशिष्ट गर्मी का उपयोग करता है, जो अन्यथा वातावरण में खो जाएगा (ज्यादातर मामलों में) बॉयलर में फ़ीड पानी को पहले से गरम करें। यह बॉयलर की दक्षता में सुधार करता है और ईंधन की लागत को कम करता है।
वैराइटी
उपयोगिता बॉयलर अर्थशास्त्री
| 1 | HDB यूटिलिटी बॉयलरों के लिए इकाइयाँ तैयार करता है, जिसमें बॉयलर के उच्च दबाव वाली भाप से विद्युत् का उत्पादन करने के लिए कोयला, लकड़ी, तेल या अन्य ठोस ईंधनों से निकाले गए बॉयलर शामिल होते हैं। |
| २ | ये अर्थशास्त्री आमतौर पर बॉयलर के पिछले पास में स्थित होते हैं और क्षैतिज रूप से चलने वाली नलियों के साथ उन्मुख होते हैं। बॉयलर फीडवॉटर गैस प्रवाह (जिसे काउंटरफ्लो कहा जाता है) के विपरीत दिशा में अर्थशास्त्री सर्किट से चलता है। |
| ३ | एश ट्यूब को आमतौर पर राख के धुएं को कम करने के लिए उपयोग किया जाता है, लेकिन कुछ बॉयलर ओईएम ने अपने अर्थशास्त्रियों को पंख वाले ट्यूबों के साथ सर्पिल या लंबे पंख वाले डिजाइन दिए हैं। |
| ४ | HDB अर्थशास्त्री तत्वों को नंगे, सर्पिल पंख वाले या लंबे पंख वाले ट्यूबों के साथ उत्पन्न कर सकता है, और यदि आप चाहें, तो अपनी इकाई को अन्य ट्यूब-प्रकारों में से एक में फिर से डिज़ाइन करें।एचडीबी सभी उपयोगिता बॉयलर अर्थशास्त्रियों के लिए प्रतिस्थापन हेडर भी बना सकता है। |
पैकेज बॉयलर अर्थशास्त्री
| 1 | एचडीबी की अद्वितीय विनिर्माण क्षमता है कि ऑप्टिमस इंजीनियर सल्फ्यूरिक एसिड प्लांट के अर्थशास्त्रियों और सुपरहिटर्स को डिजाइन करते समय पूरा फायदा उठाते हैं। |
| २ | अक्सर यह ऑप्टिमस इकाइयों को उच्च गर्मी हस्तांतरण क्षमता के लिए कॉन्फ़िगर करने की अनुमति देता है जिसके परिणामस्वरूप सतह क्षेत्र की आवश्यकता कम हो जाती है और, परिणामस्वरूप, कम कीमत वाला उत्पाद। |
| ३ | एचडीबी अपनी ऑन-साइट क्षमताओं का उपयोग करता है और ट्यूबों को मोड़ने और मोड़ने के लिए मशीन, हेडर तैयार करता है, ट्यूबशीट ड्रिल करता है, सभी आवरण सामग्री को काटता है, और सभी दबाव भाग और आवरण वेल्ड करता है। |
| ४ | यह विनिर्माण अनुक्रम और अनुसूची के एचडीबी को अधिक नियंत्रण देता है जिसने हमें समय पर डिलीवरी प्रदर्शन का एक उल्लेखनीय रिकॉर्ड हासिल करने में मदद की है। |
HRSG के अर्थशास्त्री
| 1 | आज के एचआरएसजी मॉड्यूल के लिए अर्थशास्त्रियों को लंबवत रूप से लटकाए गए फिनबुट्स के साथ कॉन्फ़िगर किया गया है।HDB ने लगभग सभी HRSG ओईएम कंपनियों के लिए अर्थशास्त्री कॉइल गढ़े हैं और प्रत्येक की अनूठी विशेषताओं को समझते हैं। |
| २ | कई मामलों में, उपयोगिताओं ने अपने अर्थशास्त्रियों को सादे कार्बन स्टील से एक मिश्र धातु सामग्री में अपग्रेड करने की इच्छा व्यक्त की ताकि हेडर और ट्यूब झुकता के अंदर प्रवाह त्वरित जंग (एफएसी) का विरोध करने में मदद मिल सके। |
| ३ | HDB अर्थशास्त्री निर्माण के लिए एक बंद दुकान है क्योंकि हम सभी सामग्रियों को तैयार करते हैं और दबाव वाले भाग और अनुलग्नक वेल्डिंग के सभी कार्य करते हैं, फिनबुट्स को खत्म करने, हेडर को गढ़ने और कॉइल बंडल को इकट्ठा करने से। |
विनिर्माण और स्वीकृति मानदंड
| · | JB / T6512 "बॉयलर एक उच्च आवृत्ति प्रतिरोध वेल्डिंग सर्पिल फिन ट्यूब निर्माण प्रौद्योगिकी की स्थिति के साथ" |
| · | HG / T3181 "उच्च आवृत्ति प्रतिरोध वेल्डिंग सर्पिल फिन ट्यूब" |
| · | जेबी / T6511 "सर्पिल पंख वाला ट्यूब परीक्षण तकनीकी स्थिति।" |
| · | JB1611 "बॉयलर ट्यूब माने बॉक्स विधानसभा की स्थिति" |
| · | जेबी / टी 1612 "बॉयलर दबाव बनाने की स्थिति।" |
| · | JB16I3 "बॉयलर दबाव भागों वेल्डिंग की स्थिति।" |
* नोट: HD BOILER ग्राहक की आवश्यकता के अनुसार विशेष प्रकार के अर्थशास्त्री का उल्लेख कर सकता है।
परीक्षा
| 1 | नवीनतम प्रकार के 'यू' झुकने मशीन का उपयोग ट्यूबों के सटीक ठंड झुकने के लिए किया जाता है। |
| २ | स्टेनलेस स्टील सीमलेस के साथ-साथ वेल्डेड में सभी प्रकार के हीट एक्सचेंजर, कंडेनसर, इकोनॉइज़र, बॉयलर ट्यूबों के लिए झुका हुआ है। |
| ३ | यदि पूछा जाए तो 'यू' झुकने वाली नलियों में हाइड्रो परीक्षण और तनाव से राहत मिलती है। |
| ४ | साथ ही मोड़ वाले हिस्से पर मोटाई में कमी के निर्धारण के लिए नकली-अप टुकड़े तैयार किए जाते हैं। |
| ५ | मोड़ हिस्से पर डाई पैक्रेंट टेस्टिंग को आरओ डिटेक्ट क्रैक, खामियों या किसी भी प्रकार के दोष का पता लगाया जाता है। |
| ६ | पारगमन के दौरान किसी भी नुकसान को रोकने के लिए विशेष पैकिंग प्रदान की जाती है। |
