| एमओक्यू: | एक सेट |
| कीमत: | बातचीत योग्य |
| मानक पैकेजिंग: | समुद्री यात्रा योग्य पैकिंग |
| वितरण अवधि: | 50 ~ 100 दिन |
| भुगतान विधि: | एल / सी, टी / टी |
| आपूर्ति क्षमता: | 400 टन प्रति माह |

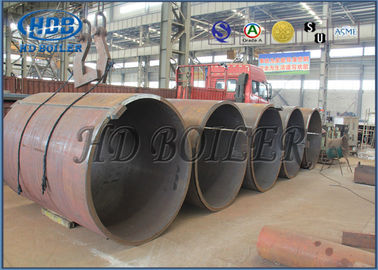

बॉयलर स्टीम ड्रम ASME 2017 एडिशन PWHT और NDE आवश्यक उच्च दबाव
विवरण
| 1 | ए अनुसूचित जनजातिूम ड्रम की एक मानक विशेषता है पानी-ट्यूब बॉयलर। |
| २ | यह पानी के नलियों के ऊपरी सिरे पर पानी / भाप का भंडार है। |
| ३ | ड्रम पानी की नलियों में उत्पन्न भाप को स्टोर करता है और एक चरण के रूप में कार्य करता है-भाप / पानी के मिश्रण के लिए विभाजक। |
| ४ | गर्म और ठंडे पानी के बीच घनत्व में अंतर "हॉट्टर" -वाटर / और संतृप्त-भाप को भाप-ड्रम में जमा करने में मदद करता है। |
| ५ | शुरुआत में नीचे की तरफ सिंगल ड्रम और ऊपर की तरफ तीन ड्रम ट्यूब के एक नेटवर्क के जरिए जुड़े हुए थे, जिन्हें ऊपर ड्रम और नीचे सिंगल ड्रम में वेल्डेड किया गया था। |
समारोह
| 1 | ए स्टीम ड्रम का उपयोग अकेले या कंपनी में किया जाता है निचले स्तर पर स्थित कीचड़-ड्रम / चारा पानी का ड्रम। |
| २ | भाप ड्रम और कीचड़ / पानी के ड्रम के साथ एक बॉयलर जिसे द्वि-ड्रम बॉयलर और कहा जाता है भाप ड्रम बॉयलर केवल तथाकथित मोनो-ड्रम बॉयलर के साथ। |
| ३ | द्वि-ड्रम बॉयलर का निर्माण आमतौर पर कम दबाव बॉयलर-रेटिंग के लिए किया जाता है, जबकि मोनो-ड्रम बड़े पैमाने पर उच्च दबाव रेटिंग के लिए डिज़ाइन किया गया है। |
| ४ | अलग वाष्प ड्रम के शीर्ष से बाहर खींच लिया जाता है और प्रक्रिया को वितरित किया जाता है। |
| ५ | संतृप्त वाष्प के आगे हीटिंग से सुपरहिट भाप बन जाएगी जिसका उपयोग आमतौर पर ड्राइव करने के लिए किया जाता है वाष्प टरबाइनएस |
| ६ | संतृप्त वाष्प ड्रम के ऊपर से खींची जाती है और एक सुपरहीटर के माध्यम से भट्ठी में फिर से प्रवेश करती है। |
| । | रिसर ट्यूबों के माध्यम से भाप ड्रम में प्रवेश करने वाले पानी और भाप का मिश्रण, आंतरिक ड्रम जिसमें डीिस्टर होता है, सूखी भाप का उत्पादन करने के लिए भाप से पानी की बूंदों को अलग करता है। |
| । | ड्रम के निचले भाग में संतृप्त जल वाष्प डाउनकोमर पाइप के माध्यम से बहता है, आमतौर पर हेडर और पानी के ड्रम के लिए गर्म होता है। |
| ९ | भाप ड्रम के साथ ड्रम के अंदर फैली भाप फ़ीड पाइप के माध्यम से बॉयलर ड्रम को फ़ीड पानी भी खिलाया जाता है। |
तकनीकी आवश्यकताएँ:
| 1 | डिजाइन और फैब्रिकेशन w / ASME सेक्शन I, 2017 संस्करण और विनिर्माण के विनिर्देश के अनुसार होगा। |
| २ | सभी आयाम मिमी में हैं जब तक कि निर्दिष्ट निर्दिष्ट नहीं किया जाता है। |
| ३ | सभी अनुप्रस्थ और परिधीय वेल्ड आरटी निरीक्षण करेंगे |
| ४ | ड्रम में संलग्नक के वेल्ड पीटी निरीक्षण करेंगे |
| ५ | PWHT प्रति PW-391S पूरे स्टीम ड्रम के लिए आवश्यक है, वेल्ड पूरा होने के बाद। |
| ६ | फील्ड वेल्डिंग के लिए तैयार किए गए एंड्स को अंत से deoxaluminate 2 '' के एक कोट के साथ संरक्षित किया जाएगा और फिर टेप और सील के साथ एक अनिवार्य रूप से पानी तंग सील प्रदान किया जाएगा। |
| । | ड्रम को बाहरी रूप से प्राइमर पेंट (स्टेनलेस स्टील को छोड़कर) के एक कोट के साथ लेपित किया जाएगा। |
| । | निकला हुआ किनारा अच्छी तरह से संरक्षित किया जाएगा |
ध्यान
बॉयलर स्टीम ड्रम का जल स्तर माप और नियंत्रण दोनों के लिए सबसे महत्वपूर्ण पावर प्लांट मापदंडों में से एक है।बॉयलर के सुरक्षित संचालन के लिए बॉयलर में उचित जल स्तर का नियंत्रण महत्वपूर्ण है।यदि स्तर बहुत कम है, तो बॉयलर ट्यूब को अधिक गरम करके क्षतिग्रस्त हो जाएगा।यदि स्तर बहुत अधिक है, तो भाप सेपरेटर ठीक से काम नहीं करेगा, तापमान नियंत्रण मुश्किल होगा, और सुपरहीटर ट्यूब और टरबाइन नमी या जल उपचार रासायनिक कैरीओवर द्वारा क्षतिग्रस्त हो सकते हैं।
