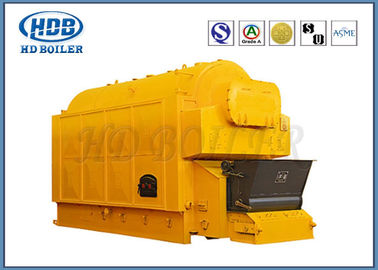

स्वचालित औद्योगिक भाप गर्म पानी बॉयलर कोयला निकाल दिया क्षैतिज एकल ड्रम
उत्पाद विवरण
| शर्त: | नया | संरचना: | पानी की नाली |
|---|---|---|---|
| ईंधन उपलब्ध है: | कोयला आधारित | रेटेड वाष्पीकरण क्षमता: | 1-20 टी / एच |
| रेटेड भाप तापमान: | 170-204 है | ऑपरेशन: | स्वचालित |
| प्लेसमेंट: | क्षैतिज बॉयलर | प्रयोग: | औद्योगिक |
| स्थापना: | इकट्ठे हुए बॉयलर | जल परिसंचरण: | प्राकृतिक परिसंचरण |
| प्रमुखता देना |
औद्योगिक भाप बॉयलर,कोयला निकाल दिया गर्म पानी बॉयलर |
||
उत्पाद का वर्णन
लघु स्थापना अवधि लंबी सेवा जीवन के साथ DZL कोयला निकाल दिया भाप गर्म पानी बॉयलर
उत्पादन
एचडी डीजेडएल सीरीज़ स्टीम और हॉट-वॉटर बॉयलर सिंगल-सिलेंडर, वॉटर-ट्यूब असेंबली, चेन ग्रेट बॉयलर है।बॉयलर ड्रम को केंद्र के साथ व्यवस्थित किया गया हैच बॉयलर को अनुदैर्ध्य रूप से।
सामने का ढोल और भट्ठी के दोनों किनारे-वाll ट्यूब में रेडिएंट हीटिंग सतह, रियर ड्रम और टी के बीच ट्यूब घोंसला बनता हैवह हेडर फार्म संवहन हीटिंग सतह बनाता है।
कोयला अर्थशास्त्री आर पर स्थापित हैबॉयलर का कान।
दहन-उत्पन्न उच्च तापमान के कुछ ताप के बाद चume चूल्हा द्वारा अवशोषित हो जाता है, धूआं संवहन ताप सतह t पर प्रवाहित होता हैहंटर कोयला के माध्यम से चिमनी के माध्यम से बाहर कक्ष और निकास बाहर जलाconomizer, धूल कलेक्टर और मसौदा प्रशंसक।
सुविधाएँ और लाभ
1. क्षैतिज एकल ड्रम पानी की पाइप श्रृंखला भट्ठी बॉयलर है।ऊपरी शरीर और निचले grate बॉयलर से बना है।
2. एकल ड्रम बॉयलर बॉडी के लिए अनुदैर्ध्य लेआउट, चैम्बर विकिरण हीटिंग सतह के दो पक्ष पानी की दीवार ट्यूब के साथ बॉयलर ड्रम, पाइप बंडल के दोनों तरफ संवहन ताप सतह की परवाह किए बिना।
3. ड्रम आंतरिक थ्रेड स्मोक कॉनकेन हीटिंग सरफेस पाइप फायर ट्यूब, ट्यूब स्ट्रेस बिना ब्रेसलेट आर्क ट्यूब प्लेट के साथ कम तनाव।
4. चेन grate अंक गोदाम हवा में, हवा चैम्बर हवा की मात्रा समायोजन स्वतंत्र रूप से, grate stepless गति विनियमन।
5. संरचना रूपों, कारखाने में जोड़ा जा सकता है, भी कार्य स्थल पर जोड़ा जा सकता है।
पैरामीटर
| नमूना | DZL1-0.7-AII DZL1-1.0-AII |
DZL2-1.25-AII DZL2-1.6-AII DZL2-2.5-AII |
DZL4-1.25-AII DZL4-1.6-AII DZL4-2.5-AII |
DZL6-1.25-AII DZL6-1.6-AII DZL6-2.5-AII |
DZL10-1.25-AII DZL10-1.6-AII |
DZL15-1.25-AII DZL15-1.6-AII |
DZL20-1.25-AII DZL20-1.6-AII |
|
| रेटेड वाष्पीकरण क्षमता t / h | 1 | २ | ४ | ६ | १० | १५ | २० | |
| रेटेड काम के दबाव | 0.7 / 1.0 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 | 1.25 / 1.6 | 1.25 / 1.6 | 1.25 / 1.6 | |
| रेटेड भाप का तापमान | 170/184 | 193/204/226 | 193/204/226 | 193/204 | 193/204 | 193/204 | 193/204 | |
| पानी की आपूर्ति का तापमान | २० | २० | २० | २० | २० | २० | २० | |
| घृत का क्षेत्र २ | 3.5 / 20/10 | 6.5 / 40/17 | 11/88/17 | 16/118/50 | 17/200/131 | 35/332/200 | 53/415/213 | |
| ग्रेट एम 2 का प्रभावी क्षेत्र | 2.1 | ३.२ | 5.2 | 7.8 है | 11.8 | 17.3 | २१ | |
| बॉयलर की मात्रा m 3 | 3.6 | 6.5 | 9.2 | 12.3 | 16.5 | २० | २५ | |
| डिजाइन दक्षता% | > 76 | > 78 | > 78 | > 80 | > 80 | > 80 | > 80 | |
| लागू ईंधन | बिटुमिनस वर्ग II | |||||||
| किलो / घंटा | 167.9 | 330 | 655 है | 870 है | 1440 है | 2240 है | 2860 है | |
| शिपिंग भाग का अधिकतम आकार | 5.5 × 1.8 × 2.9 | 5.7 × 2.6 × 3.4 | 6.8 × 2.9 × 3.6 | 7.1 × 2.8 × 3.6 | 7.6 × 3.4 × 3.6 | 9.4 × 3.4 × 3.6 | 9.8 × 3.5 × 3.6 | |
| शिपिंग भाग एम का अधिकतम वजन | १३ | १। | २। | २२ | २५ | २६ | २। | |
| स्थापना का आकार एम | 6.0 × 3.2 × 4.2 | 5.7 × 3.9 × 4.9 | 6.8 × 3.6 × 5.1 | 8.1 × 5.2 × 6.3 | 9.8 × 5.7 × 6.3 | 10.4 × 5.2 × 8.1 | 11 × 5.6 × 8.6 | |
| ड्राफ्ट प्रशंसक | नमूना | Y5-47 | GY2-15 | YX9-35No.8C | GY6-1 | GY10-15 | Y5-47 12D | Y5-47 12.4D |
| (एम 3 / एच) एयरफ्लो | 3295-5100 रु | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
| (पा) दबाव | 2383-2079 | 3668-3020 है | 2805-3041 है | 3060-3220 | 3714-3802 | 3628-3393 | 387-3619 | |
| (किलोवाट) शक्ति | 5.5 | 1 1 | 18.5 | ३० | ५५ | 75 | 90 | |
| धौंकनी प्रशंसक | नमूना | T4-72 3 ए | जीजी 2-11 | T4-72 4.5A | T4-72 5A | GG10-1 | जी 4-73 9 डी | जी 4-73 9 डी |
| (एम 3 / एच) एयरफ्लो | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 1000-22500 रु | 23003-32079 | 23003-44128 | |
| (पा) दबाव | 792-1300 | 1578-1461 | 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
| (किलोवाट) शक्ति | 1.5 है | ३ | 7.5 है | 1 1 | १५ | ३० | ३। | |
| शाखा पंप | नमूना | JGGC2.0-8 × 14/18 | JGGC2.4-9 × 19/22 DG6-25 × 11 |
DG6-25 × 7/8 DG6-25 × 12 |
DG6-25 × 7/9 DG6-25 × 12 |
DG12-25 × 7/8 | DG25-30 × 6/7 | DG25-30 × 6/7 |
| (एम 3 / एच) | २.४ | 2.4 / 2.4 / 3.75 | 3.75-7.5 | 3.75-7.5 | 7.5-15 | 15-30 है | 15-30 है | |
| म | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
| (किलोवाट) शक्ति | ३ | ३ | 7.5 / 11/15 | 7.5 / 15/15 | 15/15 है | 30/30 | 30/30 | |
| गति गोमुख | नमूना | जीएल -5 पी | जीएल -5 पी | जीएल -5 पी | जीएल -10 पी | जीएल -16 पी | GL-20P / II | GL-20P / II |
| (किलोवाट) शक्ति | 0.55 | 0.55 | 0.55 | 0.75 | १.१ | 1.5 है | 1.5 है | |
| स्लैग मशीन | नमूना | एलएक्सएल -1 | एलएक्सएल -2 | एलएक्सएल -4 | एलएक्सएल -6 | एलएक्सएल -10 | एलएक्सएल -15 | एलएक्सएल -20 |
| (किलोवाट) शक्ति | 0.75 | १.१ | १.१ | १.१ | १.१ | 1.5 है | 1.5 है | |
| धूल मॉडल | एक्सडी -1 | XD-2 | XD-4 | XD-6 | XD-10 | XD-15 | XD-20 | |
