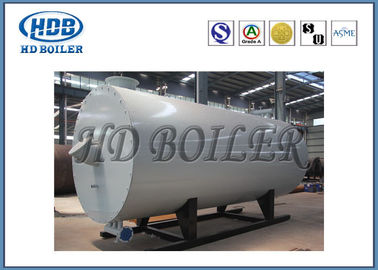

क्षैतिज औद्योगिक थर्मल तेल बॉयलर, तेल निकाल दिया भाप बॉयलर कम दबाव
उत्पाद विवरण
| दबाव: | कम दबाव | जलती हुई शैली: | आंतरिक फायरिंग बॉयलर |
|---|---|---|---|
| स्थान शैली: | क्षैतिज | प्रयोग: | औद्योगिक |
| मीडिया: | कार्बनिक गर्मी हस्तांतरण सामग्री | विनिर्माण स्तर: | ए |
| जल परिसंचरण: | प्राकृतिक परिसंचरण | मूल्यांकित शक्ति: | 350Kw - 16300Kw |
| प्रमुखता देना |
थर्मल द्रव बॉयलर,गर्म तेल बॉयलर प्रणाली |
||
उत्पाद का वर्णन
क्षैतिज प्रकार के तेल गैस कार्बनिक गर्मी वाहक बॉयलर हाइन दक्षता आसानी से स्थापित होती है
उत्पाद का दायरा
गर्मी उत्पादन: (30 - 1500)× 10४kCal / एच
डिजाइन दबाव: .1.1 एमपीए
संरचनात्मक विशेषता
• YYW क्षैतिज श्रृंखला कार्बनिक गर्मी वाहक भट्ठी अंदर, बाहर (अंदर और बाहर) क्लोज-पैक परिपत्र ट्यूब भीतरी कॉयल विकिरण हीटिंग सतह, बाहरी सतह, बाहरी कॉइल और आंतरिक कॉइल संवहन हीटिंग सतह का गठन करती है।
•कॉइल सहित जलते हुए ईंधन के लिए एक्ज़ोथिर्मिक दहन कक्ष, अधिकांश गर्मी विकिरण हीटिंग सतह, संवहन ताप सतह में उच्च तापमान फ्ल्यू गैस और हीट एक्सचेंजर द्वारा अवशोषित होती है।
•पूंछ की हीटिंग सतह के साथ बॉयलर की पूंछ को पीछे हटाना, बॉयलर के निकास गैस तापमान को कम करना, बॉयलर के ग्रू गैस आउटलेट से कम तापमान वाले ग्रिप गैस को सीधे चिमनी और वायुमंडल में छुट्टी दे दी।
उत्पाद मापदंडों
|
नमूना YYL (W) |
350 Y (Q) |
600 Y (Q) |
900 Y (Q) |
1200 Y (Q) |
1500 Y (Q) |
1800 Y (Q) |
2300 है Y (Q) |
2900 है Y (Q) |
3500 है Y (Q) |
||
| रेटेड शक्ति (किलोवाट) | 350 | 600 | 900 | 1200 | 1500 | 1800 | 2300 है | 2900 है | 3500 है | ||
| गर्मी की आपूर्ति × 10४(kCal / h) | ३० | 50 | 75 | 100 | 160 | 150 | 200 रु | 250 | 300 | ||
| ऊष्मीय दक्षता(%) | ≥88 | ≥88 | ≥88 | ≥88 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ||
| डिजाइन दबाव (एमपीए) | १.१ | १.१ | १.१ | १.१ | १.१ | १.१ | १.१ | १.१ | १.१ | ||
| अधिकतम काम कर रहे तापमान (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | ||
| मध्यम परिसंचरण दर (एम३/) | 40 | ५ 58 | 100 | 100 | 100 | 160 | 160 | 200 रु | 200 रु | ||
| भट्ठी मध्यम क्षमता (एम३) | 0.4 | 0.6 | 0.6 | 0.8 | 1.2 | 2.1 | 2.6 | 3.5 है | 7.8 है | ||
| सक्षम व्यास (DN) | 100 | 100 | 125 | 125 | 125 | 150 | 150 | 200 रु | 200 रु | ||
| क्षमता (किलोवाट) | 14.5 | १। | ३१ | 37.5 है | 49.5 है | 57.5 | 61.5 | 75 | 75 | ||
| लागू ईंधन | तेल गैस | ||||||||||
| ईंधन की खपत किलो / घंटा (तेल) | 34 | 56 | .४ | 111 | 141 | 163 | 217 | 273 | 326 | ||
|
आयाम () · एच) एम |
क्षैतिज तेल भट्ठी | 1.2 × 2.4 | १.। × ३ | 1.82 × 3.5 | 1.92 × 4 | 1.95 × 4.3 | २.४ × ४.३ | 2.52 × 5.3 | 2.8 × 6.3 | 2.92 × 6 | |
|
प्रसार पंप |
मॉडल WRY | 80-50-180 | 100-65-190 | 100-65-230 | 100-65-240 | 100-65-257 | 125-80-250 | 125-80-250 | 125-100-250 | 125-100-250 | |
| प्रवाह (एम३/) | 40 | ६० | 100 | 100 | 100 | 160 | 160 | 200 रु | 200 रु | ||
| लिफ्ट (एम) | 40 | 38 | ५५ | 70 | 80 | ६० | ६० | ६० | ६० | ||
| पावर (किलोवाट) | 7.5 है | 1 1 | २२ | ३० | ३। | ४५ | ४५ | ५५ | ५५ | ||
|
नमूना YYL (W) |
4700 Y (Q) |
5900 Y (Q) |
7000 है Y (Q) |
8200 रु Y (Q) |
9400 रु Y (Q) |
10500 है Y (Q) |
12000 है Y (Q) |
14000 है Y (Q) |
16300 है Y (Q) |
||
| रेटेड शक्ति (किलोवाट) | 4700 | 5900 | 7000 है | 8200 रु | 9400 रु | 10500 है | 12000 है | 14000 है | 16300 है | ||
| गर्मी की आपूर्ति × 104 (kCal / h) | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 | ||
| ऊष्मीय दक्षता(%) | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ||
| डिजाइन दबाव (एमपीए) | १.१ | १.१ | १.१ | १.१ | १.१ | १.१ | १.१ | १.१ | १.१ | ||
| अधिकतम काम कर रहे तापमान (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | ||
| मध्यम परिसंचरण दर (एम 3 / एच) | 260 | 300 | 340 | 400 | 520 है | 600 | 600 | 680 है | 800 | ||
| भट्ठी मध्यम क्षमता (एम 3) | 8.4 | 8.8 | 10.5 | 11.2 | 11.5 | १३ | १५ | १। | २३ | ||
| सक्षम व्यास (DN) | 200 रु | 250 | 250 | 250 | 300 | 300 | 300 | 350 | 350 | ||
| क्षमता (किलोवाट) | 98.5 | 121.5 | 148.5 | 155 | 195 | 235 है | 235 है | 295 | 341 | ||
| लागू ईंधन | तेल गैस | ||||||||||
| ईंधन की खपत किलो / घंटा (तेल) | 435 | 545 है | 660 है | 760 | 875 है | 980 है | 1140 है | 1360 है | 1600 रु | ||
|
आयाम () · एच) एम |
क्षैतिज तेल भट्ठी |
3.23 × 6.7 |
3.26 × 7.45 |
3.26 × 7.9 |
3.62 × ९ |
3.6 × 9.48 |
3.65 × 10.4 |
3.65 × 10.6 |
3.98 × 11.5 |
4.06 × 12.5 |
|
|
प्रसार पंप |
मॉडल WRY | 125-100-257 |
125- 100-260 |
150-125-270 | 125-100-250 | 125-100-257 | 125-100-260 | 150-100-260 | 150-125-270 ए | 150-125-280 | |
| प्रवाह (एम 3 / एच) | 260 | 300 | 340 | २०० × २ | 260 × 2 | 300 × 2 | 300 × 2 | 340 × 2 | 400 × 2 | ||
| लिफ्ट (एम) | 70 | 70 | 76 | ६० | 70 | 70 | 70 | 76 | 78 | ||
| पावर (किलोवाट) | 75 | 90 | 110 है | 55 × 2 | 75 × 2 | 90 × 2 | 90 × 2 | 110 × 2 | 132 × 2 | ||
प्रदर्शन के फायदे
1. ऊर्जा कुशल
2. सुरक्षित और विश्वसनीय
3. आसान स्थापित करने के लिए
4. ईंधन लागू
5. आवेदन उद्योग
कंपनी का परिचय
1985 में स्थापित, Zhangjiagang हुआ डोंग बॉयलर कं, लिमिटेड (HD बॉयलर के रूप में व्यापार), बिजली संयंत्र का उत्पादन करता है;औद्योगिक;वयर्थ ऊष्मा;अपशिष्ट भस्मीकरण;बायोमास;कार्बनिक गर्मी वाहक और बिजली भाप बॉयलर।हीटिंग सतहों की एक विस्तृत श्रृंखला के साथ युग्मित, एचडी बॉयलर बॉयलर के डिजाइन भागों सहित बॉयलर डिजाइन, निर्माण, स्थापना, रखरखाव और प्रतिस्थापन सहित एक अनूठी सेवा बाजार में लाता है।
1. 200,000 वर्ग मीटर का निर्माण क्षेत्र
2. 150 इंजीनियर
3. 600 कोडेड वेल्डर
4. 60 लाइसेंसधारी निरीक्षक (NDT स्तर- III प्रशिक्षक)
5. डिजाइन और निर्माण बॉयलर के लिए क्लास-ए लाइसेंस
6. आईएसओ 9001: 2008 गुणवत्ता प्रणाली
7. पावर बॉयलरों का ASME सर्टिफिकेट
8. ASME 'S', 'U' और NB स्टाम्प प्राधिकरण
