| एमओक्यू: | एक सेट |
| कीमत: | बातचीत योग्य |
| मानक पैकेजिंग: | समुद्री यात्रा योग्य पैकिंग |
| वितरण अवधि: | मोल भाव |
| भुगतान विधि: | वेस्टर्न यूनियन, एल / सी, टी / टी |
| आपूर्ति क्षमता: | प्रति वर्ष 20 सेट |

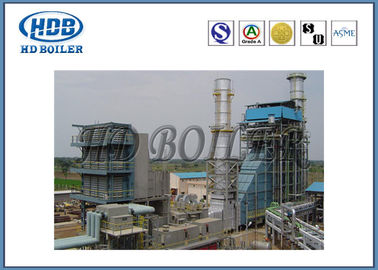

उच्च कुशल HRSG अपशिष्ट हीट रिकवरी स्टीम जेनरेटर ASME मानक
विवरण
HRSGs में चार प्रमुख घटक होते हैं: अर्थशास्त्री, बाष्पीकरण करने वाला, सुपरहाइटर और वॉटर प्रीहीटर।विभिन्न घटकों को इकाई की परिचालन आवश्यकताओं को पूरा करने के लिए एक साथ रखा जाता है। मॉड्यूलर HRSGs को निकास गैसों के प्रवाह या दबाव के स्तर की संख्या जैसे कई तरीकों से वर्गीकृत किया जा सकता है।निकास गैसों के प्रवाह के आधार पर, एचआरएसजी को ऊर्ध्वाधर और क्षैतिज प्रकारों में वर्गीकृत किया जाता है।क्षैतिज प्रकार एचआरएसजी में, निकास गैस क्षैतिज रूप से ऊर्ध्वाधर ट्यूब पर बहती है जबकि ऊर्ध्वाधर प्रकार एचआरएसजी में, क्षैतिज गैस क्षैतिज गैस पर खड़ी होती है।दबाव के स्तर के आधार पर, एचआरएसजी को एकल दबाव और बहु दबाव में वर्गीकृत किया जा सकता है।सिंगल प्रेशर एचआरएसजी में केवल एक स्टीम ड्रम होता है और सिंगल प्रेशर लेवल पर स्टीम जेनरेट होता है जबकि मल्टी प्रेशर एचआरएसजी दो (डबल प्रेशर) या थ्री (ट्रिपल प्रेशर) स्टीम ड्रम लगाते हैं।
तकनीकी विशेषताएं
1. मॉड्यूलर संरचना, डिजाइन, लेआउट उचित, ऊर्जा कुशल का अनुकूलन।
2. सर्पिल पंख ट्यूब गर्मी हस्तांतरण दक्षता में सुधार करने के लिए।
3. हाइड्रोफोबिक हैस कोहनी के साथ सभी पाइप और हेडर, पानी के निकास के लिए आसान और पूरी तरह से।
4. थर्मल विस्तार स्वतंत्रता के रूप में बाहरी ढाल के भीतर निलंबन संरचना और इन्सुलेशन का उपयोग करना, एक छोटे से गर्मी।
5. काम कर रहे तरल पदार्थ के भीतर प्रत्येक हीटिंग सतह दबाव ड्रॉप का चयन, काम कर रहे तरल पदार्थ वेग वितरण, सुरक्षित और विश्वसनीय पानी परिसंचरण का अनुकूलन।
GAS टरबाइन HRSG विनिर्देशन
| टरबाइन डिस्चार्ज फ्लो (Nm)३/) | 318000 है | 387000 है | 400000 | 465000 है |
| बॉयलर इनलेट गैस तापमान (℃) | 460 है | 543 | 540 है | 470 है |
| रेटेड भाप दबाव (एमपीए) | २. .५ 75 | 3.82 | 3.82 (मध्यम दबाव अनुभाग) | 60 (मध्यम दबाव अनुभाग) |
| 0.4 (कम दबाव वाला भाग) | 11 (कम दबाव वाला भाग) | |||
| रेटेड भाप दबाव (एमपीए) | २. .५ 75 | 3.82 | 450 (मध्यम दबाव अनुभाग) | 435 (मध्यम दबाव अनुभाग) |
| 150 (कम दबाव वाला भाग) | 230 (कम दबाव वाला भाग) | |||
| बॉयलर की संरचना | क्षैतिज व्यवस्था प्राकृतिक परिसंचरण |
क्षैतिज व्यवस्था प्राकृतिक परिसंचरण |
क्षैतिज व्यवस्था प्राकृतिक परिसंचरण | क्षैतिज व्यवस्था प्राकृतिक परिसंचरण |
संरचना
कंपनी का परिचय
1985 में स्थापित, Zhangjiagang हुआ डोंग बॉयलर कं, लिमिटेड (HD बॉयलर के रूप में व्यापार), बिजली संयंत्र का उत्पादन करता है;औद्योगिक;वयर्थ ऊष्मा;अपशिष्ट भस्मीकरण;बायोमास;कार्बनिक गर्मी वाहक और बिजली भाप बॉयलर।हीटिंग सतहों की एक विस्तृत श्रृंखला के साथ युग्मित, एचडी बॉयलर बॉयलर के डिजाइन भागों सहित बॉयलर डिजाइन, निर्माण, स्थापना, रखरखाव और प्रतिस्थापन सहित एक अनूठी सेवा बाजार में लाता है।
1. 400,000 वर्ग मीटर का निर्माण क्षेत्र
2. 150 इंजीनियर
3. 600 कोडेड वेल्डर
4. 60 लाइसेंसधारी निरीक्षक (NDT स्तर- III प्रशिक्षक)
5. डिजाइन और निर्माण बॉयलर के लिए क्लास-ए लाइसेंस
6. आईएसओ 9001: 2008 गुणवत्ता प्रणाली
7. पावर बॉयलरों का ASME सर्टिफिकेट
8. ASME 'S', 'U' और NB स्टाम्प प्राधिकरण
|
|
