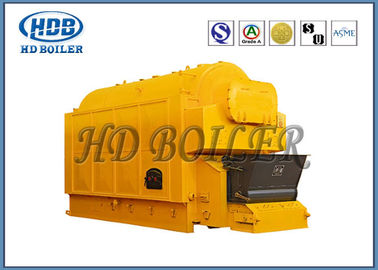

गैस निकाल दिया गर्म पानी भाप बॉयलर / औद्योगिक पानी ट्यूब बॉयलर एकल ड्रम
उत्पाद विवरण
| उत्पाद का नाम: | बायोमास गर्म पानी बॉयलर | समारोह: | स्टीम बॉयलर, गर्म पानी बॉयलर |
|---|---|---|---|
| संरचना: | पानी की नाली | प्रयोग: | औद्योगिक |
| लागू ईंधन: | बिटुमिनस क्लास II | बंदरगाह: | शंघाई, चीन |
| प्रमुखता देना |
औद्योगिक भाप बॉयलर,कोयला निकाल दिया गर्म पानी बॉयलर |
||
उत्पाद का वर्णन
परिचय
HD BOILER DZL श्रृंखला भाप और गर्म पानी बॉयलर एकल सिलेंडर, पानी-ट्यूब विधानसभा, चेन ग्रेट बॉयलर है।बॉयलर ड्रम के केंद्र के साथ बॉयलर ड्रम की व्यवस्था की जाती है longitudinally.Coal अर्थशास्त्री बॉयलर के रियर पर स्थापित किया गया है।धूआं को चूल्हा द्वारा अवशोषित किया जाता है, धूआं संवहन ताप की सतह पर बहता है। शीतलन कक्ष और बाहर चिमनी के माध्यम से बाहर निकलता है।
संरचनात्मक विशेषता
1. क्षैतिज एकल ड्रम पानी की पाइप श्रृंखला भट्ठी बॉयलर है।ऊपरी शरीर और निचले grate बॉयलर से बना है।
2. एकल ड्रम बॉयलर बॉडी के लिए अनुदैर्ध्य लेआउट, चैम्बर विकिरण हीटिंग सतह के दो पक्ष पानी की दीवार ट्यूब के साथ बॉयलर ड्रम, पाइप बंडल के दोनों तरफ संवहन ताप सतह की परवाह किए बिना।
3. ड्रम आंतरिक धागा धुआं संवहन हीटिंग सतह पाइप आग ट्यूब, लट कट्टर आर्क ट्यूब प्लेट के बिना कम तनाव के साथ ट्यूब शीट।
4. चेन grate अंक गोदाम हवा में, हवा चैम्बर हवा की मात्रा समायोजन स्वतंत्र रूप से, grate stepless गति विनियमन।
प्रदर्शन के फायदे
1. समूह (तेज) फार्म, कॉम्पैक्ट संरचना के लिए बॉयलर, एक क्षेत्र के एक क्षेत्र को कवर करें छोटी, छोटी स्थापना अवधि, कम स्थापना लागत, बुनियादी ढांचा निवेश।
2. धूम्रपान के तापमान में ट्यूब प्लेट कम है, एकल वापसी पाइप, ट्यूब प्लेट समान रूप से गरम, ट्यूब प्लेट तनाव कम बॉयलर संचालन सुरक्षित और विश्वसनीय, लंबी सेवा जीवन।
3. हीटिंग सतह की व्यवस्था, उचित पूरी तरह से, बॉयलर हीटिंग, दबाव में तेजी से वृद्धि, उत्पादन पूर्ण, उच्च तापीय क्षमता।
4. हवा में ग्रिड पॉइंट वेयरहाउस, विंड रूम स्वतंत्र वायु प्रवाह को समायोजित करता है, समान रूप से कोयले की व्यापक अनुकूलनशीलता।
5. सुरक्षा स्वचालन, स्वचालित नियंत्रण और निगरानी उपकरण का एक उच्च स्तर पूर्ण, सुरक्षित और विश्वसनीय, आसान संचालन है।
उत्पाद मापदंडों
| स्टीम बॉयलर मॉडल | DZL1-0.7-AII DZL1-1.0-AII |
DZL2-1.25-AII DZL2-1.6-AII DZL2-2.5-AII |
DZL4-1.25-AII DZL4-1.6-AII DZL4-2.5-AII |
DZL6-1.25-AII DZL6-1.6-AII DZL6-2.5-AII |
DZL10-1.25-AII DZL10-1.6-AII |
DZL15-1.25-AII DZL15-1.6-AII |
DZL20-1.25-AII DZL20-1.6-AII |
|
| रेटेड वाष्पीकरण क्षमता (t / h) | 1 | २ | ४ | ६ | १० | १५ | २० | |
| रेटेड काम के दबाव (एमपीए) | 0.7 / 1.0 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 | 1.25 / 1.6 | 1.25 / 1.6 | 1.25 / 1.6 | |
| रेटेड भाप तापमान (℃) | 170/184 | 193/204/226 | 193/204/226 | 193/204 | 193/204 | 193/204 | 193/204 | |
| पानी की आपूर्ति तापमान (℃) | २० | २० | २० | २० | २० | २० | २० | |
| घृत का क्षेत्र (m)२) | 3.5 / 20/10 | 6.5 / 40/17 | 11/88/17 | 16/118/50 | 17/200/131 | 35/332/200 | 53/415/213 | |
| ग्रेट का प्रभावी क्षेत्र (एम)२) | 2.1 | ३.२ | 5.2 | 7.8 है | 11.8 | 17.3 | २१ | |
| बॉयलर की मात्रा (एम३) | 3.6 | 6.5 | 9.2 | 12.3 | 16.5 | २० | २५ | |
| डिजाइन दक्षता (%) | > 76 | > 78 | > 78 | > 80 | > 80 | > 80 | > 80 | |
| लागू ईंधन | बिटुमिनस वर्ग II | |||||||
| ईंधन की खपत (किलो / घंटा) | 167.9 | 330 | 655 है | 870 है | 1440 है | 2240 है | 2860 है | |
| शिपिंग भाग का अधिकतम आकार (एम) | 5.5 × 1.8 × 2.9 | 5.7 × 2.6 × 3.4 | 6.8 × 2.9 × 3.6 | 7.1 × 2.8 × 3.6 | 7.6 × 3.4 × 3.6 | 9.4 × 3.4 × 3.6 | 9.8 × 3.5 × 3.6 | |
| शिपिंग भाग का अधिकतम वजन (टी) | १३ | १। | २। | २२ | २५ | २६ | २। | |
| स्थापना का आकार (एम) | 6.0 × 3.2 × 4.2 | 5.7 × 3.9 × 4.9 | 6.8 × 3.6 × 5.1 | 8.1 × 5.2 × 6.3 | 9.8 × 5.7 × 6.3 | 10.4 × 5.2 × 8.1 | 11 × 5.6 × 8.6 | |
| ड्राफ्ट प्रशंसक | नमूना | Y5-47 | GY2-15 | YX9-35No.8C | GY6-1 | GY10-15 | Y5-47 12D | Y5-47 12.4D |
| airflow (एम३/) | 3295-5100 रु | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
| दबाव (पा) | 2383-2079 | 3668-3020 है | 2805-3041 है | 3060-3220 | 3714-3802 | 3628-3393 | 3874-3619 | |
| शक्ति (किलोवाट) | 5.5 | 1 1 | 18.5 | ३० | ५५ | 75 | 90 | |
| धौंकनी प्रशंसक | नमूना | T4-72 3 ए | जीजी 2-11 | T4-72 4.5A | T4-72 5A | GG10-1 | जी 4-73 9 डी | जी 4-73 9 डी |
| वायु प्रवाह(म३/) | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 1000-22500 रु | 23003-32079 | 23003-44128 | |
| दबाव (पा) | 792-1300 | 1578-1461 | 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
| शक्ति (किलोवाट) | 1.5 है | ३ | 7.5 है | 1 1 | १५ | ३० | ३। | |
| शाखा पंप | नमूना | JGGC2.0-8 × 14/18 | JGGC2.4-9 × 19/22 DG6-25 × 11 |
DG6-25 × 7/8 DG6-25 × 12 |
DG6-25 × 7/9 DG6-25 × 12 |
DG12-25 × 7/8 | DG25-30 × 6/7 | DG25-30 × 6/7 |
| एयरफ्लो (एम 3 / एच) | २.४ | 2.4 / 2.4 / 3.75 | 3.75-7.5 | 3.75-7.5 | 7.5-15 | 15-30 है | 15-30 है | |
| लिफ्ट (एम३/) | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
| शक्ति (किलोवाट) | ३ | ३ | 7.5 / 11/15 | 7.5 / 15/15 | 15/15 है | 30/30 | 30/30 | |
| गति गोमुख | नमूना | जीएल -5 पी | जीएल -5 पी | जीएल -5 पी | जीएल -10 पी | जीएल -16 पी | GL-20P / II | GL-20P / II |
| शक्ति (किलोवाट) | 0.55 | 0.55 | 0.55 | 0.75 | १.१ | 1.5 है | 1.5 है | |
| स्लैग मशीन | नमूना | एलएक्सएल -1 | एलएक्सएल -2 | एलएक्सएल -4 | एलएक्सएल -6 | एलएक्सएल -10 | एलएक्सएल -15 | एलएक्सएल -20 |
| शक्ति (किलोवाट) | 0.75 | १.१ | १.१ | १.१ | १.१ | 1.5 है | 1.5 है | |
| धूल का मॉडल | एक्सडी -1 | XD-2 | XD-4 | XD-6 | XD-10 | XD-15 | XD-20 | |
| गर्म पानी बॉयलर मॉडल | DZL0.7-0.7 / 95/70-ALL |
DZL1.4-0.7 / 95/70-ALL DZL1.4-1.0 / 115/70-ALL |
DZL2.8-0.7 / 95/70-ALL DZL2.8-1.0 / 115/70-ALL |
DZL4.2-0.7 / 95/70-ALL DZL4.2-1.0 / 115/70-ALL |
DZL7-1.0 / 95/70-ALL DZL7-1.0 / 115/70-ALL |
DZL10.5-1.0/ 95/ 70-सभी DZL10.5-1.0/1 15/70-सभी |
DZL14-1.0/ ९5/70-सभी DZL14-1.25/ १३०/ 70-सभी |
|
| रेटेड ताप विद्युत (MW) | 0.7 | 1.4 | 2.8 | 4.2 | । | 10.5 | १४ | |
| रेटेड काम के दबाव (एमपीए) | 0.7 | 0.7 / 1.0 | 0.7 / 1.0 | 0.7 / 1.0 | 1.0 | 1.0 | 1.0 / 1.25 | |
| रेटेड आउटलेट तापमान (℃) | 95 | 95/115 | 95/115 | 95/115 | 95/115 | 95/115 | 115/130 | |
| रेटेड इनलेट तापमान (℃) | 70 | 70 | 70 | 70 | 70 | 70 | 70 | |
| बॉयलर की मात्रा (एम३) | 3.6 | 6.5 | 9.2 | 12.3 | 16.5 | २० | २५ | |
| डिजाइन दक्षता (%) | > 76 | > 78 | > 79 | > 81 | > 81 | > 81 | > 81 | |
| लागू ईंधन | बिटुमिनस वर्ग II | |||||||
|
ईंधन की खपत (किलो / घंटा) |
162.4 | 327.1 | 654.2 | 981.3 | 1594.7 | 2392.0 | 3189.3 | |
| शिपिंग भाग का अधिकतम आकार (एम) | 6.0 × 4.2 × 4.2 | 6.5 × 4.5 × 4.8 | 7.2 × 4.1 × 4.9 | 9.5 × 5.5 × 6.3 | 9.8 × 5.7 × 6.3 | 9.4 × 3.4 × 3.6 | 9.8 × 3.5 × 3.6 | |
| शिपिंग भाग का अधिकतम वजन (टी) | १३ | २१ | २। | २५ | ३३ | 42 | ४ ९ | |
| स्थापना का आकार (एम) | 6.0 × 4.2 × 4.2 | 6.5 × 4.5 × 4.8 | 7.2 × 4.1 × 4.9 | 9.5 × 5.5 × 6.3 | 9.8 × 5.7 × 6.3 | 10.7 × 5.7 × 6.8 | 11 × 5.8 × 8.6 | |
| ड्राफ्ट प्रशंसक | नमूना | GY1-11 | GY2-15 | YX9-35No.8C | GY6-1 | GY10-15 | Y5-47 12D | Y5-47 12.4D |
| airflow (एम३/) | 3295-5100 रु | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
| दबाव (पा) | 2383-2079 | 3668-3020 है | 2805-3041 है | 3060-3220 | 3714-3802 | 3628-3393 | 3874-3619 | |
| शक्ति (किलोवाट) | 5.5 | 1 1 | 18.5 | ३० | ५५ | 75 | 90 | |
| धौंकनी प्रशंसक | नमूना | T4-72 3 ए | जीजी 2-11 | T4-72 4.5A | T4-72 5A | GG10-1 | जी 4-73 9 डी | जी 4-73 9 डी |
| airflow (एम३/) | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 1000-22500 रु | 23003-32079 | 23003-44128 | |
| दबाव (पा) | 792-1300 | 1578-1461 | 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
| शक्ति (किलोवाट) | २.२ | ३ | 7.5 है | 1 1 | १५ | ३० | ३। | |
| धौंकनी प्रशंसक | नमूना | 4-72-3.2 | जीजी 2-11 | T4-72 4.5 | T4-72 5 | GG10-1 | जी 4-73 9 डी | जी 4-73 9 डी |
| (एम 3 / एच) | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 10000-22500 रु | 23003-32079 | 23003-44128 | |
| airflow (एम३/) | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
| शक्ति (किलोवाट) | ३ | ३ | 7.5 / 11/15 | 7.5 / 15/15 | 15/15 है | 30/30 | 30/30 | |
| रफ़्तार गर्वनर | नमूना | जीएल -5 पी | जीएल -5 पी | जीएल -5 पी | जीएल -10 पी | जीएल -16 पी | GL-20P / II | GL-20P / II |
| शक्ति (किलोवाट) | 0.55 | 0.55 | 0.55 | 0.75 | १.१ | 1.5 है | 1.5 है | |
| स्लैग मशीन | नमूना | एलएक्सएल -1 | एलएक्सएल -2 | एलएक्सएल -4 | एलएक्सएल -6 | एलएक्सएल -10 | एलएक्सएल -15 | एलएक्सएल -20 |
| शक्ति (किलोवाट) | 0.75 | १.१ | १.१ | १.१ | १.१ | 1.5 है | 1.5 है | |
| धूल का मॉडल | एक्सडी -1 | XD-2 | XD-4 | XD-6 | XD-10 | XD-15 | XD-20 | |
