कस्टमाइज्ड पावर प्लांट सॉल्यूशंस SA192 सर्पेन्टाइन सुपरहीटर और रीहीटर पार्ट्स
उत्पाद विवरण
| सामग्री: | T91 / T92 | वेल्डिंग सामग्री: | निकेल बेस |
|---|---|---|---|
| उत्पाद का नाम: | सुपरहीटर और रीहीटर कॉइल्स | डिजाइन: | अनुकूलित |
| आवेदन: | पावर प्लांट बॉयलर, हीट रिकवरी, उद्योग | दबाव: | कम / उच्च दबाव |
| प्रमुखता देना |
SA192 सर्पेंटिन सुपरहीटर,पुनः हीटर पार्ट्स सुपर हीटर,बिजली संयंत्र समाधान सुपरहीटर |
||
उत्पाद का वर्णन
कस्टमाइज्ड पावर प्लांट सॉल्यूशंस SA192 सर्पेन्टाइन सुपरहीटर और रीहीटर पार्ट्स
सुपरहीटर के मुख्य प्रकार क्या हैं?
विकिरण (भट्टी में स्थित) और संवहन (गैस पथ में) प्रकार।

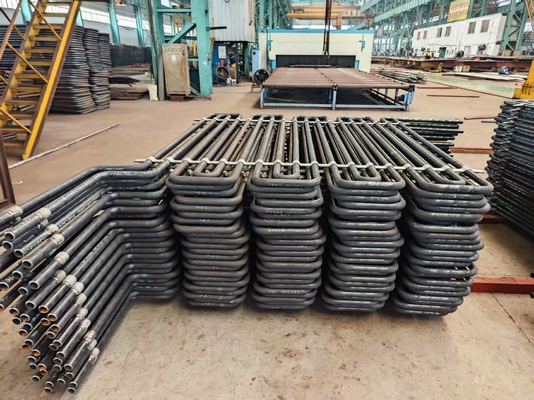

उत्पाद प्रदर्शन
सुपरहीटर और रीहीटर के उत्पाद कार्य
सुपरहीटर
- एक थर्मल पावर प्लांट में, सुपरहीटर का काम महत्वपूर्ण है। यह बॉयलर से निकलने वाली संतृप्त भाप में शेष 1 से 2% नमी को दूर करता है और इसके तापमान को संतृप्ति बिंदु से काफी ऊपर तक बढ़ाता है। यह भाप को अधिक शक्तिशाली और कुशल बनाता है।
- सुपरहीटिंग न केवल बिजली उत्पादन चक्र की समग्र दक्षता को बढ़ाती है—यह टरबाइन के अंतिम चरणों में अत्यधिक संघनन को भी रोकती है। यह महत्वपूर्ण क्यों है? क्योंकि बहुत अधिक संघनन समय के साथ टरबाइन ब्लेड को नुकसान पहुंचा सकता है। इसलिए, सुपरहीटर टरबाइन को सुचारू रूप से चलाने और लंबे समय तक चलने में मदद करता है।
- यह इस प्रकार काम करता है: सुपरहीटर भट्टी की दहन गैसों से गर्मी का उपयोग करता है। यह गर्मी भाप को पूरी तरह से सुखा देती है और फिर इसे सुपरहीट करती है, जिससे इसे कुशल बिजली उत्पादन के लिए आवश्यक अतिरिक्त तापमान मिलता है।
- सुपरहीटर को कई ट्यूब सर्किट के साथ डिज़ाइन किया गया है जो एक साथ चलते हैं। इन सर्किटों में एक या अधिक रिटर्न बेंड होते हैं और हेडर से जुड़ते हैं। यह सेटअप भाप को समान रूप से वितरित करने और गर्मी हस्तांतरण को अधिकतम करने में मदद करता है।
रीहीटर
- रीहीटर की एक विशिष्ट भूमिका है: वे उस भाप को फिर से गर्म करते हैं जो पहले से ही टरबाइन में थोड़ी विस्तारित हो चुकी है। ऐसा करके, वे यह सुनिश्चित करते हैं कि भाप टरबाइन के अंतिम चरण तक यथासंभव शुष्क रहे। शुष्क भाप का मतलब है बेहतर प्रदर्शन और टरबाइन घटकों पर कम घिसाव।
- आप उपयोगिता बॉयलर के भीतर विभिन्न स्थानों पर रीहीटर पा सकते हैं, आमतौर पर संवहन क्षेत्र में संवहन सुपरहीटर से पहले या बाद में। आधुनिक उच्च-दबाव वाले बॉयलर में, रीहीटर आमतौर पर दो भागों में आते हैं।
- पहला भाग, या प्राथमिक खंड, संवहन क्षेत्र में स्थित है, जहां यह पुन: ताप प्रक्रिया शुरू करता है। दूसरा भाग, द्वितीयक खंड, भट्टी के निकास पर लटका हुआ है, जो भाप को उसके अंतिम, इष्टतम तापमान तक लाता है।
- रीहीटर डिजाइन करते समय, इंजीनियर सुपरहीटर के समान सिद्धांतों का पालन करते हैं। दोनों को उच्च तापमान को संभालने और कुशलता से गर्मी स्थानांतरित करने की आवश्यकता होती है।
- रीहीटर और सुपरहीटर में समान आउटपुट तापमान हो सकता है, लेकिन रीहीटर में भाप का दबाव सुपरहीटर में मौजूद दबाव का केवल 20 - 25% होता है। वह कम दबाव का मतलब है कि हम रीहीटर के लिए कम ग्रेड स्टील मिश्र धातुओं का उपयोग कर सकते हैं, जो प्रदर्शन से समझौता किए बिना लागत कम करने में मदद करता है।
सुपरहीटर और रीहीटर का विवरण
| 1 | सामग्री संरचना | कार्बन स्टील, मिश्र धातु स्टील या गर्मी प्रतिरोधी स्टील, संग्रह बक्से और अन्य सहायक सामग्री। ट्यूब विशिष्टताओं के अनुकूलित प्रकार हैं। |
| 2 | डिजाइन पैटर्न | ऊर्ध्वाधर या क्षैतिज लेआउट। |
| 3 | लाभ | सुंदर उपस्थिति, आकार, सटीकता, प्रथम श्रेणी की झुकने और वेल्डिंग तकनीक, प्रथम श्रेणी का पता लगाने का उपकरण। |
सुपरहीटर और रीहीटर के निर्माण और स्वीकृति मानदंड
1.JB/T1611 "बॉयलर पाइप के निर्माण के लिए तकनीकी विनिर्देश।"
2.JB/T1612 "बॉयलर दबाव परीक्षण तकनीकी शर्तें।"
3.JB/T1613 "बॉयलर के दबाव भागों की वेल्डिंग के लिए तकनीकी विनिर्देश।"
4.JB/T1615"बॉयलर की पेंटिंग और पैकिंग के लिए तकनीकी विनिर्देश।"
5. JB/T3375 "बॉयलर निर्माण के लिए सामग्री की स्वीकृति स्वीकृति के नियम।"
प्रकार लाभ नुकसान सहायक विधि
पेंडेंट-प्रकार
1.फर्म संरचनात्मक समर्थन
2. संघनित भाप द्वारा प्रवाह अवरोध
3. नीचे जमा होने वाले पानी को साफ करने के लिए धीमी गति से पुनरारंभ करने की आवश्यकता है। ऊपर से समर्थित
इनवर्टेड-प्रकार
1. संघनित भाप की उचित निकासी
2. संरचनात्मक कठोरता की कमी, विशेष रूप से उच्च गति वाले गैस प्रवाह में नीचे से समर्थित
क्षैतिज-प्रकार
1. उचित जल निकासी
2. अच्छी संरचनात्मक कठोरता।
वे सीधे लौ को नहीं देखते हैं इसलिए वे मुख्य रूप से संवहन प्रकार के होते हैं आमतौर पर मुख्य भट्टी के समानांतर ऊर्ध्वाधर गैस नलिकाओं में समर्थित होते हैं।
