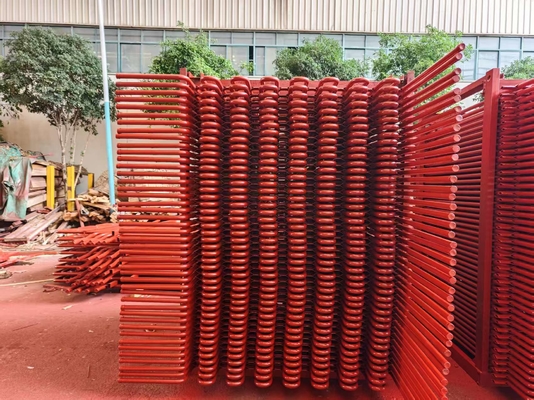

अपशिष्ट ऊर्जा वसूली समाधान अनुकूलित सुपरहीटर और रीहीटर सिस्टम

अपशिष्ट ऊर्जा वसूली समाधान अनुकूलित सुपरहीटर और रीहीटर सिस्टम

एक रिहीटर सुपरहीटर से कैसे भिन्न होता है?

एक पुनः हीटर टरबाइन में आंशिक विस्तार के बाद भाप को पुनः गर्म करता है, जबकि सुपरहीटर बॉयलर ड्रम से संतृप्त भाप को गर्म करता है।

उत्पाद प्रदर्शन

सुपरहीटर और रीहीटर के उत्पाद कार्य

सुपरहीटर

1.The function of the superheater in the thermal power plant is to remove the last traces of moisture ( 1 to 2%) from the saturated steam coming out of boiler and to increase its temperature sufficiently above saturation temperature.

2सुपर-हीटिंग हीटिंग चक्र की समग्र समग्र दक्षता को बढ़ाता है और टरबाइन के अंतिम चरणों में बहुत अधिक संघनक से बचता है जो ब्लेड कटाव से बचता है।

3भट्ठी से निकलने वाली दहन गैसों की गर्मी का उपयोग भाप से नमी निकालने और भाप को अति गर्म करने के लिए किया जाता है।

4सुपर हीटर में आमतौर पर एक या अधिक रिटर्न बेंड के साथ समानांतर में कई ट्यूब सर्किट होते हैं, जो हेडर के बीच जुड़े होते हैं।

पुनः ताप

1पुनः हीटर का कार्य टरबाइन से आंशिक रूप से विस्तारित भाप को पुनः गर्म करना है।

ऐसा इसलिए किया जाता है ताकि टरबाइन के अंतिम चरण के दौरान भाप यथासंभव सूखी रहे।

2स्थान: उपयोगिता के बॉयलरों के कन्वेक्टिव क्षेत्र में कन्वेक्टिव सुपरहीटर से पहले या बाद में। आधुनिक उच्च दबाव वाले बॉयलरों में, रीहीटर आम तौर पर दो खंडों में होते हैं।

3प्राथमिक खंड को संवहन क्षेत्र में रखा जाता है और द्वितीयक खंड को ऊपर से लटकते हुए भट्ठी के बाहर निकलने के पास रखा जाता है।

4रिहीटर के लिए डिजाइन विचार सुपरहीटर के लिए समान हैं।

5इसके समान आउटपुट तापमान होते हैं लेकिन भाप के दबाव सुपरहीटर के लगभग 20-25% होते हैं। इसलिए रीहीटर के लिए निम्न ग्रेड स्टील मिश्र धातु का उपयोग किया जा सकता है।

प्रकार फायदे नुकसान समर्थन विधि

पेंडेंट प्रकार

1ठोस संरचनात्मक सहायता

2संक्षेपित भाप द्वारा प्रवाह अवरोध

3. नीचे जमा पानी को साफ करने के लिए धीमी गति से फिर से शुरू की जरूरत है. ऊपर से समर्थित

उलटा प्रकार का

1संक्षेपित वाष्प का उचित निकासी

2. संरचनात्मक कठोरता का अभाव, विशेष रूप से उच्च गति गैस प्रवाह में नीचे से समर्थित

क्षैतिज प्रकार

1उचित जल निकासी

2अच्छी संरचनात्मक कठोरता।

वे सीधे लौ को नहीं देखते हैं इसलिए वे मुख्य रूप से संवहन प्रकार के होते हैं आमतौर पर मुख्य भट्ठी के समानांतर ऊर्ध्वाधर गैस नलिकाओं में समर्थित होते हैं।

सुपरहीटर और रीहीटर का विवरण

सुपरहीटर और रीहीटर के निर्माण और स्वीकृति मानदंड

1.JB/T1611 " बॉयलर पाइप के निर्माण के लिए तकनीकी विनिर्देश".

2.JB/T1612 "बॉयलर दबाव परीक्षण की तकनीकी शर्तें. "

3.JB/T1613 "बॉयलर के दबाव भागों के वेल्डिंग के लिए तकनीकी विनिर्देश".

4.JB/T1615"बॉयलर के पेंटिंग और पैकिंग के लिए तकनीकी विनिर्देश".

5. JB/T3375 "बॉयलर निर्माण के लिए सामग्री की स्वीकृति प्राप्त करने के नियम"
