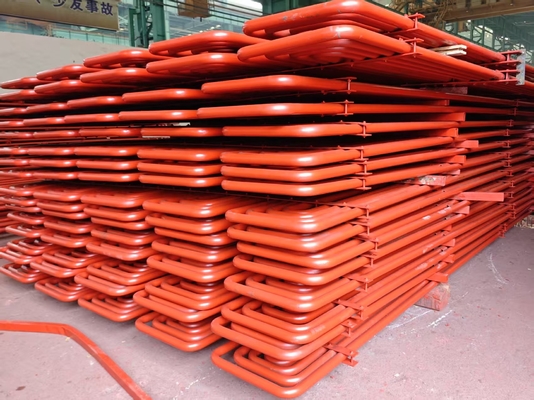

मिश्र धातु स्टील अनुकूलित सुपरहीटर और पुनः हीटर उच्च तापमान बॉयलर भागों
उत्पाद विवरण
| संरचना: | विद्युत तत्व | दबाव: | कम / उच्च दबाव |
|---|---|---|---|
| ईंधन: | कोयला/गैस/कोयला आधारित/जल ताप | स्थिति: | नया |
| सामग्री: | कार्बन स्टील / स्टेनलेस स्टील | रंग: | ग्राहक की आवश्यकता |
| प्रमुखता देना |
मिश्र धातु स्टील सुपरहीटर और रीहीटर,अनुकूलित सुपरहीटर और रीहीटर,उच्च तापमान के बॉयलर के भाग |
||
उत्पाद का वर्णन
मिश्र धातु स्टील अनुकूलित सुपरहीटर और पुनः हीटर उच्च तापमान बॉयलर भागों
सुपरहीटर और रीहीटर बिजली उत्पादन चक्र की समग्र दक्षता को कैसे प्रभावित करते हैं?
सुपरहीटर भाप के तापमान को बढ़ाते हैं, जिससे प्रति यूनिट द्रव्यमान अधिक ऊर्जा होती है और टरबाइन में अधिक काम होता है, जिससे बिजली उत्पादन दक्षता में सुधार होता है।वाष्प को आंशिक रूप से विस्तारित होने के बाद पुनः गर्म करने वाले, भाप की गुणवत्ता और तापमान में सुधार करते हुए, इसे टरबाइन के निम्न दबाव चरणों में कुशलतापूर्वक विस्तार करने और बिजली उत्पादन चक्र की समग्र दक्षता में सुधार करने में सक्षम बनाता है।
आवेदन
संतृप्त भाप को गर्म करने के लिए इस्तेमाल किया जाता है, भाप का तापमान 900 डिग्री सेल्सियस तक हो सकता है।
बिजली उत्पादन बढ़ाने के लिए सुपरहीटर क्षमता का उन्नयन
हमें आवश्यक तकनीकी डेटा भेजें, जैसे कि भाप क्षमता, दबाव, आवश्यक तापमान आदि। हम तदनुसार डिजाइन करेंगे।
अंतर
| प्रकार | लाभ | नुकसान | समर्थन विधि |
| पेंडेंट प्रकार | 1ठोस संरचनात्मक सहायता | 1. संघनित वाष्प द्वारा प्रवाह अवरुद्ध 2. तल में जमा पानी को शुद्ध करने के लिए धीमी गति से फिर से शुरू करने की आवश्यकता है. | ऊपर से समर्थित |
| उलटा प्रकार का | 1संक्षेपित वाष्प का उचित निकासी | 1. विशेष रूप से उच्च गति गैस प्रवाह में संरचनात्मक कठोरता का अभाव | नीचे से समर्थन |
| क्षैतिज प्रकार |
1उचित जल निकासी 2अच्छी संरचनात्मक कठोरता। |
1वे सीधे फ्लैम को नहीं देखते हैं इसलिए वे मुख्य रूप से अभिसरण प्रकार के हैं | आम तौर पर मुख्य भट्ठी के समानांतर ऊर्ध्वाधर गैस नलिकाओं में समर्थित। |
उत्पाद का वर्णन
थर्मल दक्षता में सुधार करने के लिए, सुपरहीट भाप के दबाव को सुपरहाई दबाव से सबक्रिटिकल और सुपरक्रिटिकल दबाव तक बढ़ाया गया है।सुपरहीटर और रीहीटर का भाप तापमान 540-555 डिग्री के भीतर रखा जाता है.
चूंकि सुपरहीटर और रिहीटर के ट्यूबों के माध्यम से उच्च तापमान वाली भाप बहती है, इसलिए ट्यूब की दीवार से भाप तक के संवहनिक गर्मी रिलीज़ ट्रांसफर गुणांक काफी छोटा है,और गर्मी हस्तांतरण प्रदर्शन खराब हैइस बीच, गर्मी हस्तांतरण के उचित तापमान अंतर को सुनिश्चित करने के लिए,आमतौर पर सुपरहीटर और रिहीटर उन क्षेत्रों में लगाए जाते हैं जहां धुएं का तापमान अधिक होता है।, और उनके ट्यूब की दीवार का कामकाजी तापमान काफी अधिक है, इसलिए सुपरहीटर और रीहीटर का कामकाजी वातावरण काफी खराब है।और उनकी ट्यूबों को ठंडा करने की क्षमता खराब हैइस प्रकार, ट्यूब धातु को दीर्घकालिक रूप से काम करने के लिए सुरक्षित कैसे बनाया जाए, यह सुपरहीटर और रीहीटर के डिजाइन और संचालन में एक महत्वपूर्ण मुद्दा है।चित्र 4-1 में बॉयलरों में प्रयुक्त साधारण धातु के लिए अनुमत तापमान की ऊपरी सीमा सूचीबद्ध हैउच्च स्तर के मिश्र धातु स्टील के उपयोग से बचने के लिए, जब सुपरहीटर और रीहीटर के डिजाइन की बात आती है, तो उपयोग की जाने वाली ट्यूब धातु काम करते समय तापमान सीमाओं के लगभग करीब होती है।यदि तापमान में 10-20 डिग्री की वृद्धि होती हैइसलिए सुपरहीटर और रीहीटर के डिजाइन और संचालन के लिए निम्नलिखित पहलुओं पर ध्यान दिया जाना चाहिए:
1. यह सुनिश्चित करने के लिए कि भाप टेम्पेrचलने के दौरान स्थिर रहना। भाप के तापमान में भिन्नता +5--10 डिग्री से अधिक नहीं होनी चाहिए;
2सुपरहीटर और रिहीटर के लिए तापमान को समायोजित करने के लिए विश्वसनीय विधि की आवश्यकता होती है जब ऑपरेशन की स्थिति कुछ विस्तार तक बढ़ जाती है ताकि नामित भाप तापमान बनाए रखा जा सके।
3. ताप विचलन को कम से कम करने के लिएसमानांतरट्यूब।
सुपरहीटर का उद्देश्य भाप का तापमान उसके संतृप्ति बिंदु से ऊपर उठाना है।
रीहीटर मूल रूप से एक सुपरहीटर है जो एक टरबाइन के उच्च दबाव चरण से बाहर निकलने वाले भाप को सुपरहीट करता है। फिर गर्म भाप को टरबाइन के निम्न दबाव चरण में भेजा जाता है।उच्च दबाव और निम्न दबाव टरबाइन के बीच भाप को फिर से गर्म करके बिजली संयंत्र चक्र की विद्युत दक्षता 40% से अधिक बढ़ाना संभव हैपुनः ताप चक्र का प्रयोग बड़े पावर बॉयलरों में किया जाता है क्योंकि यह आर्थिक रूप से केवल बड़े बिजली संयंत्रों में ही संभव है।
विवरण
सभी कच्चे माल को सबसे पहले पाइपलाइन काटकर तैयार किया जाएगा।
इसमें नंगे तेल (कार्बन स्टील, मिश्रित स्टील, या टिकाऊ गर्मी स्टील) और हेडर और अन्य सहायक उपकरणों की एक श्रृंखला होती है।38,42 और इसी तरह, भी अनुरोध के रूप में.
|
जानकारी सेट करना
|
|
|
प्रक्रिया
|
वेल्डिंग
|
|
संरचना
|
क्षैतिज या लंबवत
|
|
सामग्री
|
कार्बन स्टील, मिश्र धातु स्टील
|
|
ट्यूब
|
φ32, 38, 42, आदि
|
|
आकार
|
अनुकूलित
|
|
ब्रांड
|
एचटीईजी
|
|
वारंटी
|
18 महीने
|
अंतर
| प्रकार | लाभ | नुकसान | समर्थन विधि |
| पेंडेंट प्रकार | 1ठोस संरचनात्मक सहायता | 1. संघनित वाष्प द्वारा प्रवाह अवरुद्ध 2. तल में जमा पानी को शुद्ध करने के लिए धीमी गति से फिर से शुरू करने की आवश्यकता है. | ऊपर से समर्थित |
| उलटा प्रकार का | 1संक्षेपित वाष्प का उचित निकासी | 1. विशेष रूप से उच्च गति गैस प्रवाह में संरचनात्मक कठोरता का अभाव | नीचे से समर्थन |
| क्षैतिज प्रकार |
1उचित जल निकासी 2अच्छी संरचनात्मक कठोरता। |
1वे सीधे फ्लैम को नहीं देखते हैं इसलिए वे मुख्य रूप से अभिसरण प्रकार के हैं | आम तौर पर मुख्य भट्ठी के समानांतर ऊर्ध्वाधर गैस नलिकाओं में समर्थित। |
आवेदन
संतृप्त भाप को गर्म करने के लिए इस्तेमाल किया जाता है, भाप का तापमान 900 डिग्री सेल्सियस तक हो सकता है।
बिजली उत्पादन बढ़ाने के लिए सुपरहीटर क्षमता का उन्नयन
कार्यशाला
हमें आवश्यक तकनीकी डेटा भेजें, जैसे कि भाप क्षमता, दबाव, आवश्यक तापमान आदि। हम तदनुसार डिजाइन करेंगे।
कंपनी का परिचय
1985 में स्थापित, झांगजियागंग हुआ डोंग बॉयलर कं, लिमिटेड (एचडी बॉयलर के रूप में व्यापार) बिजली संयंत्र; औद्योगिक; अपशिष्ट गर्मी; अपशिष्ट दहन; बायोमास का उत्पादन करता है;ऑर्गेनिक हीट कैरियर और इलेक्ट्रिक स्टीम बॉयलरहीटिंग सतहों की एक व्यापक श्रृंखला के साथ, एचडी बॉयलर बाज़ार में एक अनूठी सेवा लाता है जिसमें बॉयलर डिजाइन, निर्माण, स्थापना,बॉयलर के दबाव भागों का रखरखाव और प्रतिस्थापन.
1200,000 वर्ग मीटर का निर्माण क्षेत्र
2150 इंजीनियर
3. 600 कोडित वेल्डर
4. 60 लाइसेंस प्राप्त निरीक्षक (एनडीटी स्तर-III प्रशिक्षक)
5बॉयलर के डिजाइन और निर्माण के लिए श्रेणी-ए लाइसेंस
6आईएसओ 9001:2008 गुणवत्ता प्रणाली
7पावर बॉयलरों का एएसएमई प्रमाणपत्र
8एएसएमई 'एस', 'यू' और एनबी स्टाम्प प्राधिकरण
