| एमओक्यू: | 1 सेट / 10 टन |
| कीमत: | बातचीत योग्य |
| मानक पैकेजिंग: | समुद्री यात्रा योग्य पैकिंग |
| वितरण अवधि: | 50 ~ 100 दिन |
| भुगतान विधि: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति क्षमता: | 1500 टन / महीना |

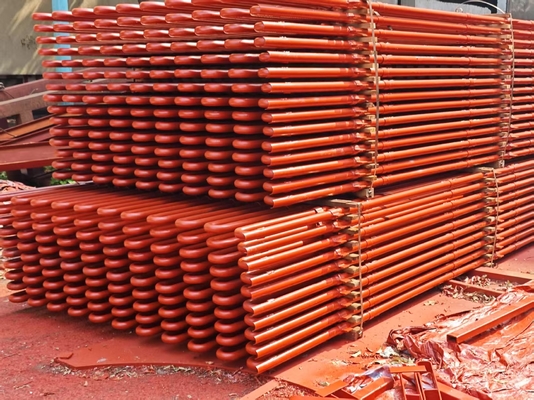

कार्बन स्टील हीट एक्सचेंजर सुपरहीटर और CFB बॉयलर दक्षता के लिए पुनः हीटर
एक बॉयलर की अधिकतम दक्षता क्या है?
इलेक्ट्रिक कंबाइन बॉयलर तकनीकी रूप से लगभग 98-100% कुशल होते हैं, जबकि गैस कंबाइन बॉयलर आमतौर पर 90% से 95% कुशल होते हैं। फिर भी, गैस इकाइयों का उपयोग करने में कम लागत होती है।ऐसा इसलिए है क्योंकि बिजली गैस की तुलना में अधिक खर्च होती है, और इलेक्ट्रिक इकाइयों में ऊर्जा की मांग बहुत अधिक है।
विवरण
स्टीम सुपरहीटर एक कॉइल प्रकार का हीट एक्सचेंजर है जिसका उपयोग सुपरहीट भाप का उत्पादन करने या एक बॉयलर द्वारा उत्पन्न गीली भाप को सूखी भाप में परिवर्तित करने के लिए किया जाता है।यह एक बॉयलर से इस तरह से अलग है कि, बॉयलर पानी को भाप में परिवर्तित करने के लिए संवेदनशील गर्मी के साथ-साथ गुप्त गर्मी दोनों का उपयोग करता है जबकि सुपरहीटर भाप को सुपरहीट करने के लिए केवल संवेदनशील गर्मी का उपयोग करता है ताकि इसकी एंथलपी बढ़ सके।
विवरण
सुपरहीटिंग से समग्र दक्षता बढ़ जाती है और टरबाइन के अंतिम चरणों में बहुत अधिक संघनक से बचा जाता है जिससे ब्लेड कटाव से बचा जाता है।
भट्ठी से निकलने वाली दहन गैसों की गर्मी का उपयोग भाप से नमी निकालने और भाप को अति गर्म करने के लिए किया जाता है।
सुपर हीटर में आमतौर पर एक या एक से अधिक रिटर्न वक्रों के साथ समानांतर में कई ट्यूब सर्किट होते हैं, जो हेडर के बीच जुड़े होते हैं।
गर्म गैसों से ऊष्मा को उच्च तापमान पर सुपरहीटर में भाप में स्थानांतरित किया जाता है।
इसलिए ट्यूब की दीवार के तनाव को कम करने के लिए सुपरहीटर के प्रोमरी सेक्शन को काउंटरफ्लो और सेकेंडरी सेक्शन को समानांतर प्रवाह में रखा गया है।
सिद्धांत
सुपरहीटर का सिद्धांत ही बॉयलर के भाप उत्पन्न करने वाले ट्यूबों के समान होता है।
उच्च तापमान पर गर्म गैसें सुपरहीटर के ट्यूबों पर बहती हैं और भाप का तापमान बढ़ाती हैं जिसका परिमाण सुपरहीटर और गैस की गति से बाहर निकलने वाली गैस के तापमान पर निर्भर करता है।
संतृप्त भाप को गर्म करने के लिए इस्तेमाल किया जाता है, भाप का तापमान 900 डिग्री सेल्सियस तक हो सकता है।
बिजली उत्पादन बढ़ाने के लिए सुपरहीटर क्षमता का उन्नयन
हमें आवश्यक तकनीकी डेटा भेजें, जैसे कि भाप क्षमता, दबाव, आवश्यक तापमान आदि। हम तदनुसार डिजाइन करेंगे.
कार्य
सुपरहीटरवाष्प के तापमान को उसके संतृप्ति बिंदु से ऊपर उठाना है।
पुनः तापयह एक सुपरहीटर है जो टरबाइन के उच्च दबाव चरण से बाहर निकलने वाली भाप को सुपरहीट करता है। फिर गर्म भाप को टरबाइन के निम्न दबाव चरण में भेजा जाता है।उच्च दबाव और निम्न दबाव टरबाइन के बीच भाप को फिर से गर्म करके बिजली संयंत्र चक्र की विद्युत दक्षता 40% से अधिक बढ़ाना संभव हैपुनः ताप चक्र का प्रयोग बड़े पावर बॉयलरों में किया जाता है क्योंकि यह आर्थिक रूप से केवल बड़े बिजली संयंत्रों में ही संभव है।
फायदे और नुकसान
|
पेंडेंट प्रकार 1.स्थिर संरचनात्मक समर्थन 1संक्षेपित भाप द्वारा प्रवाह अवरोध 2. नीचे जमा पानी को साफ करने के लिए धीमी गति से फिर से शुरू की जरूरत है. ऊपर से समर्थित |
|
उलटा प्रकार 1.संकुचित भाप का उचित निकासी 1. संरचनात्मक कठोरता का अभाव, विशेष रूप से उच्च गति गैस प्रवाह में नीचे से समर्थित |
|
क्षैतिज प्रकार 1उचित जल निकासी 2अच्छी संरचनात्मक कठोरता। |
वे सीधे लौ को नहीं देखते हैं इसलिए वे मुख्य रूप से संवहन प्रकार के होते हैं आमतौर पर मुख्य भट्ठी के समानांतर ऊर्ध्वाधर गैस नलिकाओं में समर्थित होते हैं।
उन्नत प्रौद्योगिकी
| 1 | एचडीबी के पास ट्यूबों के जीवनकाल की भविष्यवाणी करने के लिए अपनी शेष उपयोगी जीवन विश्लेषण प्रणाली का उपयोग करने का व्यापक अनुभव है। |
| 2 | यह प्रणाली एक गैर-विनाशकारी परीक्षण के दौरान ट्यूब के ऑक्साइड और दीवार की मोटाई को मापती है और इसका उपयोग शेष उपयोगी जीवन की गणना करने के लिए किया जाता है। |
| 3 | एचडीबी ने 1991 में ऑक्साइड मापने की तकनीक विकसित की और अब इसे दुनिया भर में मानक के रूप में इस्तेमाल किया जाता है। |
विवरण
| 1 | सामग्री संरचना | कार्बन स्टील, मिश्र धातु स्टील या गर्मी प्रतिरोधी स्टील, संग्रह बॉक्स और अन्य सहायक सामग्री। ट्यूब विनिर्देशों के अनुकूलित प्रकार हैं। |
| 2 | डिजाइन पैटर्न | ऊर्ध्वाधर या क्षैतिज लेआउट |
| 3 | लाभ | सुंदर उपस्थिति, आकार, सटीकता, प्रथम श्रेणी की झुकने और वेल्डिंग तकनीक, प्रथम श्रेणी का पता लगाने वाला उपकरण। |
उत्पाद का कार्य
1.The function of the superheater in the thermal power plant is to remove the last traces of moisture ( 1 to 2%) from the saturated steam coming out of boiler and to increase its temperature sufficiently above saturation temperature.
2सुपर-हीटिंग हीटिंग चक्र की समग्र समग्र दक्षता को बढ़ाता है और टरबाइन के अंतिम चरणों में बहुत अधिक संघनक से बचता है जो ब्लेड कटाव से बचता है।
3भट्ठी से निकलने वाली दहन गैसों की गर्मी का उपयोग भाप से नमी निकालने और भाप को अति गर्म करने के लिए किया जाता है।
4सुपर हीटर में आमतौर पर एक या अधिक रिटर्न बेंड के साथ समानांतर में कई ट्यूब सर्किट होते हैं, जो हेडर के बीच जुड़े होते हैं।
उत्पाद प्रदर्शन
|
|
