| एमओक्यू: | 20 टन |

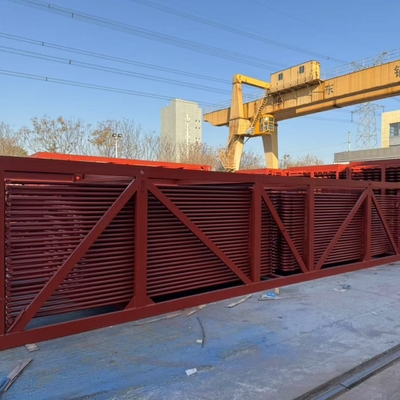

| मानक पैकेजिंग: | स्टील फ्रेम |
| वितरण अवधि: | 60-150 दिन |
| भुगतान विधि: | एल/सी, टी/टी |
एएसएमई बॉयलर सुपरहीटर कॉइल ऑफ SA213 T11 रखरखाव और प्रतिस्थापन के लिए
विवरण
सुपरहीटर
जीवाश्म ईंधन बिजली संयंत्रों में अक्सर भाप उत्पन्न करने वाली भट्ठी में एक सुपरहीटर अनुभाग होता है। भाप भाप ड्रम के अंदर सूखने वाले उपकरण के माध्यम से सुपरहीटर तक जाती है,भट्ठी में ट्यूबों का एक सेटयहाँ भाप नली के बाहर गर्म धुआं गैसों से अधिक ऊर्जा प्राप्त करती है, और इसका तापमान अब संतृप्ति तापमान से ऊपर गर्म हो जाता है।
बॉयलर में स्थापना के मोड के अनुसार सर्पेंटिन ट्यूब पैनल को आम तौर पर दो प्रकारों में विभाजित किया जा सकता हैः ऊर्ध्वाधर निलंबन प्रकार और क्षैतिज निलंबन प्रकार।ऊर्ध्वाधर निलंबित सर्पेंटिन ट्यूब पैनल आम तौर पर एक परत संरचना है, जो मुख्य रूप से सुपरहीटर और रीहीटर के उच्च तापमान अनुभाग में प्रयोग किया जाता है। ट्यूब पैनल का अंत सीधे हेडर के पाइप ज्वाइंट से जुड़ा होता है,निलंबित और हेडर की अनुदैर्ध्य दिशा में व्यवस्थित, और भट्ठी कक्ष की छत में प्रवेश किया, और ट्यूब पैनल पर सामान के माध्यम से इसके साथ सील; क्षैतिज निलंबित सर्पेंटिन ट्यूब पैनल,जिनमें से अधिकतर डबल-लेयर संरचना के हैं, मध्य में पानी से ठंडा लटकती नली द्वारा तय और निलंबित है, और आम तौर पर सुपरहीटर और रिहीटर के निम्न तापमान अनुभाग और इकोनोमाइज़र के सर्पेंटिन ट्यूब में उपयोग किया जाता है।
विभिन्न प्रकार के सुपर हीटर हैं जिनके फायदे और नुकसान निम्नानुसार हैंः
अंतर
| प्रकार | लाभ | नुकसान | समर्थन विधि |
| पेंडेंट प्रकार | 1ठोस संरचनात्मक सहायता | 1. संघनित वाष्प द्वारा प्रवाह अवरुद्ध 2. तल में जमा पानी को शुद्ध करने के लिए धीमी गति से फिर से शुरू करने की आवश्यकता है. | ऊपर से समर्थित |
| उलटा प्रकार का | 1संक्षेपित वाष्प का उचित निकासी | 1. विशेष रूप से उच्च गति गैस प्रवाह में संरचनात्मक कठोरता का अभाव | नीचे से समर्थन |
| क्षैतिज प्रकार |
1उचित जल निकासी 2अच्छी संरचनात्मक कठोरता। |
1वे सीधे फ्लैम को नहीं देखते हैं इसलिए वे मुख्य रूप से अभिसरण प्रकार के हैं | आम तौर पर मुख्य भट्ठी के समानांतर ऊर्ध्वाधर गैस नलिकाओं में समर्थित। |
30 से अधिक वर्षों के लिए, हुआ डोंग बॉयलर लगातार नवाचार और हमारे बॉयलर सुपरहीटर और reheaters में सुधार किया गया है।वेल्डिंग और डिजाइन हमारे उत्पादों दोनों यूरोपीय और अमेरिकी मानकों को पूरा सुनिश्चित, विश्वसनीय प्रदर्शन सुनिश्चित करता है।
