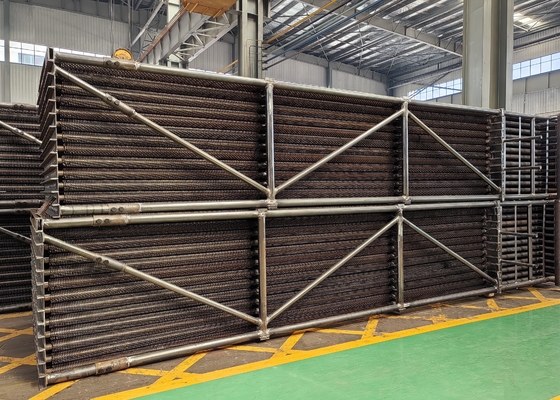

एएसएमई कार्बन स्टील बॉयलर रोटरी एयर प्रीहीटर कॉम्पैक्ट संरचना के साथ

सामान्य परिचय: वायु प्रीहीटर

          वायु प्रीहीटर वह हीटिंग सतह है जहां बॉयलर की पूंछ पर धुआं गैस आंतरिक हीट सिंक के माध्यम से बॉयलर में प्रवेश करने वाली हवा को एक निश्चित तापमान तक प्रीहीट करती है,जो एक उपकरण है जिसका उपयोग बॉयलर के हीट एक्सचेंज प्रदर्शन को बेहतर बनाने और ऊर्जा खपत को कम करने के लिए किया जाता हैवायु प्रीहीटर के हीट ट्रांसफर मोड के अनुसार, वायु प्रीहीटर को दो श्रेणियों में विभाजित किया जा सकता हैः थर्मल कंडक्शन प्रकार और पुनर्योजी प्रकार।थर्मलली कंडक्टिव एयर प्रीहीटर में सबसे अधिक इस्तेमाल किया जाने वाला ट्यूबलर एयर प्रीहीटर हैबड़ी क्षमता वाली इकाइयों में, उनमें से अधिकांश कॉम्पैक्ट और हल्के रोटरी एयर प्रीहीटर का उपयोग करते हैं।

कार्य सिद्धांत

        हवा के प्रीहीटर के सिद्धांत को स्पष्ट करने के लिए रोटरी एयर प्रीहीटर को उदाहरण के रूप में लेते हुए, यह ऑपरेशन के दौरान धीरे-धीरे घूमेगा,धुआं गैस हवा प्रीहीटर के धुआं गैस पक्ष में प्रवेश करेगा और फिर निर्वहन किया जाएगा, और धुआं गैस में ले जाने वाली गर्मी को हवा के प्रीहीटर में हीट सिंक द्वारा अवशोषित किया जाएगा, और फिर हवा के प्रीहीटर धीरे-धीरे घूमता है, हीट सिंक हवा की ओर बढ़ता है,और फिर गर्मी को बॉयलर में प्रवेश करने से पहले हवा में स्थानांतरित कर दिया जाता है.

बॉयलर में वायु प्रीहीटर का उपयोग ज्यादातर तीन-कंपार्टमेंट प्रकार का होता है, जिसमें अग्नि अलार्म प्रणाली, गैप समायोजन प्रणाली और आवृत्ति रूपांतरण नियंत्रण प्रणाली होती है। वायु प्रीहीटर का उपयोग करना आसान होता है,संचालित करने में सरल, संचालित करने के लिए सुरक्षित है, और बॉयलर प्रणाली के हीट एक्सचेंज प्रदर्शन में सुधार कर सकता है, इसलिए यह धुआं गैस बॉयलर प्रणालियों में बहुत आम है।

विवरण

        ट्यूबलर एयर प्रीहीटर का मुख्य गर्मी हस्तांतरण घटक पतली दीवार वाली स्टील ट्यूब है। ट्यूबलर एयर प्रीहीटर ज्यादातर घन होते हैं। स्टील ट्यूबों को लंबवत रूप से व्यवस्थित किया जाता है और एक दूसरे के साथ बिखरे होते हैं।.दोनों छोरों को ऊपरी और निचले ट्यूब शीट पर वेल्डेड किया जाता है। ट्यूबलर एयर प्रीहीटर ट्यूब बॉक्स में एक मध्यवर्ती ट्यूब शीट से लैस है।धुआं गैस के माध्यम से गुजरता है प्रीहीटर ऊपर और पाइप के नीचे, जबकि गर्मी हस्तांतरण पूरा करने के लिए हवा क्षैतिज रूप से प्रीहीटर से गुजरती है।

ट्यूबलर एयर प्रीहीटर का उपयोग बिजली संयंत्र के बॉयलर और औद्योगिक बॉयलरों में अच्छे सीलिंग, उच्च गर्मी हस्तांतरण दक्षता, आसान विनिर्माण और प्रसंस्करण के फायदे के कारण व्यापक रूप से किया जाता है।ट्यूबलर एयर प्रीहीटर की कमियां बड़ी मात्रा में होती हैंस्टील ट्यूब की सामग्री में आसानी से राख भरना, सफाई में कठिनाई और धुआं गैस के प्रवेश द्वार पर आसानी से पहनना।
