मिश्र धातु इस्पात बॉयलर सुपरहीटर उच्च दक्षता भाप हीट एक्सचेंजर
उत्पाद विवरण
| स्थिति: | नया | ईंधन: | कोयला/गैस/तेल से चलने वाला, पानी का ताप |
|---|---|---|---|
| प्रकार: | प्राकृतिक परिसंचरण | दबाव: | कम / उच्च दबाव |
| अनुप्रयोगों की श्रेणी: | उद्योग / पावर स्टेशन | विनिर्देश: | स्वनिर्धारित |

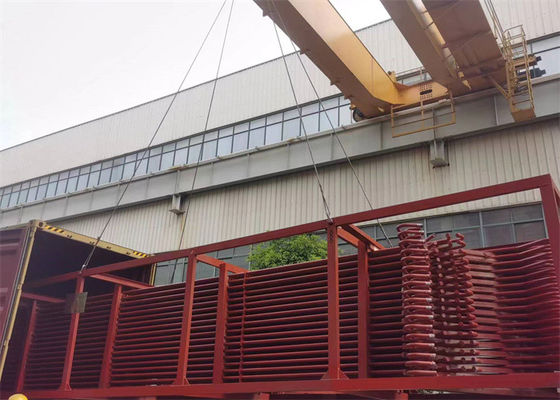

| सामग्री: | स्टेनलेस स्टील | पैकिंग: | आयरन फ्रेम पैकेज |
| प्रमुखता देना |
मिश्र धातु इस्पात बॉयलर सुपरहीटर,उच्च दक्षता स्टील बॉयलर सुपरहीटर,स्टीम हीट एक्सचेंजर बॉयलर सुपरहीटर |
||
उत्पाद का वर्णन
उच्च दक्षता भाप हीट एक्सचेंजर मिश्र धातु इस्पात बॉयलर सुपरहीटर
उत्पाद परिचय
सुपरहीटर एक हीटिंग सतह है जो कुछ दबाव में संतृप्त जल वाष्प को इसी दबाव में सुपरहीट जल वाष्प में गर्म करता है। सुपरहीटर ट्यूब समूह में प्रत्येक समानांतर ट्यूब का ताप अवशोषण और भाप प्रवाह ऑपरेशन के दौरान अलग होता है। बॉयलर सुपरहीटर ऊर्जा रिकवरी बॉयलर फ्ल्यू गैस है। बॉयलर भाप हीटिंग प्राप्त किया जा सकता है, बॉयलर थर्मल दक्षता में सुधार करने के लिए एक सूखी भाप, लेकिन स्टीम टर्बाइनों से बचने के लिए भाप टर्बाइन से पानी के हथौड़ा पुनर्जनन से बचने के लिए भाप रीसाइक्लिंग ऊर्जा में, बॉयलर परिसंचारी पानी और रीजनरेटर में गर्मी, स्तर कर सकते हैं स्टीम रिहीट का हाई प्रेशर डिस्चार्ज हो, इन उपकरणों की रिकवरी बॉयलर एनर्जी सहायक हीटिंग डिवाइस की बड़ी बॉयलर स्टीम सिस्टम है, बॉयलर सिस्टम की ऊर्जा दक्षता में सुधार करने के लिए फायदेमंद है, केवल सुपरहीटर और रीहीटर को रिसाइकिल किया जाता है ग्रिप गैस एनर्जी, रीजनरेटर रीसाइक्लिंग है भाप ऊर्जा। सुपरहीटर को हीट ट्रांसफर मोड के अनुसार संवहन प्रकार, विकिरण प्रकार और आधा विकिरण प्रकार में विभाजित किया जा सकता है। संरचनात्मक विशेषताओं के अनुसार सर्पीन ट्यूब प्रकार, स्क्रीन प्रकार, दीवार प्रकार और पैकेज दीवार प्रकार में विभाजित किया जा सकता है। सुपरहीटर ट्यूब दीवार धातु बॉयलर के दबाव भागों में उच्चतम तापमान रखती है।इसलिए, उच्च गुणवत्ता वाले कम कार्बन स्टील और विभिन्न प्रकार के क्रोमियम-मोलिब्डेनम मिश्र धातु इस्पात को अपनाया जाना चाहिए।कभी-कभी उच्चतम तापमान वाले हिस्से में ऑस्टेनाइट क्रोमियम-निकल स्टेनलेस स्टील का उपयोग किया जाता है।
सुपरहीटर एक उपकरण है जिसका उपयोग संतृप्त भाप या गीली भाप को सुपरहिट स्टीम या ड्राई स्टीम में बदलने के लिए किया जाता है।अतितापित भाप का उपयोग बिजली उत्पादन और भाप इंजन आदि के लिए भाप टर्बाइनों में किया जाता है।
| प्रोडक्ट का नाम | बॉयलर सुपरहीटर |
| तापमान | 540 ~ 570 ℃ |
| बहरी घेरा | 42 मिमी |
| सामग्री | मिश्र धातु इस्पात, कार्बन स्टील, स्टेनलेस स्टील |
| प्रकार | लंबवत या क्षैतिज |
प्रकार और सुविधाएँ
सुपरहीटर को हीट ट्रांसफर मोड के अनुसार संवहन प्रकार, विकिरण प्रकार और आधा विकिरण प्रकार में विभाजित किया जा सकता है। संरचनात्मक विशेषताओं के अनुसार सर्पीन ट्यूब प्रकार, स्क्रीन प्रकार, दीवार प्रकार और पैकेज दीवार प्रकार में विभाजित किया जा सकता है। वे बने होते हैं कई समांतर पाइप और एक इनलेट और आउटलेट हेडर। पाइप का बाहरी व्यास एक है
आम तौर पर 30 ~ 60 मिमी। प्रवाह सुपरहीटर का सबसे आम प्रकार सर्पेन्टाइन ट्यूब है। इसमें एक अधिक गहन ट्यूब समूह होता है, जो 450 ~ 1000 ℃ में ग्रिप गैस तापमान, ऊर्ध्वाधर और पार्श्व क्षरण की ग्रिप गैस से सजता है। ग्रिप गैस मुख्य रूप से गर्मी को संवहन द्वारा पाइप में स्थानांतरित करता है, और कुछ गर्मी विकिरण द्वारा अवशोषित होती है। प्लेट-प्रकार के सुपरहीटर में ट्यूब स्क्रीन की बहुलता होती है, जो भट्ठी के ऊपरी भाग में या आउटलेट पर विकिरण से संबंधित होती है या अर्ध-विकिरण प्रकार का सुपरहीटर। पूर्व भट्ठी की लौ से उज्ज्वल गर्मी को अवशोषित करता है, जबकि बाद वाला कुछ संवहन गर्मी को भी अवशोषित करता है। 10 एमपीए से ऊपर के पावर स्टेशन बॉयलरों में, स्क्रीन प्रकार और सर्पेन्टाइन प्रकार के सुपरहीटर दोनों का उपयोग आमतौर पर गर्मी अवशोषण को बढ़ाने के लिए किया जाता है। दीवार भट्ठी की भीतरी दीवार पर लगाया जाने वाला सुपरहीटर दीप्तिमान सुपरहीटर है, जिसका उपयोग शायद ही कभी किया जाता है। दीवार पर लगे सुपरहीटर का उपयोग भट्टी की दीवार और संवहन प्रवाह की दीवार बनाने के लिए बड़ी क्षमता वाले पावर स्टेशन बॉयलर में किया जाता है। चित्र की व्यवस्था को दर्शाता है कई सुपरहीटर। सुपरहीटर के साथ छोटी क्षमता वाले औद्योगिक बॉयलर केवल सिंगल स्टेज सुपरहीटर के साथ आवश्यकताओं को पूरा कर सकते हैं।
समारोह
बॉयलर के संचालन की स्थिति में परिवर्तन, जैसे लोड ऊंचाई, ईंधन परिवर्तन और दहन संचालन की स्थिति, सभी का सुपरहीटर के आउटलेट पर भाप के तापमान पर प्रभाव पड़ता है।इसलिए, निर्दिष्ट मूल्य पर इसे स्थिर करने के लिए पावर स्टेशन में बॉयलर के आउटलेट पर भाप के तापमान को समायोजित करने के साधन हैं। सामान्य साधन इस प्रकार हैं: भाप तापमान को सीधे नियंत्रित करने के लिए पानी स्प्रे प्रकार या सतह प्रकार तापमान रिड्यूसर का उपयोग किया जाता है भट्ठी में फ़्लू गैस का तापमान दोलन करने वाले बर्नर द्वारा बदल दिया जाता है। सुपरहीटर के ऊष्मा अवशोषण को फ़्लू गैस रीसर्क्युलेशन द्वारा समायोजित किया जाता है (बॉयलर का भाप तापमान विनियमन देखें)। जब बॉयलर लोड बढ़ जाता है, तो इनलेट और आउटलेट पर भाप का तापमान फ्लो सुपरहीटर बढ़ता है और रेडिएंट सुपरहीटर घटता है। अगर फ्लो टाइप, रेडिएंट टाइप और सेमी-रेडिएंट टाइप सुपरहीटर संयुक्त और यथोचित रूप से कॉन्फ़िगर किए जाते हैं, तो लोड और दहन की स्थिति में बदलाव होने पर आउटलेट स्टीम तापमान परिवर्तन छोटा हो सकता है। गर्मी सुपरहीटर ट्यूब समूह में प्रत्येक समानांतर ट्यूब का अवशोषण और भाप प्रवाह ऑपरेशन के दौरान अलग होता है। व्यक्तिगत पाइपों में अत्यधिक तापमान से बचने के लिए, सुपरहीटर को बड़े बॉयलरों में कई पाइप समूहों में विभाजित किया जाता है।पाइपों के बीच अत्यधिक तापमान के अंतर से बचने के लिए प्रत्येक पाइप समूह की भाप को भट्ठी के बाहर कलेक्टर बॉक्स के साथ मिलाया जाता है और भाप पाइप के साथ स्थानांतरित किया जाता है।
एचडी बॉयलर श्रेणी में सर्वश्रेष्ठ सुविधा प्रदान करता है, जिसमें शामिल हैं
- 200,000 वर्ग मीटर का निर्माण क्षेत्र
- 150 इंजीनियर
- 600 कोडेड वेल्डर
- 60 लाइसेंस प्राप्त निरीक्षक (एनडीटी स्तर-II प्रशिक्षकों सहित)
- ग्रेड एडिजाइन और निर्माण बॉयलर के लिए लाइसेंस (गुणवत्ता पर्यवेक्षण और निरीक्षण के राज्य प्रशासन द्वारा जारी)
- आईएसओ 90001:2008गुणवत्ता प्रणाली
- मेरी तरहउपयोगिता बॉयलर का प्रमाण पत्र
- एएसएमई'एस', 'यू'औरनायबस्टाम्प प्राधिकरण
उत्पाद हाइलाइट्स
