| एमओक्यू: | 100 पीसीएस |
| कीमत: | 2,000 - 5,000 USD per pc |
| मानक पैकेजिंग: | लोहे के फ्रेम के साथ निर्यात के लिए समुद्र योग्य पैकिंग |
| वितरण अवधि: | डाउन पेमेंट या एल / सी मिलने के 90 दिनों के भीतर |
| भुगतान विधि: | टी/टी, एल/सी नजर में |
| आपूर्ति क्षमता: | प्रति माह लगभग 1,000 टन |

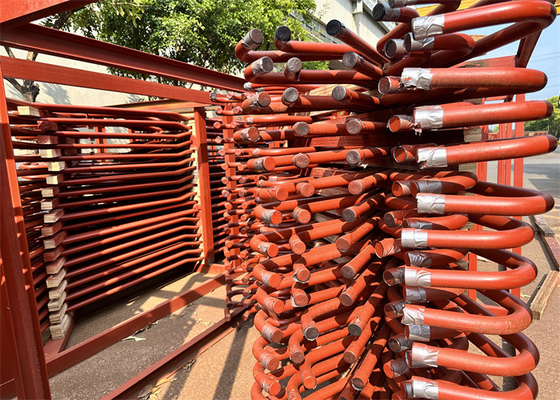

सुपरहीटर और रेहीटर
सुपरहीटर्स सबसे महत्वपूर्ण बॉयलर सप्रे भागों में से एक हैं जो थर्मल दक्षता में सुधार करते हैं।
बॉयलर सुपरहीटर बॉयलर ग्रिप गैस की ऊर्जा को पुनर्प्राप्त करने के लिए है ताकि बॉयलर से निकलने वाली भाप को सूखी भाप में गर्म किया जा सके, जो बॉयलर की थर्मल दक्षता में सुधार करने के लिए अनुकूल है, लेकिन पानी के हथौड़े से बचने के लिए भाप टरबाइन के लिए भी अनुकूल है।
उच्च तापमान भाप बॉयलर दीप्तिमान सुपरहीटर आमतौर पर उच्च दबाव बिजली संयंत्र बॉयलर में लगाया जाता है। सुपर हीटर कॉइल का उपयोग बॉयलर में संतृप्त भाप उत्पन्न करने के लिए किया जाता है।सुपर हीटर कॉइल का उपयोग विशेष रूप से पावर प्लांट के बॉयलर में किया जाता है।हम मिश्र धातु इस्पात के विभिन्न ग्रेडों में सुपर हीटर कॉइल्स का निर्माण करते हैं और ग्राहक के ड्राइंग के अनुसार समर्थन और हेडर के बिना या बिना स्टेनलेस स्टील ट्यूबों में दागदार होते हैं।
बॉयलर के संचालन की स्थिति में परिवर्तन, जैसे लोड स्तर, ईंधन परिवर्तन, दहन की स्थिति में परिवर्तन, आदि, सभी का सुपरहीटर आउटलेट स्टीम तापमान पर प्रभाव पड़ता है, इसलिए पावर स्टेशन बॉयलरों में इसे स्थिर बनाने के लिए बॉयलर आउटलेट स्टीम तापमान को समायोजित करने के साधन होते हैं। निर्दिष्ट मान। सामान्य रूप से उपयोग किए जाने वाले साधन हैं:
(1) पानी के जेट या सतह के प्रकार के तापमान को कम करने वाले के साथ सीधे भाप के तापमान को समायोजित करें;
(2) भट्ठी के आउटलेट धुएं के तापमान को बदलने के लिए स्विंग बर्नर के साथ;
(3) स्मोक रीसर्क्युलेशन एडजस्टमेंट सुपरहीटर हीट एब्जॉर्प्शन के साथ। जब बॉयलर लोड बढ़ता है, तो फ्लो सुपरहीटर के इनलेट और आउटलेट स्टीम का तापमान बढ़ता है, जबकि रेडिएंट सुपरहीटर का तापमान बढ़ता है।
सुपरहीटर ट्यूब दीवारउच्चतम तापमान के तहत बॉयलर दबाव भागों में, इसलिए उच्च गुणवत्ता वाले कम कार्बन स्टील और विभिन्न क्रोमियम मोलिब्डेनम मिश्र धातु स्टील का उपयोग करना चाहिए, उच्चतम तापमान वाले हिस्से में कभी-कभी ऑस्टेनिटिक क्रोमियम निकल स्टेनलेस स्टील का भी उपयोग करना चाहिए।बॉयलर ऑपरेशन में, यदि पाइपलाइन का तापमान सामग्री की टिकाऊ शक्ति, थकान शक्ति या सतह ऑक्सीकरण की स्वीकार्य तापमान सीमा से अधिक हो जाता है, तो पाइपलाइन फट जाएगी।
पाइप का बाहरी व्यास आम तौर पर 30 ~ 60 मिमी है। सुपरहीटर का सबसे आम प्रकार सर्पीन ट्यूब है। इसमें अपेक्षाकृत घनी ट्यूब सेट होती है, जो अनुप्रस्थ और अनुदैर्ध्य क्षरण द्वारा 450 ~ 1000 ℃ के ग्रिप गैस तापमान में व्यवस्थित होती है। फ़्लू गैस का। फ़्लू गैस मुख्य रूप से संवहन द्वारा पाइप में गर्मी स्थानांतरित करता है, और कुछ विकिरण गर्मी को अवशोषित करता है। स्क्रीन प्रकार के सुपरहीटर में ट्यूब स्क्रीन की बहुलता होती है, जो भट्ठी या आउटलेट के ऊपरी भाग में व्यवस्थित होती है, जो विकिरण से संबंधित होती है या अर्ध-विकिरण सुपरहीटर। पूर्व भट्ठी की लौ की उज्ज्वल गर्मी को अवशोषित करता है, जबकि बाद में संवहन गर्मी का हिस्सा अवशोषित करता है। 10 एमपीए से ऊपर के पावर स्टेशन बॉयलर में, आमतौर पर स्क्रीन प्रकार और सर्पेन्टाइन ट्यूब प्रकार सुपरहीटर दोनों का उपयोग गर्मी अवशोषण को बढ़ाने के लिए किया जाता है। भट्ठी की भीतरी दीवार पर लगाया जाने वाला वॉल सुपरहीटर दीप्तिमान सुपरहीटर होता है, जिसका उपयोग शायद ही कभी किया जाता है। भट्ठी की छत और संवहन फ़्लू की दीवार बनाने के लिए बड़ी क्षमता वाले पावर स्टेशन बॉयलर में दीवार प्रकार के सुपरहीटर का उपयोग किया जाता है, और इन्सुलेशन सामग्री है प्रकाश भट्टी की दीवार बनाने के लिए बाहर लगाया गया।
मतभेद
| प्रकार | लाभ | नुकसान | सहायक विधि |
| पेंडेंट प्रकार | 1. दृढ़ संरचनात्मक समर्थन | 1. संघनित भाप द्वारा प्रवाह रुकावट 2. तल में जमा पानी को शुद्ध करने के लिए धीमी गति से पुनः आरंभ करने की आवश्यकता है। | ऊपर से समर्थित |
| उलटा प्रकार | 1. संघनित भाप का उचित जल निकासी | 1. संरचनात्मक कठोरता का अभाव, विशेष रूप से उच्च गति गैस प्रवाह में | नीचे से समर्थित |
| क्षैतिज प्रकार |
1. उचित जल निकासी 2. अच्छी संरचनात्मक कठोरता। |
1. ये सीधे ज्वाला को नहीं देखते हैं इसलिए ये मुख्य रूप से संवहन प्रकार के होते हैं | आमतौर पर मुख्य भट्टी के समानांतर ऊर्ध्वाधर गैस नलिकाओं में समर्थित होता है। |
सिद्धांत
• सुपरहीटर का सिद्धांत बॉयलर की भाप पैदा करने वाली नलियों के समान है।
•उच्च तापमान पर गर्म गैसें सुपरहीटर ट्यूबों पर तैरती हैं और भाप के तापमान को बढ़ाती हैं जो सुपरहीटर और गैस के वेग को छोड़कर बाहर निकलने वाले गैस तापमान पर निर्भर करता है।
आवेदन
संतृप्त भाप को गर्म करने के लिए उपयोग करें, भाप का तापमान 900 डिग्री सेल्सियस तक हो सकता है।
बिजली उत्पादन बढ़ाने के लिए सुपरहीटर की क्षमता में सुधार
हमें आवश्यक तकनीकी डेटा भेजें, जैसे भाप की क्षमता, दबाव, आवश्यक तापमान आदि। हम उसी के अनुसार डिजाइन करेंगे।
|
|
