| एमओक्यू: | 1 सेट |
| कीमत: | Negociable |
| मानक पैकेजिंग: | समुद्र में चलने योग्य पैकेजिंग |
| वितरण अवधि: | जमा करने के 30 दिन बाद |
| भुगतान विधि: | एल/सी, टी/टी |
| आपूर्ति क्षमता: | प्रति माह 500 टन |

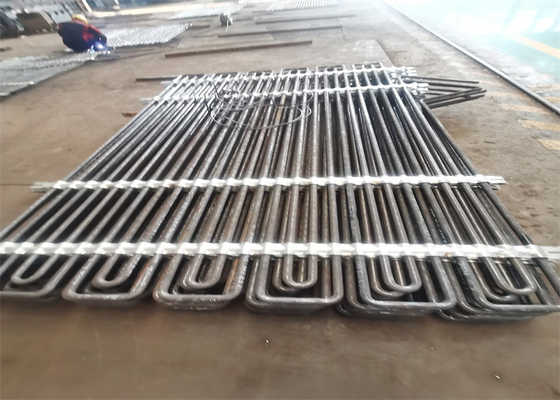

एनर्जी सेविंग सुपरहीटर और रेहीटर पावर प्लांट में उच्च कुशल
आवेदन
संतृप्त भाप को गर्म करने के लिए उपयोग, भाप का तापमान 900 डिग्री सेल्सियस तक हो सकता है।
बिजली उत्पादन बढ़ाने के लिए सुपरहीटर की क्षमता में सुधार
हमें आवश्यक तकनीकी डेटा भेजें, जैसे भाप की क्षमता, दबाव, आवश्यक तापमान आदि। हम उसी के अनुसार डिजाइन करेंगे।
मतभेद
| प्रकार | लाभ | नुकसान | सहायक विधि |
| पेंडेंट प्रकार | 1. दृढ़ संरचनात्मक समर्थन | 1. संघनित भाप द्वारा प्रवाह रुकावट 2. तल में जमा पानी को शुद्ध करने के लिए धीमी गति से पुनः आरंभ करने की आवश्यकता है। | ऊपर से समर्थित |
| उलटा प्रकार | 1. संघनित भाप का उचित जल निकासी | 1. संरचनात्मक कठोरता का अभाव, विशेष रूप से उच्च गति गैस प्रवाह में | नीचे से समर्थित |
| क्षैतिज प्रकार |
1. उचित जल निकासी 2. अच्छी संरचनात्मक कठोरता। |
1. ये सीधे ज्वाला को नहीं देखते हैं इसलिए ये मुख्य रूप से संवहन प्रकार के होते हैं | आमतौर पर मुख्य भट्टी के समानांतर ऊर्ध्वाधर गैस नलिकाओं में समर्थित होता है। |
उत्पाद वर्णन
थर्मल दक्षता में सुधार करने के लिए, सुपरहीट स्टीम के दबाव को सुपरहाई प्रेशर से सबक्रिटिकल और सुपरक्रिटिकल प्रेशर तक बढ़ा दिया गया है।लेकिन धातु के प्रदर्शन से सीमित, सुपरहिटर्स और रीहीट्स का भाप तापमान 540-555 डिग्री के भीतर रखा जाता है।
चूंकि सुपरहिटर्स और रिहाइटर्स के ट्यूबों के माध्यम से प्रवाह उच्च तापमान भाप होता है, ट्यूब दीवार के भाप के संवहन गर्मी रिलीज ट्रांसफर गुणांक काफी छोटा होता है, और गर्मी हस्तांतरण प्रदर्शन खराब होता है, भाप से ट्यूब दीवार की ठंडा करने की क्षमता कम होती है।इस बीच, गर्मी हस्तांतरण के उचित तापमान अंतर को सुनिश्चित करने के लिए, आमतौर पर सुपरहीटर्स और रिहाइटर्स को उन क्षेत्रों में रखा जाता है जहां धुएं का तापमान अधिक होता है, और ट्यूब वॉल का उनका काम करने का तापमान अधिक होता है, इस प्रकार सुपरहार्टर्स और रिहाइटर्स का काम करने का माहौल काफी खराब होता है।विशेष रूप से पुन: गर्म करने वाले भाप के दबाव के लिए कम दबाव होता है, और ट्यूबों को ठंडा करने की उनकी क्षमता खराब होती है, इस प्रकार यह सुनिश्चित करने के लिए कि ट्यूब धातु लंबे समय तक सुरक्षित कैसे काम कर सकती है, यह एक महत्वपूर्ण मुद्दा है जब सुपरहिटर्स और रिहाटर्स के डिजाइन और संचालन की बात आती है।आरेख 4-1 बॉयलरों में प्रयुक्त सामान्य धातु के लिए स्वीकार्य तापमान की ऊपरी सीमा को सूचीबद्ध करता है।मिश्र धातु इस्पात के उच्च स्तर के उपयोग से बचने के लिए, जब सुपरहिटर्स और रिहाइटर्स के डिजाइन की बात आती है, तो प्रयुक्त ट्यूब धातु काम करते समय तापमान सीमा के करीब होती है।इस बार यदि तापमान में 10-20 डिग्री की वृद्धि होती है, जो स्वीकार्य तनाव को भी बहुत कम कर देता है।इसलिए, नीचे दिए गए पहलुओं में सुपरहीटर्स और रीहीटर्स के डिजाइन और संचालन पर ध्यान दिया जाना चाहिए:
1. भाप के तापमान को सुनिश्चित करने के लिएआरदौड़ते समय स्थिर।भाप के तापमान की भिन्नता + 5- -10 डिग्री से अधिक नहीं होनी चाहिए;
2. रेटेड स्टीम तापमान को बनाए रखने के लिए ऑपरेशन की स्थिति में कुछ हद तक बदलाव होने पर सुपरहिटर्स और रीहीटर्स के तापमान को समायोजित करने के लिए विश्वसनीय विधि की आवश्यकता होती है।
3. के बीच थर्मल विचलन को कम करने के लिएसमानांतरट्यूब।
सुपरहीटर भाप के तापमान को उसके संतृप्ति बिंदु से ऊपर बढ़ाने के लिए है।
रिहीटर मूल रूप से एक सुपरहीटर है जो टरबाइन के उच्च दबाव वाले चरण से निकलने वाली भाप को सुपरहिट करता है।फिर से गरम भाप को टर्बाइन के कम दबाव वाले चरण में भेजा जाता है।उच्च दाब और निम्न दाब टर्बाइन के बीच भाप को दोबारा गर्म करके बिजली संयंत्र चक्र की विद्युत दक्षता को 40% से अधिक बढ़ाना संभव है। पुनर्तापन चक्र का उपयोग बड़े बिजली बॉयलरों में किया जाता है क्योंकि यह केवल बड़े बिजली संयंत्रों में आर्थिक रूप से संभव है।
विवरण
सभी कच्चे माल को सबसे पहले पाइप लाइन कटिंग बनाया जाएगा।
इसमें नंगे तेल (कार्बन स्टील, मिश्र धातु इस्पात, या टिकाऊ गर्मी स्टील) और हेडर और अन्य सहायक की एक श्रृंखला शामिल है।TubesΦ32,38,42 और इतने पर, भी अनुरोध के रूप में।
|
सेटिंग की जानकारी
|
|
|
प्रक्रिया
|
वेल्डिंग
|
|
संरचना
|
क्षैतिज या लंबवत
|
|
सामग्री
|
कार्बन स्टील, मिश्र धातु इस्पात
|
|
ट्यूबों
|
φ32, 38, 42, आदि।
|
|
आकार
|
अनुकूलित
|
|
ब्रैंड
|
एचटीईजी
|
|
गारंटी
|
18 महीने
|
मतभेद
| प्रकार | लाभ | नुकसान | सहायक विधि |
| पेंडेंट प्रकार | 1. दृढ़ संरचनात्मक समर्थन | 1. संघनित भाप द्वारा प्रवाह रुकावट 2. तल में जमा पानी को शुद्ध करने के लिए धीमी गति से पुनः आरंभ करने की आवश्यकता है। | ऊपर से समर्थित |
| उलटा प्रकार | 1. संघनित भाप का उचित जल निकासी | 1. संरचनात्मक कठोरता का अभाव, विशेष रूप से उच्च गति गैस प्रवाह में | नीचे से समर्थित |
| क्षैतिज प्रकार |
1. उचित जल निकासी 2. अच्छी संरचनात्मक कठोरता। |
1. ये सीधे ज्वाला को नहीं देखते हैं इसलिए ये मुख्य रूप से संवहन प्रकार के होते हैं | आमतौर पर मुख्य भट्टी के समानांतर ऊर्ध्वाधर गैस नलिकाओं में समर्थित होता है। |
आवेदन
संतृप्त भाप को गर्म करने के लिए उपयोग करें, भाप का तापमान 900 डिग्री सेल्सियस तक हो सकता है।
बिजली उत्पादन बढ़ाने के लिए सुपरहीटर की क्षमता में सुधार
कार्यशाला
हमें आवश्यक तकनीकी डेटा भेजें, जैसे भाप की क्षमता, दबाव, आवश्यक तापमान आदि। हम उसी के अनुसार डिजाइन करेंगे।
कंपनी का परिचय
1985 में स्थापित, झांगजीगैंग हुआ डोंग बॉयलर कं, लिमिटेड (एचडी बॉयलर के रूप में व्यापार), बिजली संयंत्र का उत्पादन करता है;औद्योगिक;वयर्थ ऊष्मा;अपशिष्ट भस्मीकरण;बायोमास;कार्बनिक ताप वाहक और इलेक्ट्रिक स्टीम बॉयलर।हीटिंग सतहों की एक विस्तृत श्रृंखला के साथ मिलकर, एचडी बॉयलर बॉयलर डिजाइन, निर्माण, स्थापना, रखरखाव और बॉयलर दबाव भागों के प्रतिस्थापन सहित एक अनूठी सेवा बाजार में लाता है।
1. 200,000 वर्ग मीटर का निर्माण क्षेत्र
2. 150 इंजीनियर
3. 600 कोडेड वेल्डर
4. 60 लाइसेंस प्राप्त निरीक्षक (एनडीटी स्तर- III प्रशिक्षक)
5. बायलर के डिजाइन और निर्माण के लिए क्लास-ए लाइसेंस
6. आईएसओ 9001:2008 गुणवत्ता प्रणाली
7. पावर बॉयलरों का ASME प्रमाणपत्र
8. ASME 'S', 'U' और NB स्टाम्प प्राधिकरण
|
|
