उत्पत्ति के प्लेस: | जिआंगसु, चीन |
ब्रांड नाम: | HDB |
प्रमाणन: | ISO9001,ASME,Grade A,SGS,EN |
मॉडल संख्या: | सुपरहीटर और रीहीटर |
न्यूनतम आदेश मात्रा: | 1 सेट |
---|---|
मूल्य: | Negociable |
पैकेजिंग विवरण: | समुद्र में चलने योग्य पैकेजिंग |
प्रसव के समय: | जमा करने के 30 दिन बाद |
भुगतान शर्तें: | एल/सी, टी/टी |
आपूर्ति की क्षमता: | 500 टन प्रति माह |
संरचना: | विद्युत तत्व | दबाव: | कम/उच्च दबाव |
---|---|---|---|
ईंधन: | कोयला/गैस/कोयला आधारित/जल ताप | स्थिति: | नया |
सामग्री: | कार्बन स्टील / स्टेनलेस स्टील | रंग: | लाल / नीला / ग्रे |
हाई लाइट: | उच्च कुशल सुपरहीटर और रिहाइटर,सुपरहीटर और रिहाइटर कार्बन स्टील,इलेक्ट्रिक एलिमेंट्स सुपरहीटर और रिहीटर |

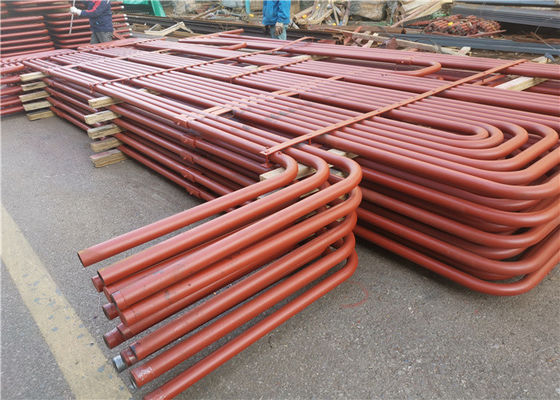

पावर प्लांट में सीएफबी बॉयलर के लिए उच्च कुशल कार्बन स्टील सुपरहीटर और रिहीटर:
उत्पाद वर्णन
थर्मल दक्षता में सुधार करने के लिए, सुपरहिट स्टीम के दबाव को सुपरहाई प्रेशर से सबक्रिटिकल और सुपरक्रिटिकल प्रेशर तक बढ़ा दिया गया है।लेकिन धातु के प्रदर्शन से सीमित, सुपरहीटर्स और रीहीट्स का भाप तापमान 540-555 डिग्री के भीतर रखा जाता है।
क्योंकि सुपरहीटर्स और रीहीटर्स की ट्यूबों के माध्यम से उच्च तापमान वाली भाप होती है, ट्यूब की दीवार से भाप में संवहन गर्मी रिलीज ट्रांसफर गुणांक काफी छोटा होता है, और गर्मी हस्तांतरण प्रदर्शन खराब होता है, भाप से ट्यूब की दीवार तक ठंडा करने की क्षमता कम होती है।इस बीच, गर्मी हस्तांतरण के उचित तापमान अंतर को सुनिश्चित करने के लिए, आमतौर पर सुपरहीटर और रीहीटर उन क्षेत्रों में रखे जाते हैं जहां धुएं का तापमान अधिक होता है, और ट्यूब की दीवार का उनका काम करने का तापमान अधिक होता है, इस प्रकार सुपरहार्टर्स और रीहीटर्स का काम करने का माहौल काफी खराब होता है।विशेष रूप से रीहीटर, फिर से गरम किए गए भाप के दबाव के लिए कम होता है, और ट्यूबों को ठंडा करने की उनकी क्षमता बदतर होती है, इस प्रकार यह सुनिश्चित करने के लिए कि लंबे समय तक काम करने के लिए ट्यूब मेटल सुरक्षित कैसे हो सकता है, यह एक महत्वपूर्ण मुद्दा है जब सुपरहीटर और रीहीटर्स के डिजाइन और संचालन की बात आती है।आरेख 4-1 बॉयलर में प्रयुक्त सामान्य धातु के लिए स्वीकार्य तापमान की ऊपरी सीमा को सूचीबद्ध करता है।उच्च स्तर के मिश्र धातु इस्पात के उपयोग से बचने के लिए, जब सुपरहीटर और रीहीटर के डिजाइन की बात आती है, तो प्रयुक्त ट्यूब धातु काम करते समय तापमान सीमा के लगभग करीब होती है।इस बार यदि तापमान में 10-20 डिग्री की वृद्धि होती है, जिससे स्वीकार्य तनाव भी काफी कम हो जाता है।इसलिए, नीचे दिए गए पहलुओं में सुपरहीटर्स और रीहीटर्स के डिजाइन और संचालन के लिए ध्यान दिया जाना चाहिए:
1. भाप का तापमान सुनिश्चित करने के लिएआरदौड़ते समय स्थिर।भाप के तापमान की भिन्नता +5- -10 डिग्री से अधिक नहीं होनी चाहिए;
2. जब रेटेड स्टीम तापमान बनाए रखने के लिए ऑपरेशन की स्थिति कुछ हद तक बदल जाती है, तो सुपरहीटर्स और रीहीटर्स के लिए तापमान को समायोजित करने के लिए विश्वसनीय विधि की आवश्यकता होती है।
3. के बीच थर्मल विचलन को कम करने के लिएसमानांतरट्यूब।
आवेदन पत्र
संतृप्त भाप को गर्म करने के लिए उपयोग, भाप का तापमान 900 डिग्री सेल्सियस तक हो सकता है।
बिजली उत्पादन बढ़ाने के लिए सुपरहीटर क्षमता उन्नयन
हमें आवश्यक तकनीकी डेटा भेजें, जैसे भाप क्षमता, दबाव, आवश्यक तापमान इत्यादि। हम तदनुसार डिजाइन करेंगे।
मतभेद
टाइप | लाभ | नुकसान | सहायक विधि |
पेंडेंट प्रकार | 1.फर्म संरचनात्मक समर्थन | 1. संघनित भाप द्वारा प्रवाह में रुकावट 2. तल में जमा होने वाले पानी को शुद्ध करने के लिए धीमी गति से पुनः आरंभ करने की आवश्यकता है। | ऊपर से समर्थित |
उलटा-प्रकार | 1. संघनित भाप का उचित जल निकासी | 1. संरचनात्मक कठोरता की कमी, विशेष रूप से उच्च गति गैस प्रवाह में | नीचे से समर्थित |
क्षैतिज -प्रकार |
1. उचित जल निकासी 2. अच्छी संरचनात्मक कठोरता। |
1. वे सीधे ज्वाला को नहीं देखते हैं इसलिए वे मुख्य रूप से संवहनी प्रकार से हैं | आमतौर पर मुख्य भट्टी के समानांतर ऊर्ध्वाधर गैस नलिकाओं में समर्थित होता है। |
सुपरहीटर भाप के तापमान को उसके संतृप्ति बिंदु से ऊपर बढ़ाना है।
रीहीटर मूल रूप से एक सुपरहीटर है जो टरबाइन के उच्च दबाव चरण से बाहर निकलने वाली भाप को सुपरहीट करता है।फिर से गरम की गई भाप को टर्बाइन के निम्न-दबाव चरण में भेजा जाता है।उच्च-दबाव और निम्न-दबाव टर्बाइन के बीच भाप को फिर से गर्म करने से बिजली संयंत्र चक्र की विद्युत दक्षता को 40% से अधिक बढ़ाना संभव है। बड़े बिजली बॉयलरों में रीहीट चक्र का उपयोग किया जाता है क्योंकि यह केवल बड़े बिजली संयंत्रों में आर्थिक रूप से संभव है।
विवरण
सभी कच्चे माल को सबसे पहले पाइप लाइन कटिंग से बनाया जाएगा।
इसमें नंगे तेल (कार्बन स्टील, मिश्र धातु इस्पात, या टिकाऊ गर्मी स्टील) और हेडर और अन्य सहायक की एक श्रृंखला शामिल है।ट्यूब 32,38,42 और इतने पर, अनुरोध के रूप में भी।
जानकारी सेट करना
|
|
प्रक्रिया
|
वेल्डिंग
|
संरचना
|
क्षैतिज या लंबवत
|
सामग्री
|
कार्बन स्टील, मिश्र धातु इस्पात
|
ट्यूबों
|
32, 38, 42, आदि।
|
आकार
|
अनुकूलित
|
ब्रैंड
|
एचटीईजी
|
गारंटी
|
18 महीने
|
मतभेद
टाइप | लाभ | नुकसान | सहायक विधि |
पेंडेंट प्रकार | 1.फर्म संरचनात्मक समर्थन | 1. संघनित भाप द्वारा प्रवाह में रुकावट 2. तल में जमा होने वाले पानी को शुद्ध करने के लिए धीमी गति से पुनः आरंभ करने की आवश्यकता है। | ऊपर से समर्थित |
उलटा-प्रकार | 1. संघनित भाप का उचित जल निकासी | 1. संरचनात्मक कठोरता की कमी, विशेष रूप से उच्च गति गैस प्रवाह में | नीचे से समर्थित |
क्षैतिज -प्रकार |
1. उचित जल निकासी 2. अच्छी संरचनात्मक कठोरता। |
1. वे सीधे ज्वाला को नहीं देखते हैं इसलिए वे मुख्य रूप से संवहनी प्रकार से हैं | आमतौर पर मुख्य भट्टी के समानांतर ऊर्ध्वाधर गैस नलिकाओं में समर्थित होता है। |
आवेदन पत्र
संतृप्त भाप को गर्म करने के लिए उपयोग करें, भाप का तापमान 900 डिग्री सेल्सियस तक हो सकता है।
बिजली उत्पादन बढ़ाने के लिए सुपरहीटर क्षमता उन्नयन
कार्यशाला
हमें आवश्यक तकनीकी डेटा भेजें, जैसे भाप क्षमता, दबाव, आवश्यक तापमान इत्यादि। हम तदनुसार डिजाइन करेंगे।
कंपनी का परिचय
1985 में स्थापित, Zhangjiagang हुआ दांग बॉयलर कं, लिमिटेड (HD बॉयलर के रूप में व्यापार), बिजली संयंत्र का उत्पादन करता है;औद्योगिक;वयर्थ ऊष्मा;अपशिष्ट भस्मीकरण;बायोमास;ऑर्गेनिक हीट कैरियर और इलेक्ट्रिक स्टीम बॉयलर।हीटिंग सतहों की एक विस्तृत श्रृंखला के साथ, एचडी बॉयलर बाजार में बॉयलर डिजाइन, निर्माण, स्थापना, रखरखाव और बॉयलर दबाव भागों के प्रतिस्थापन सहित एक अनूठी सेवा लाता है।
1. 200,000 वर्ग मीटर का निर्माण क्षेत्र
2. 150 इंजीनियर
3. 600 कोडित वेल्डर
4. 60 लाइसेंस प्राप्त निरीक्षक (एनडीटी स्तर- III प्रशिक्षक)
5. डिजाइन और निर्माण बॉयलर के लिए क्लास-ए लाइसेंस
6. आईएसओ 9001:2008 गुणवत्ता प्रणाली
7. पावर बॉयलरों का ASME प्रमाणपत्र
8. एएसएमई 'एस', 'यू' और एनबी स्टाम्प प्राधिकरण
