| एमओक्यू: | 1 सेट / 10 टन |
| कीमत: | बातचीत योग्य |
| मानक पैकेजिंग: | समुद्री यात्रा योग्य पैकिंग |
| वितरण अवधि: | 50 ~ 100 दिन |
| भुगतान विधि: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति क्षमता: | 1500 टन / महीना |

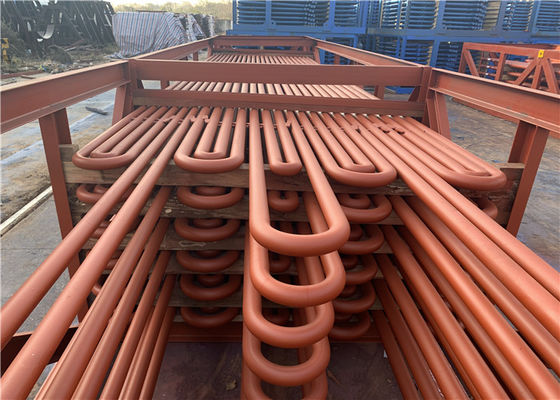

उच्च कुशल सर्पेन्टाइन कॉइल और रिहाइटर कार्बन स्टील उद्योग बॉयलर पार्ट्स
उत्पाद की जानकारी
सुपरहीटर
| एक सबक्रिटिकल बॉयलर में, एसएच मुख्य-स्टीम हेडर और स्टीम ड्रम के बीच होता है और इसमें शामिल होता है |
| • संतृप्त ट्यूब जो भाप को ड्रम से एसएच इनलेट हेडर तक ले जाती है (जब एसएच ट्यूब सीधे ड्रम से जुड़े नहीं होते हैं) |
|
• सुपरहीटर बैंक अपने संबंधित इनलेट और आउटलेट हेडर के साथ |
| • एसटीसी के लिए अटेम्परेटर स्टेशन |
| • मेन-स्टीम हैडर सभी फिटिंग्स के साथ और मेन-स्टीम स्टॉप वाल्व (MSSV) के साथ समाप्त |
| भाप ड्रम से भाप मुख्य-भाप हेडर की तरफ बहती है, और अति ताप और विफलता को रोकने के लिए सभी परिस्थितियों में एसएच ट्यूबों में प्रवाह सुनिश्चित करने के लिए दोनों के बीच कोई वाल्व नहीं होना चाहिए। |
पुनरावर्तक
भाप को फिर से गर्म करने में आंशिक रूप से विस्तारित भाप (टरबाइन के उच्च दबाव वाले सिलेंडर के अंत में) को वापस लेना शामिल है, इसे ठंडे रीहीट पाइप में बॉयलर में वापस ले जाना, सुपरहीट स्टीम के समान या उच्च तापमान पर गर्म करना और वापस लौटना गर्म पुनः गरम पाइप में टर्बाइन।हार्डवेयर के संदर्भ में, एक आरएच सिस्टम शामिल है
| • टर्बाइन से बॉयलर तक कोल्ड रीहीट पाइप |
| • कोल्ड रिहीट पाइप पर सेफ्टी वॉल्व |
| • कोल्ड रिहीट पाइप या इंटरकनेक्टिंग पाइप पर इमरजेंसी स्प्रे-वॉटर एटेम्परेटर सिस्टम |
| • पुनरावर्तक बैंक इनलेट और आउटलेट हेडर के साथ पूर्ण |
|
• बॉयलर से टर्बाइन तक गर्म रीहीट पाइप |
निर्माण
सर्पीन ट्यूब को एक तरल कंटेनर में विसर्जित करें। जब सांप के अंदर तरल होता है। पूरे पाइप को लगातार भरने के लिए, तरल को पाइप के निचले सिरे से पाइप के ऊपरी सिरे तक खिलाया जाना चाहिए। जब भाप होती है ट्यूब में ठंडे तरल के संचय के कारण पानी के हथौड़े और रुकावट से बचने के लिए सांप की नली में पेश किया जाता है, भाप को ऊपर से प्रवेश करना चाहिए और नीचे से घनीभूत हो जाना चाहिए।
जलमग्न कॉइल हीट एक्सचेंजर की संरचना को दो प्रकारों में विभाजित किया जा सकता है: अविभाज्य और वियोज्य। चयन में, मध्यम और जंग की सफाई पर आधारित होना चाहिए। पैकिंग की ऊंचाई और सामग्री का उपयोग किया जाता है। गैसकेट सामग्री का विकल्प निर्धारित किया जा सकता है। उपकरण में दबाव, तापमान और माध्यम की प्रकृति का उपयोग।
समारोह
जलमग्न कॉइल हीट एक्सचेंजर, आमतौर पर ट्यूब के बाहर ठंडा करने, संघनित करने या गर्म करने, ठंडा करने और माध्यम के वाष्पीकरण के लिए उपयोग किया जाता है।
इसके फायदे सरल संरचना, कम लागत और सुविधाजनक संचालन और प्रबंधन हैं। इसके अलावा, यह कॉइल में उच्च दबाव का सामना कर सकता है।इसके अलावा, यह अक्सर छोटे गर्मी हस्तांतरण क्षेत्र वाले रिएक्टर में गर्मी हस्तांतरण घटक के रूप में उपयोग किया जाता है।
नुकसान: आम तौर पर, कंटेनर में मध्यम वेग बहुत कम होता है, इसलिए पाइप के बाहर गर्मी हस्तांतरण गुणांक छोटा होता है। इसके अलावा, कंटेनर में सभी जगहों की अतिप्रवाह डिग्री लगभग समान होती है, इसलिए औसत तापमान अंतर बड़ा नहीं होता है, इसलिए गर्मी हस्तांतरण प्रभाव खराब है। उपकरण भारी था। बड़े ताप विनिमय क्षेत्र वाले ताप विनिमायक के रूप में उपयोग के लिए उपयुक्त नहीं है।
सामग्री
सुपरहीटर और रिहाइटर की सामग्री स्टील पाइप, कॉपर पाइप, अन्य अलौह धातु, सेरेमिक पाइप, ग्रेफाइट पाइप और इतने पर है।
कार्यशाला
|
|
