| एमओक्यू: | 1 सेट |
| कीमत: | बातचीत योग्य |
| मानक पैकेजिंग: | आयरन फ्रेम पैकेज |
| वितरण अवधि: | 50 दिन |
| भुगतान विधि: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति क्षमता: | 500 टन / माह |

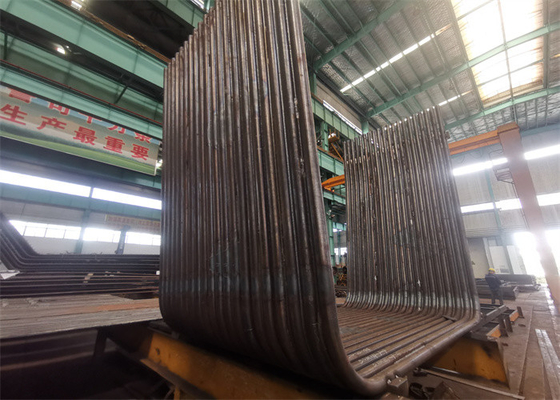

उच्च दबाव बॉयलर ताप सतह बॉयलर झिल्ली दीवार आर्गन आर्क वेल्डिंग पावर प्लांट
झिल्ली पानी की दीवार विवरण
झिल्ली पानी की दीवार एक ट्यूब और एक फिन द्वारा वेल्डेड एक वायुरोधी संरचना है।लाभ भट्ठी में कम हवा का रिसाव है;ट्यूब भट्ठी की दीवार का उपयोग कर सकते हैं, इस्पात संरचना के भार को कम कर सकते हैं, बॉयलर की लागत को कम कर सकते हैं;निलंबन संरचना का उपयोग करना और थर्मल विस्तार प्रणाली में सुधार करना आसान है;बड़े पैमाने पर मशीनीकृत उत्पादन, उच्च विधानसभा दर के लिए उपयुक्त;छोटी गर्मी भंडारण क्षमता, भट्ठी को शुरू करने और रोकने के समय को छोटा करें।नुकसान यह है कि निर्माण प्रक्रिया अधिक जटिल है।बड़ी क्षमता, उच्च तापमान और उच्च दबाव बॉयलर झिल्ली पानी की दीवार को गोद लेते हैं।
भट्ठी की भीतरी दीवार पर व्यवस्थित हीटिंग सतह को मुख्य रूप से पानी से ठंडा किया जाता है, जिसे पानी की दीवार कहा जाता है।यह पावर स्टेशन बॉयलर की मुख्य वाष्पीकरण हीटिंग सतह है।पानी की दीवार के मुख्य कार्य हैं:
(1) भट्ठी में दीप्तिमान गर्मी को अवशोषित करना, पानी को संतृप्त भाप में गर्म करना;
(2) भट्ठी की दीवार की रक्षा करें, भट्ठी की दीवार की संरचना को सरल बनाएं, भट्ठी की दीवार के वजन को कम करें, जो मुख्य रूप से भट्ठी की दीवार की पानी की दीवार में उज्ज्वल गर्मी के अवशोषण के कारण होती है, ताकि भट्ठी की दीवार का तापमान हो कम किया हुआ;
(3) भट्ठी में गर्मी का अवशोषण, भट्ठी से बाहर निकलने के लिए अनुमत तापमान तक ग्रिप गैस को ठंडा किया जाता है, जो भट्ठी में स्लैगिंग को कम करने और भट्ठी से बाहर निकलने में स्लैगिंग को रोकने के लिए फायदेमंद है;
(4) पानी की दीवार भट्ठी में उच्च तापमान पर उज्ज्वल गर्मी को अवशोषित करती है और इसमें अच्छा गर्मी हस्तांतरण प्रभाव होता है, इसलिए यह बॉयलर स्टील की खपत और बॉयलर की लागत को कम कर सकता है।
लाभ
1. भट्ठी की दीवार की सीलिंग सुनिश्चित करें और दहन कक्ष में हवा के रिसाव को कम करें।
2. दहन कक्ष के पूर्ण जल शीतलन का एहसास करें, जो तीव्र दहन के मामले में कोक के गठन को रोकने में सहायक होता है।
3. गर्मी भंडारण की छोटी क्षमता, दहन कक्ष का तेज ताप और तेजी से ठंडा करना, बॉयलर के शुरू और बंद होने के शीतलन समय को छोटा कर सकता है।
4. यह पाइप भट्ठी की दीवार का उपयोग करने के लिए उपयुक्त है, जो बॉयलर फ्रेम के भार को बहुत कम करता है और निलंबन के लिए सुविधाजनक है।
5. ऑप्टिकल ट्यूब की तुलना में, ट्यूब की गर्मी अवशोषण क्षमता में सुधार होता है।
6. बॉयलर घटकों की पूर्व-संयोजन डिग्री में सुधार हुआ है, जो सुविधाजनक है और स्थापना कार्यभार को कम करता है।
झिल्ली जल दीवार की विशिष्टता
| नाम | झिल्ली पानी पैनल |
| सामग्री | कार्बन स्टील, मिश्र धातु, स्टेनलेस स्टील |
| ट्यूब का आकार | Φ38 - 76 मिमी, अनुकूलित करें |
| मानक | आईएसओ, एएसएमई |
| नमूना | जड़ा हुआ |
| आवेदन पत्र | बॉयलर दहन कक्ष के आसपास स्थापित करने योग्य |
वाटरवॉल पैनल वर्कशॉप
टिप्पणी
| 1 | यांत्रिक और गर्मी हस्तांतरण आवश्यकताओं को पूरा करने के लिए वेल्ड प्रवेश का नियंत्रण स्वीकार्य सहनशीलता के विरूपण का नियंत्रण। |
| 2 | पैनलों को नियमित रूप से वेल्डिंग और गर्मी उपचार के बाद कार्यशाला में सीधा करने की आवश्यकता होती है, इस सवाल का जवाब दिया जाना चाहिए कि क्या दुकान सफल साइट स्थापना के लिए आवश्यक आयामी सहनशीलता को पूरा कर सकती है? |
| 3 | क्या मौजूदा दुकान प्रबंधन प्रक्रियाओं का उपयोग किया जा सकता है - अत्यधिक नियंत्रणों को जोड़े बिना जो लागत और समय को जोड़ देगा। |
| 4 | वेल्डिंग प्रक्रिया के माध्यम से प्रीहीटिंग और इसके रखरखाव के महत्व से कई हैंडलिंग और दुकान प्रसंस्करण मुद्दे हो सकते हैं जो लागत में काफी वृद्धि करेंगे। |
गुणवत्ता नियंत्रण
1. 200,000 वर्ग मीटर का निर्माण क्षेत्र
2. 150 इंजीनियर
3. 400 कोडित वेल्डर
4. 60 लाइसेंस प्राप्त निरीक्षक (एनडीटी स्तर- III प्रशिक्षक)
5. डिजाइन और निर्माण बॉयलर के लिए क्लास-ए लाइसेंस
6. आईएसओ 9001:2008 गुणवत्ता प्रणाली
7. पावर बॉयलरों का ASME प्रमाणपत्र
8. एएसएमई 'एस', 'यू' और एनबी स्टाम्प प्राधिकरण
कंपनी का परिचय
1985 में स्थापित, Zhangjiagang हुआ दांग बॉयलर कं, लिमिटेड (HD बॉयलर के रूप में व्यापार), बिजली संयंत्र का उत्पादन करता है;औद्योगिक;वयर्थ ऊष्मा;अपशिष्ट भस्मीकरण;बायोमास;ऑर्गेनिक हीट कैरियर और इलेक्ट्रिक स्टीम बॉयलर।हीटिंग सतहों की एक विस्तृत श्रृंखला के साथ, एचडी बॉयलर बाजार में बॉयलर डिजाइन, निर्माण, स्थापना, रखरखाव और बॉयलर दबाव भागों के प्रतिस्थापन सहित एक अनूठी सेवा लाता है।
