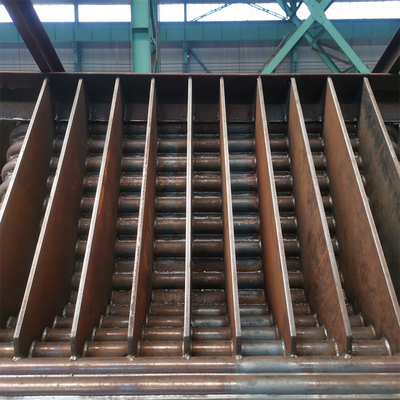

ताप सतह बॉयलर झिल्ली दीवार आर्गन आर्क वेल्डिंग उच्च दबाव पावर प्लांट

आर्गन आर्क वेल्डिंग हाई प्रेशर पावर प्लांट हीटिंग सरफेस बॉयलर मेम्ब्रेन वॉल

झिल्ली पानी की दीवार विवरण

झिल्ली पानी की दीवार एक वायुरोधी संरचना है जिसमें पाइप और पंख होते हैं। फायदे भट्ठी में कम हवा रिसाव हैं;पाइप-बिछाने वाली दीवार, इस्पात संरचना पर कम भार और बॉयलर की कम लागत का उपयोग कर सकते हैं;निलंबन संरचना का उपयोग करने में आसान और थर्मल विस्तार प्रणाली में सुधार, बड़े पैमाने पर मशीनीकृत उत्पादन, उच्च असेंबली दर, कम गर्मी भंडारण क्षमता और स्टार-अप और शटडाउन समय को छोटा करने के लिए उपयुक्त।नुकसान यह है कि निर्माण प्रक्रिया जटिल है।झिल्ली पानी की दीवार का उपयोग अक्सर बड़ी क्षमता, उच्च तापमान और उच्च दबाव बॉयलर में किया जाता है।

विभिन्न निर्माण प्रक्रिया के अनुसार, झिल्ली की पानी की दीवार को तीन प्रकारों में विभाजित किया जा सकता है (चित्र 1 देखें): 1. रोल्ड फिन ट्यूबों को पंक्तियों में वेल्डेड किया जाता है, जिसमें कम वेल्डिंग कार्यभार होता है, लेकिन फिन ट्यूब महंगे होते हैं।2. बेयर ट्यूब और फिन (फ्लैट स्टील) को पंक्तियों में वेल्डेड किया जाता है, जिसमें कम सामग्री लागत होती है और आसानी से विभिन्न पिचों की आवश्यकताओं को पूरा कर सकती है, लेकिन फ्लैट स्टील को उच्च परिशुद्धता और परिष्करण उपकरण की आवश्यकता होती है। 3. बेयर ट्यूब फ्यूजन वेल्डिंग, बीच के पंख वेल्डिंग तार को भरकर ट्यूबों का निर्माण किया जाता है, जिसका उपयोग ज्यादातर ट्यूबों के बीच की छोटी पिच के लिए किया जाता है।झिल्ली पानी की दीवार के ट्यूबों के बीच की पिच बॉयलर दबाव और भट्ठी गर्मी भार जैसे कारकों से संबंधित है, आमतौर पर एस/डी 1.2-1.5 है।

भट्ठी की भीतरी दीवार पर व्यवस्थित हीटिंग सतह को मुख्य रूप से पानी से ठंडा किया जाता है, जिसे पानी की दीवार कहा जाता है।यह पावर स्टेशन बॉयलर की मुख्य वाष्पीकरण हीटिंग सतह है।पानी की दीवार के मुख्य कार्य हैं:

(1) भट्ठी में दीप्तिमान गर्मी को अवशोषित करना, पानी को संतृप्त भाप में गर्म करना;

(2) भट्ठी की दीवार की रक्षा करें, भट्ठी की दीवार की संरचना को सरल बनाएं, भट्ठी की दीवार के वजन को कम करें, जो मुख्य रूप से भट्ठी की दीवार की पानी की दीवार में उज्ज्वल गर्मी के अवशोषण के कारण होती है, ताकि भट्ठी की दीवार का तापमान हो कम किया हुआ;

(3) भट्ठी में गर्मी का अवशोषण, भट्ठी से बाहर निकलने के लिए अनुमत तापमान तक ग्रिप गैस को ठंडा किया जाता है, जो भट्ठी में स्लैगिंग को कम करने और भट्ठी से बाहर निकलने में स्लैगिंग को रोकने के लिए फायदेमंद है;

(4) पानी की दीवार भट्ठी में उच्च तापमान पर उज्ज्वल गर्मी को अवशोषित करती है और इसमें अच्छा गर्मी हस्तांतरण प्रभाव होता है, इसलिए यह बॉयलर स्टील की खपत और बॉयलर की लागत को कम कर सकता है।

लाभ

1. भट्ठी की दीवार की सीलिंग सुनिश्चित करें और दहन कक्ष में हवा के रिसाव को कम करें।

2. दहन कक्ष के पूर्ण जल शीतलन का एहसास करें, जो तीव्र दहन के मामले में कोक के गठन को रोकने में सहायक होता है।

3. गर्मी भंडारण की छोटी क्षमता, दहन कक्ष का तेज ताप और तेजी से ठंडा करना, बॉयलर के शुरू और बंद होने के शीतलन समय को छोटा कर सकता है।

4. यह पाइप भट्ठी की दीवार का उपयोग करने के लिए उपयुक्त है, जो बॉयलर फ्रेम के भार को बहुत कम करता है और निलंबन के लिए सुविधाजनक है।

5. ऑप्टिकल ट्यूब की तुलना में, ट्यूब की गर्मी अवशोषण क्षमता में सुधार होता है।

6. बॉयलर घटकों की पूर्व-संयोजन डिग्री में सुधार हुआ है, जो सुविधाजनक है और स्थापना कार्यभार को कम करता है।

झिल्ली जल दीवार की विशिष्टता

टिप्पणी

गुणवत्ता नियंत्रण

1. 200,000 वर्ग मीटर का निर्माण क्षेत्र

2. 150 इंजीनियर

3. 400 कोडित वेल्डर

4. 60 लाइसेंस प्राप्त निरीक्षक (एनडीटी स्तर- III प्रशिक्षक)

5. डिजाइन और निर्माण बॉयलर के लिए क्लास-ए लाइसेंस

6. आईएसओ 9001:2008 गुणवत्ता प्रणाली

7. पावर बॉयलरों का ASME प्रमाणपत्र

8. एएसएमई 'एस', 'यू' और एनबी स्टाम्प प्राधिकरण

कंपनी का परिचय

1985 में स्थापित, Zhangjiagang हुआ दांग बॉयलर कं, लिमिटेड (HD बॉयलर के रूप में व्यापार), बिजली संयंत्र का उत्पादन करता है;औद्योगिक;वयर्थ ऊष्मा;अपशिष्ट भस्मीकरण;बायोमास;ऑर्गेनिक हीट कैरियर और इलेक्ट्रिक स्टीम बॉयलर।हीटिंग सतहों की एक विस्तृत श्रृंखला के साथ, एचडी बॉयलर बाजार में बॉयलर डिजाइन, निर्माण, स्थापना, रखरखाव और बॉयलर दबाव भागों के प्रतिस्थापन सहित एक अनूठी सेवा लाता है।
